У-2/по-2

Иванов С. В.

Поскольку У-2 не были оборудованы бомбардировочным прицелом, подходящим для задач решаемых Л НБ, то в этой области было много места для импровизации. Следует отметить, что в то время в СССР вообще не существовало прицелов для ночного бомбометания. Как временную меру использовали установленный по правому борту фюзеляжа механический визир НВ-5бис. Ограниченный обзор вперед-вниз частично компенсировали, введя вырез в нижнем крыле. Для облегчения прицеливания на верхней поверхности нижнего крыла нанесли линии, расходившиеся от центра, располагавшегося на месте пилота. Эти линии помогали пилоту точнее определить направление на цель. Процесс совершенствования прицельного оборудования продолжался вплоть до середины 1944 года.

Поскольку все ещё не существовало прицела для малых высот и низких скоростей, на которых действовали У-2, на 387-м заводе разработали простые механические прицелы, устанавливавшиеся на все выпускаемые заводом машины. Но этот прицел не полностью соответствовал всем требованиям – он позволял вести бомбометание

с горизонтального полета на высоте свыше 1000 м и не учитывал снос от бокового ветра. Поэтому в июне 1942 года штаб ВВС поручил заводу 217 разработать дневной/ночной прицел, который позволял бы осуществлять бомбометание при пикировании под углом до 30 градусов и имел бы возможность вводить поправку на боковой ветер. Уже 2 октября 1942 года новый прицел прошел войсковые испытания, но к этому времени прицел завода 387 уже был принят на вооружение ЛНБ, выиграв по результатам сравнительных испытаний. В конечном итоге прицелы завода 217 стали поступать в войска только с июня 1944 года под обозначением НП-У-2 или НКПВ-8.

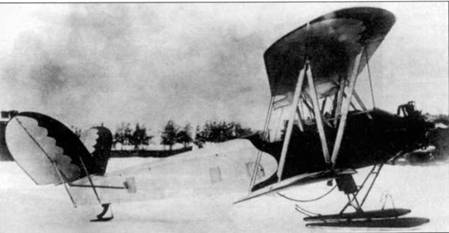

Экспериментальный У-2 с хвостовым оперением Филатова.

Экспериментальный У-2 на гусеничном шасси Чечубалина

Санитарный С-1 Украинского управления ГВФ, Сталине (Донецк), 1934 г.

У-2ЛНБ осуществляет ночной взлет.

В ходе трагического отступления 1941 года использовались весьма необычные способы, чтобы остановить продвижение пехотных и моторизованных подразделений германской армии.

Например, с 4-го по 8-е сентября 1941 года на ремонтном предприятии № 163 Калининского фронта около дюжины У-2 оснастили парой стальных самодельных контейнеров, в которых находились зажигательные бомбы АЖ-2. Эти сферические «ампулы» диаметром около 125 мм были сделаны из тонкого металлического листа и содержали литр самовоспламеняющейся смеси КС. Внутри контейнера находилось пять труб, внутри которых размещалось пятьдесят АЖ-2. При атаке экипаж открывал заслонки и сотни зажигательных бомб шлейфом рассыпались за самолетом, накрывая большую площадь. Эффективность была достаточно высокой – одной АЖ-2 было достаточно, чтобы поджечь танк. Однако самовоспламеняющаяся смесь была очень чувствительна к температуре окружающего воздуха, при благоприятных же условиях АЖ-2 показывали прекрасные результаты. Контейнеры могли также загружаться мелкокалиберными осколочными бомбами.

Обозначение ВОМ-1 (воздушный огнемет) получил доработанный У-2 с мотором М-11Д, который мог нести так называемые «огневые мешки» с огнесмесью. Этот тип оружия был создан в сентябре-октябре 1941 года во ВХНИИ НКТП (Военно-химический научно-исследовательский институт Наркомата тяжелой промышленности). «Огневые мешки», сделанные из многослойной бензостойкой клеенчатой ткани, имели емкость 30 литров. Они содержали смесь бензина с порошком ОП-2, которая напоминала по своим свойствам позже использовавшийся западными союзниками напалм. Первоначально предполагалось, что наблюдатель будет сбрасывать мешки вручную. Сброс осуществлялся с высоты 50-60 м на расстоянии 60-70 м до цели, наблюдатель выдергивал чеку запала, находившегося в бумажной трубке в горловине мешка. Взрыв происходил на высоте 5-6 метров, накрывая цель облаком горячей липкой смеси.

Благодаря У-2 в СССР были подготовлены тысячи летчиков и парашютистов.

Союз авиаторов и колхозников, на заднем плане – У-2АП с надписью «Сельхозавиа»

После воины многие По-2С использовали для транспортных перевозок

Почти в то же время аналогичные по назначению мешки были разработаны в СНИИ ГВФ, где их конструкцию несколько

усовершенствовали, добавив к мешку небольшую осколочную бомбу. Одновременно был доработан самолет – ВОМ-1 нес мешки в двух четырехсекционных кассетах. Передний контейнер подвешивался под фюзеляжем, позади стоек шасси, а задний крепился в фюзеляже, прямо за кабиной наблюдателя. Сброс осуществлялся при помощи вытяжного шнура, который открывал секции контейнера. Помимо «огневых мешков» в контейнер могли загружаться гранаты, мелкокалиберные осколочные бомбы или другие грузы, подходящие по габаритам (диаметр не более 260 мм): пакеты с пищей или медикаментами. В переднем контейнере могло разместиться до 80 кг нагрузки, а в заднем — только 60 кг. Учитывая малые высоты, на которых действовали ВОМ-1, пилот получил защиту – бронеплита устанавливалась под сидением или позади него.

На верхней поверхности левого нижнего крыла самолета устанавливался пулемет ШКАС. Вооружение и другое оборудование (генератор, фары и т.п.) увеличили максимальный взлетный вес ВОМ-1 до 1150-1200 кг и, следовательно, его летные характеристики ухудшились по сравнению с обычным У-2 М-11Д.

ВОМ-1 успешно прошел испытания в начале 1942 года и в небольших количествах – всего пять серий – строился в авиаремонтных мастерских Южно-Уральского Военного округа в Актюбинске.

В ходе боевых действий некоторые У-2 также оснащались кассетами для мелких бомб КМБ, которые изначально были разработаны для штурмовика Ил-2. В КМБ могли загружать противотанковые бомбы калибром 1,25 кг или ампулы АЖ-2 и т.п., общим весом до 300 кг. Снаряженные подобным образом самолеты в основном использовались против танков противника.

По некоторым данным, под Сталинградом У-2, атаковавшие с малых высот в условиях плохой зимней погоды, уничтожили большое количество вражеской бронетехники.

В довоенные годы У-2 составляли основу авиапарка аэроклубов ОСОАВИАХИМа

Первоначально У-2ВВС имели только два балочных держателя Дер-5, установленных под нижним крылом и способных нести бомбы калибром до 32 кг. Вскоре в полевых ремонтных мастерских вместо них стали устанавливать шесть бомбодержателей Дер-6 для 50 и 100 кг фугасных бомб или Дер-21, на которых помимо бомб калибром до 100 кг могли подвешиваться контейнеры КД-1-6 для мелких бомб калибром от 8 до 25 кг. Шесть держателей Дер-7, способных нести нагрузку общей массой до 300 кг, стали первым стандартным вариантом вооружения У-2, установленным осенью 1942 года приказом главного инженера советских ВВС А.И.Репина. Несмотря на это распоряжение, из-за отсутствия комплектующих в ремонтных мастерских и на авиазаводах продолжалось изготовление У-2 с самыми разнообразными типами вооружения.

При необходимости уничтожить важную, хорошо защищенную цель оружейники могли подвесить под фюзеляж У-2 бомбу ФАБ-250. Уникальным вариантом вооружения была установка под фюзеляжем самолета держателя для полутонной бомбы ФАБ-500, осуществленной К.А.Москатовым. Можно только представить как взлетал У-2, слабый мотор которого пытался вытянуть вес бомбы, топлива, пилота и двух пулеметов под нижним крылом!

Завод 387 разработал и в июне 1942 года передал на испытания У-2ВС с вертикальными контейнерами для мелкокалиберных бомб и зажигательных ампул, которые были установлены в фюзеляже позади кабины наблюдателя. Эти контейнеры могли вместить 68 осколочных бомб АО-2,5 или 48 зажигательных бомб ЗАБ-2,5 или осколочные бомбы АО-8 и АО-15 (16 или 8 соответственно).

Предшественники У-2

2УБ-3 (1926 г.)

У-2 с толстым профилем крыла (1927 г.)

Развитие самолетов семейства У-2 (По-2)

Серийный У-2 выпуска середины 30-х гг.

У-2АП
