С = a ± b .
На ходу судоводитель-любитель может определить общий снос судна следующими способами:
1) Если судно идет по створу, то его суммарный снос определится непосредственным смещением судна вправо или влево от линии створа. Чтобы определить угол сноса, нужно лечь на такой курс ИК, при котором судно будет двигаться точно по створу. Угол между направлением створа и ИК даст угол сноса С.
2) Если судно идет курсом, совпадающим с пеленгом на отдаленный предмет, то изменение пеленга укажет на снос судна. Если при этом пеленг меняется вправо, то судно уходит влево и наоборот. Общий снос в обоих случаях определится как разница

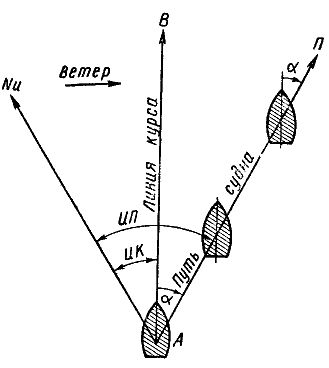

3) На быстроходных маломерных судах при небольшом волнении и отсутствии течения угол дрейфа приближенно можно определить по кильватерной струе как угол между диаметральной плоскостью и направлением кильватерной струи.
§ 22. ОПРЕДЕЛЕНИЕ МЕСТА СУДНА ПО БЕРЕГОВЫМ ПРЕДМЕТАМ
Судоводителю-любителю чаще всего приходится плавать вблизи берегов и пользоваться береговыми ориентирами для определения места судна. Систематическое определение своего места исключит ошибки навигационных приборов и случайных отклонений судна с курса. Основное правило судовождения – не потерять своего места. Причина почти всех без исключения навигационных аварий – незнание места судна или ошибка при его определении.
Рис. 47. Определение места судна по пеленгу предмета и расстоянию до него
Этот способ (рис. 47) дает приближенное определение места судна в море и применяется на малых судах, не имеющих полного комплекта навигационных приборов. Для определения места судна действуют в такой последовательности:
а) по компасу берут пеленг на известный предмет, нанесенный на карту;
б) на глаз или при помощи бинокля с сеткой определяют расстояние до предмета;
в) компасный пеленг КП исправляют поправкой компаса D К и находят истинный пеленг ИП;
г) линию истинного пеленга прокладывают на карте от опознанного предмета и на ней откладывают циркулем измеренное расстояние AM . Пересечение ножки циркуля с пеленгом и даст приближенное местонахождение судна (точку М на рис. 47). На карте рядом с полученным местом записывают момент времени определения по часам.
Этот способ (рис. 48) позволяет определить место по одному предмету, пеленгуя его на постоянном курсе дважды в разное время и рассчитывая пройденное судном расстояние за время между пеленгами. Место, полученное этим способом, называется счислимо-обсервованным. Порядок работы следующий:
а) берут по компасу первый пеленг на предмет КП 1, замечая момент времени по часам и отсчет лага;
б) спустя некоторое время, достаточное для изменения пеленга на угол, больший 30°, берут второй пеленг этого же предмета КП 2, замечая момент времени по часам и отсчет лага;
в) исправляют первый и второй компасные пеленги поправкой компаса D К , находят истинные пеленги ИП 1 и ИП 2. Истинные пеленги
г) определяют в милях пройденное судном расстояние за время между первым и вторым пеленгами по лагу, а если лага нет, то по скорости хода и времени;
д) полученный путь судна за время между пеленгами откладывают по курсу судна КК 1 от точки В. Предположим, что этот путь равен отрезку ВС;
е) из точки С проводят линию, параллельную первому пеленгу Р 1А, до пересечения со вторым пеленгом. Получим точку М, которая и будет искомым счислимо-обсервованным местом судна в момент взятия второго пеленга;
ж) около точки М наносят небольшой треугольник, которым принято обозначать счислимо-обсервованное место, ставят момент по часам, отсчет лага и прокладывают исправленный курс судна МК 2 уже из полученной точки.

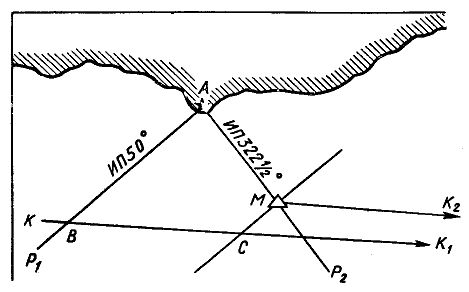

Рис. 48. Определение места судна способом крюйс-пеленга
Имеется несколько частных случаев крюйс-пеленга, из которых опишем один. Идя заданным курсом, пеленгуют предмет, когда он придет на курсовой угол 45°. Замечают время и лаг. Второй раз замечают время и лаг, когда предмет пройдет на траверз (КУ=90°). Так как курс и два пеленга образуют прямоугольный равнобедренный треугольник (оба угла у гипотенузы равны 45°), то расстояние до предмета в момент траверза равно расстоянию, пройденному судном между пеленгами. Проложив линию второго пеленга перпендикулярно линии курса и отложив по ней пройденное расстояние, получают место судна без излишних графических построений.
Рис. 49. Определение места судна по пеленгам двух предметов
При этом способе (рис. 49) определение места производят по двум береговым предметам А и В, направления на которые составляют углы не менее 30 и не более 120°. Для большей точности определения своего места надо вторым пеленговать предмет, расположенный ближе к траверзу (предмет В), т. е. к плоскости, перпендикулярной диаметральной плоскости судна. Это необходимо потому, что при движении судна медленнее изменяется пеленг, находящийся по носу или корме, а траверзные пеленги изменяются быстро. Время по часам и отсчет лага необходимо записывать в момент взятия второго пеленга. Этот способ определения места судна наиболее распростра нен, сравнительно легко осуществим и дает вполне удовлетворительные результаты.
После того как произведено пеленгование, которое надо проводить быстро, чтобы по возможности не было разрыва во времени между первым и вторым пеленгованием, необходимо компасные пеленги исправить поправкой компаса D К и полученные истинные пеленги проложить на карте. Точка пересечения пеленгов дает местоположение судна в момент пеленгования и называется обсервованной точкой, обозначаемой на карте точкой в кружочке. На нашем рисунке такой точкой является точка М, от которой и продолжается ведение прокладки.
