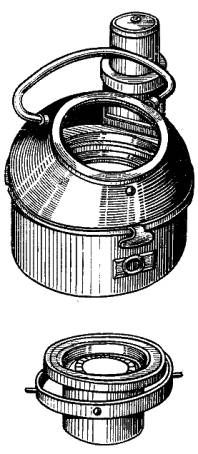

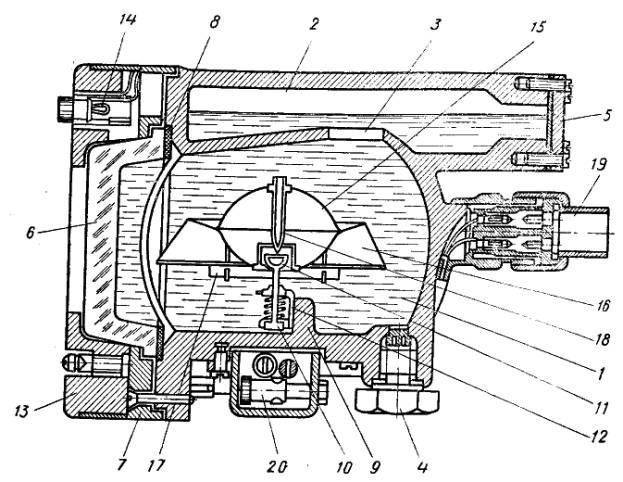

§ 31. ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИН И СКОРОСТИ
Рис. 70. Схема разбивки лаглиня
Лагом называется прибор, предназначенный для измерения скорости хода и пройденного судном расстояния. Лаги бывают ручные, механические, электромеханические
Ручной лаг состоит из троса – лаглиня, разбитого на равные отрезки по 14, 6 м, и буйка. Разбивку лаглиня начинают с расстояния в полторы-две длины корпуса судна от буйка. В этом месте вплескивают (вплетают) красный флагдух и далее равные отрезки лаглиня отмечают узелками. Схема разбивки лаглиня показана на рисунке (рис. 70). Лаглинь изготовляется из бельного растительного троса толщиной 25 мм. Трос прикрепляется к буйку-сектору (рис. 71), который удерживается водой судна. Сектор изготовляется из дубовой доски толщиной 15 мм. К нижней его кромке крепится свинцовая пластинка, придающая сектору в воде вертикальное положение. Скорость судна определяется по времени и количеству вытравленного (выпущенного за корму) лаглиня. Если за 0, 5 мин. будет вытравлено лаглиня от красного флагдуха до первого узелка, это значит, что судно идет со скоростью 1 узел, если вытравлено лаглиня до второго узелка – со скоростью 2 узла и т. д.
Секундомер включается в момент прохода красного флагдуха за срез кормы судна. Ровно через 30 сек. лаглинь задерживается и по количеству узелков, петель и концов определяется скорость судна. Указанным способом можно измерять скорость до четырех-пяти узлов.

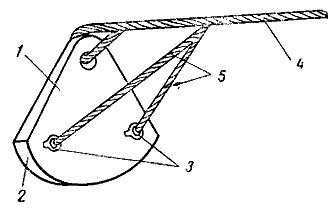

Рис. 71. Ручной лаг 1 – сектор; 2 – свинцовая пластина; 3-клеванты; 4 – лаглинь; 5 – путики
Если судно идет с большей скоростью, то время измерений сокращают в два раза (15 сек. вместо 30), а полученный результат умножают на два, чтобы получить скорость судна в узлах.
Лотом называется прибор, с помощью которого измеряют глубины под днищем судна. Навигационные лоты различных типов предназначены для измерения глубин в 500 м и более. Лоты бывают ручные, механические и ультразвуковые (эхолоты). На маломерных судах можно пользоваться только ручным лотом.
Рис. 72. Устройство и схема разбивки ручного лота
Ручной лот предназначен для измерения глубин не свыше 40-50 м. Лот состоит из гири и лотлиня (рис. 72). Гиря представляет собой свинцовую пирамиду весом 3-5 кг, в нижнем основании которой сделана выемка. К верхней части гири крепится небольшая проволочная стропка, обшитая кожей. Кожа предохраняет лотлинь от перетирания и обрыва. К стропке крепится трос-лотлинь длиной 52 м из пенькового линя или плетеного фала толщиной 20-25 мм. Рекомендуется выбирать такой трос, чтобы вес троса длиной 52 м не превышал веса гири, иначе будет трудно определить момент касания гирей грунта и точно измерить глубину моря.
Перед разбивкой
5 м – кожаная марка с одним топориком
15 » » » с двумя топориками
25 » » » с тремя топориками
35 » » » с четырьмя топориками
45 » » » с пятью топориками
10 » » » красный флагдух
20 » » » синий флагдух
30 » » » белый флагдух
40 » » » желтый флагдух
50 » » » бело-красный флагдух.
В каждой пятерке маркировка на метры выполняется по схеме:
1 м – кожаная марка с одним зубом
2 » » » с двумя зубцами
3 » » » с тремя зубцами
4 » » » с четырьмя зубцами.
Так получают шкалу для отсчета глубины.
У лотов, предназначенных для точного промера глубин, первые 15 м лотлиня разбиты по 0,2 м и обозначены марками в виде небольших ремешков.
Лотом можно пользоваться для измерения глубины моря, обнаружения дрейфа судна, стоящего на якоре, контроля постановки судна на якорь и съемки с якоря в темное время суток.
Перед бросанием лота в выемку гири закладывают смесь сала с толченым мелом или мылом. К этой смеси прилипают частицы грунта, ил, песок, ракушки и т. д., по которым определяется характер грунта. Определение глубины производят с наветренного борта, чтобы судно не навалило на лотлинь. Если судно на ходу, то лот бросают вперед по курсу так, чтобы к моменту падения гири на грунт лотлинь находился вертикально. По нанесенным маркам в этот момент определяют глубину моря. Измерение глубины на ходу требует от измеряющего большого опыта и сноровки. Неопытный человек может неудачно выбросить лот и заденет им себя или других.
Чтобы обнаружить дрейф судна, стоящего на якоре, с носовой части судна спускают лот до грунта, дают немного
«слабины» (ослабляют), закрепляют за какое-либо устройство на палубе и ждут некоторое время. Затем проверяют положение лотлиня: если он натянут прямо по носу, это значит, что судно под действием ветра или течения дрейфует и якорь не держит.
После работы лотлинь просушивают. Периодически производят проверку длины и разбивки лотлиня по точно измеренным отметкам на палубе судна.
На малых судах более удобным средством измерения глубины является метршток, представляющий собой деревянный гладко выструганный шест, окрашенный черно-белыми полосами шириной 10 см каждая. При проходе мелководных участков и подходе к берегу в условиях ограниченной видимости измеряют глубину метрштоком непосредственно с носа судна и по характеру изменения глубины определяют возможность безопасного подхода к берегу. Иногда метршток называют наметкой.
§ 32. ПРИБОРЫ ДЛЯ НАБЛЮДЕНИЯ И ИЗМЕРЕНИЯ РАССТОЯНИЯ И ВРЕМЕНИ
Рис. 73. Призматический бинокль: 1 – винт шайбы шарнира; 2 – наглазник; 3 – кольцо с накаткой; 4 – диоптрийное стекло; 5 – окулярная крышка; 6 – крышка объектива; 7 – наружное кольцо оправы объектива; 8 – шарнир; 9 – ход лучей; 10 – объектив; 11 -призма объективная; 12-призма окулярная; 13 – линза; 14 – окуляр
