Корабельные шлюпки в повседневной жизни используются для сообщения с берегом личного состава корабля, стоящего на рейде, для выполнения различных корабельных, гидрографических и водолазных работ, завозки верпов, подрыва плавающих мин, а также для спасательных целей. В зависимости от конструкции и размеров гребные шлюпки подразделяются на барказы, катера, вельботы, ялы и тузики.
Барказы — наиболее крупные шлюпки, имеющие парусное вооружение и до 22 весел. Длина барказа достигает 11,6 м, а ширина — 3,4 м. Используются для перевозки большого числа людей, завозки становых якорей и др. В настоящее время сняты с производства.
Катера —
Вельботы — узкие шлюпки с острым носом и кормой, обладающие высокими мореходными качествами. Они имеют парусное вооружение и шесть распашных весел. Длина вельбота 8,54 м, ширина 1,83 м. Вдоль бортов вельбота установлены герметически закрытые воздушные ящики, что позволяет им оставаться на плаву при полном затоплении. Вельбот — общепризнанный, наилучший тип спасательной шлюпки. Специальные спасательные шлюпки этого типа могут быть различных размеров и приводиться в движение при помощи винта с ручным приводом на вал.

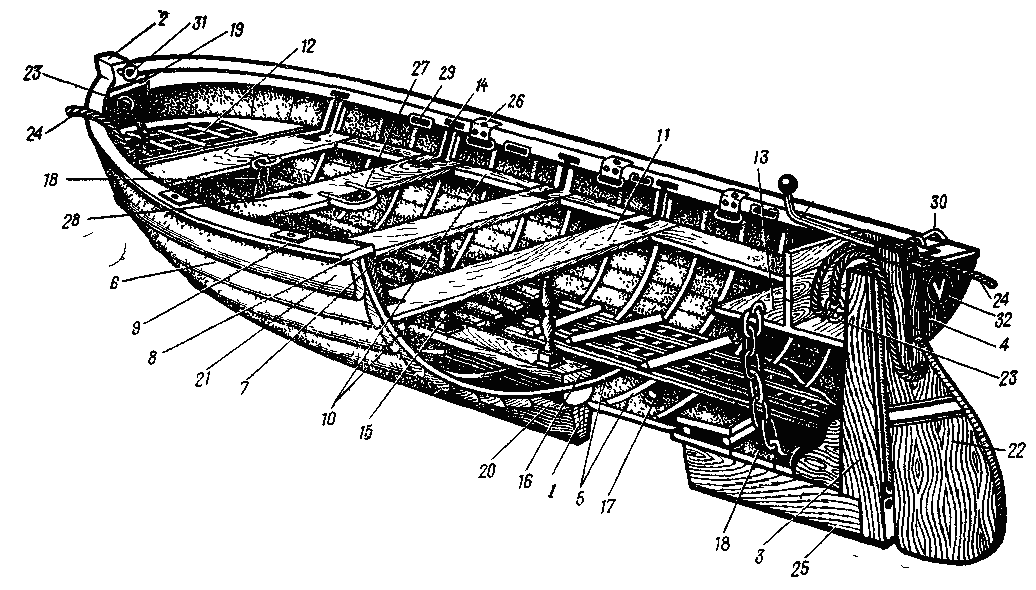

Ялы — шести-, четырех- и двухвесельные шлюпки. По числу штатных весел их называют: шестерки, четверки и двойки. Шестерки (рис. 40) достаточно прочны, легки и мореходны, имеют парусное вооружение и весла. Длина шестерки 6,1, ширина 1,9 м. Применяется она для перевозки небольшого числа людей (на веслах — 13, под парусом — 8 человек при ветре до 5 баллов в районах, закрытых от волн), груза, а также для спортивных целей и выполнения различных корабельных работ (завозка швартовов, верпов и т п.). Четверки имеют длину 5,26, ширину 1,61 м, снабжаются парусным вооружени-Л ем и предназначаются для тех же целей, что и шестерки. Двойки парусного вооружения не имеют. Их длина 3,55, ширина 1,25 м. Предназначаются для перевозки до трех человек на короткие расстояния при состоянии моря до 2 баллов.
Тузики — короткие и широкие шлюпки, которыми снабжаются малые корабли и большие спортивные яхты. Они управляются одним человеком с помощью двух весел. Длина тузика 2,45, ширина 1,12 м.
Основным материалом для изготовления парусно-гребных шлюпок является дерево. Совокупность продольных и поперечных брусьев, представляющих каркас шлюпки, называется набором. В основу набора кладется дубовый брус — киль, продолжением которого в носовой части шлюпки является вертикальный брус — форштевень, а в кормовой — вертикальный брус — ахтерштевень. На всех шлюпках, кроме шлюпок типа вельбот, к ахтерштевню крепится транцевая доска.
Поперечным
С внутренней стороны шлюпки немного выше расчетной ватерлинии по бортам прокладываются дубовые брусья — подлёгарсы, на которые накладываются банки, носовой решетчатый люк и кормовое сиденье. Банки и кормовое сиденье крепятся к подлегарсам и привальному брусу с помощью металлических угольников — книц. Снизу банки поддерживаются стойками. Привальные брусья и подлёгарсы в носу шлюпки прочно соединяются между собой и с форштевнем, а в корме — с ахтер-штевнем (на шлюпках типа вельбот) или с транцевой доской.
В носу шлюпки привальные брусья обоих бортов соединяются большой металлической кницей — брештуком. Поверх киля внутри шлюпки накладывается съемный дубовый брус — кнльсон, на котором имеются степсы для установки мачт и гнезда для стоек, поддерживающих банки. Кильсон крепится к килю с помощью штырей с чеками.
Дно шлюпки закрывается съемными щитами — рыбинами, имеющими упоры для ног гребцов. В корме дно закрывается кормовым решетчатым люком. Все шлюпки, кроме спасательных и барказов, имеют заспинную доску, которая устанавливается параллельно транцевой доске на расстоянии 30–45 см от нее.
Управляется шлюпка рулем, который навешивается в диаметральной плоскости на специальный крюк и петлю или на металлический стержень, укрепленный на ахтерштевне или транцевой доске.
Корпус шлюпки оборудуется различными металлическими деталями, служащими для крепления частей шлюпки между собой, крепления рангоута, стоячего и бегучего такелажа, подъема шлюпки на борт и т. п. В днище каждой шлюпки в районе загребной банки имеется отверстие с пробкой, которое служит для слива воды при подъеме шлюпки. Шлюпки оборудуются подъемными цепными рымами, которые прочно крепятся через киль в носовой и кормовой части. В форштевень и ахтерштевень вделываются рымы для крепления фалиней. На киль и форштевень накладывается металлическая полоса — оковка, предохраняющая их от порчи при возможных ударах при швартовке шлюпки. Для установки кормового флага на внутренней стороне кормового планширя крепится обойма, а под ней на кормовом — сиденье — башмак.
К планширю крепятся подуключины с гнездами, а ниже привального бруса внутри шлюпки к борту — степсы, в которые входят нижние концы уключин. Для крепления мачт в вертикальном положении на мачтовых банках укрепляются наметки, рядом с которыми вделываются гнезда для нагелей. Нагели представляют собой болты с продолговатой фигурной головкой. Они служат для закрепления наметок и снастей такелажа.
На внутренней кромке привальных брусьев крепятся фасонные обушки, называемые вант-путенсами. Они служат для крепления вант, удерживающих мачту. Фасонные обушки, служащие для закладывания и обтягивания фока-шкотов, укреплены в кормовой части на планшире левого и правого бортов. В месте соединения планширя с форштевнем вделывается обух с гаком для закрепления галс-кливера.
