Удар под водой

Перля Зигмунд Наумович

Может случиться, что подводной лодке придется нырнуть на глубину в 100–120 метров, тогда давление на квадратный сантиметр вырастет до 10–12 килограммов. Но корпус подводной лодки представляет собой очень большую поверхность — несколько миллионов квадратных сантиметров. Умножьте эти миллионы на 10–12 килограммов, и получится чудовищное давление, в десятки миллионов килограммов или десятки тысяч тонн. Корпус подводного корабля должен быть настолько прочным, чтобы выдержать такое давление. Поэтому для изготовления корпуса применяются самые прочные, самые

высококачественные материалы.

Каждый корабль во время своего хода как бы режет воду. Вода оказывает сопротивление такому резанию. Существуют уже изученные кораблестроителями наивыгоднейшие контуры — формы для носовой части и всего корпуса корабля, при которых вода оказывает самое меньшее сопротивление движению. Оказалось, что подводная лодка-«сигара» очень прочна и хорошо ходит под водой, но очень плохо выдерживает малейшую непогоду на поверхности. Волны и ветер легко кренят такую лодку, заливают ее водой и не дают совершить сколько-нибудь большой переход.

Нужно помнить, что подводные лодки погружаются только во время военных действий, в опасных районах, недалеко от противника, во время атаки или ухода от преследования; большую же часть переходов они совершают в надводном положении. Поэтому пришлось и подводные лодки строить в виде надводных кораблей. Тогда решили сохранить обе формы и начали строить подводные лодки с двойным корпусом. На прочную стальную сигару надевают второй, более легкий, но зато мореходный корпус. Бывает, что этот второй корпус не полностью окружает прочный корпус подводной лодки — тогда лодка относится к полуторакорпусным.

^{Расположение торпедного вооружения в носовой части подводной лодки}

^{1 — торпедный отсек с шестью запасными торпедами; 2 — водонепроницаемые люки в переборке для погрузки торпед в аппараты; 3 — баллон со сжатым воздухом для стрельбы торпедами; 4 — сжатый воздух выбрасывает торпеду из аппарата; 5 — труба торпедного аппарата; 6 — резервуар со сжатым воздухом; 7 — гидрофон; 8 — брашпиль для подводного якоря; 9 — подвесной рельсовый путь для погрузки торпед; 10 — запасные торпеды, приготовленные к погрузке в аппараты; 11 — привод для открывания крышек торпедных аппаратов; 12 — передние крышки торпедных аппаратов}

Прочность сигары рассчитана так, что ее стенки могут выдержать давление воды на глубине 100–120 метров. По длине она разделена поперечными переборками на отдельные помещения — отсеки. В них размещены все механизмы, аккумуляторные батареи, торпедные аппараты, основные запасы горючего, смазочного масла, пресная вода, провизия, команда подводного корабля. Между обоими корпусами оставлено пустое пространство. Оно также разделено переборками на отдельные помещения. Часть этих помещений служит цистернами для воды, которую поглощают кингстоны при погружении; другая

часть хранит запасы жидкого топлива для дизелей надводного хода.

«Нарвал» движется под водой. Теперь его винты вращаются от электромоторов подводного хода. Его движения направляются рулями: вниз и вверх — двумя горизонтальными (носовым и кормовым), в стороны — одним вертикальным (сзади). Рули перекладываются вниз, вверх, вправо, влево, и лодка маневрирует, послушная воле своего командира. В центре лодки находится помещение, которое называется «центральный пост управления».

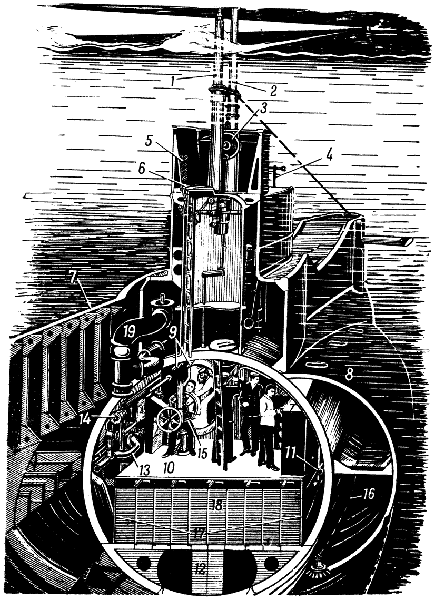

Этот пост расположен под боевой рубкой корабля, и именно с него мы начнем свое знакомство с внутренним устройством современного «Наутилуса».

В помещении поста в строгом порядке размещены маховички, рукоятки, рычаги, всевозможные приборы. Между ними вьются лабиринты трубок, проводов. Их множество, и все они имеют свое назначение. Все это — пути, по которым передается команда — словесная, электрическая, механическая. Сюда же спускаются сверху трубы перископов. Командир и его помощник не отрываются от стекол оптических глаз корабля и отдают приказания. У борта три штурвала; поворот каждого из них влечет за собой перекладывание одного из рулей. У штурвалов стоят рулевые.

Чтобы повернуть штурвал, рулевому приходится произвести довольно большое усилие. Поэтому существует еще и электрическая передача к рулям. Стоит повернуть небольшую ручку контактора, и рулевой электромотор заставит свой руль повернуться так, как приказал командир корабля. И только если случилась авария с электромеханизмами, на помощь приходят ручные штурвалы.

Тут же сгрудились большие циферблаты со стрелками. Они висят над штурвалами, и каждый из них непрерывно сообщает очень важные сведения. Это — приборы управления, ведущие корабль во тьме его подводного плавания.

Вертикальный руль, как и в торпеде, управляет ходом лодки по направлению; поэтому около штурвала вертикального руля приютился компас — путеводитель по морским просторам.

Горизонтальные рули заставляют корабль либо погружаться на глубину, либо всплывать. Поэтому около штурвалов горизонтальных рулей расположились три прибора. Один из них — глубомер — показывает, на какой глубине идет корабль; другой — креномер — сигнализирует, насколько корабль наклонился вправо или влево около своей продольной оси; третий — диферентомер — тоже показывает наклон, только уже около поперечной, горизонтальной оси (на корму или на нос).

Подводный корабль имеет механические «уши», так называемые шумопеленгаторы. Чувствительные пластинки-мембраны улавливают далекий шум винтов и механизмов приближающегося корабля.

Так же, как в телефоне, эти звуки, воспринятые мембранами, обращаются в колебания электрического тока и по проводам попадают в наушники слуховой трубки. Приборы так устроены, что по силе звука можно определить, где и на каком расстоянии и даже в каком направлении находится услышанный корабль. Чем ближе этот корабль, тем сильнее слышен этот шум.
