В России также велась разработка артиллерийских устройств на железнодорожном ходу. Один из проектов артиллерийской установки предствлял особую тележку, двигавшуюся по железнодорожному пути. Тележка имела две пары осей, расположенных перпендикулярно друг другу. При переходе на перекрещивающиеся рельсы необходимо было опустить специальные домкратные подъемники, которые опирались на специальные подкладки. С их помощью тележки поднимались и ее колеса устанавливались в нужном направлении. На таких платформах ставилось по одному орудию на скрывающихся лафетах. Однако из-за большой стоимости такой установки — около 50 тысяч рублей — в серийное производство она не пошла.

В 1880-х годах железные дороги начинают наконец строить в крепостях, но использовать лишь для перевозки

тяжелых грузов, в основном орудий. Причем широкое распространение получили так называемые переносные дороги, т. е. дороги, которые могли быть смонтированы на любом участке крепости для выполнения небольшого числа перевозок. С экономической точки зрения это было чрезвычайно выгодно. Первую переносную железную дорогу построил французский инженер Дековиль. В России дорога его системы длиной 4 версты использовалась в 1886 году — в Ковенской крепости. Дорога Дековиля имела слишком малую ширину колеи — всего 50 см, поэтому вскоре на смену ей пришли дороги обеспечивающие большую устойчивость перевозимым грузам. В Европе стали применятся дороги системы немецкого инженера Дольберга, а в России — генерал-майора Тахтарева.

Но лишь во французских крепостях были приняты на вооружение артиллерийские установки, стрелявшие с железнодорожных путей. Установки передвигались по рельсам усилием четырех-пяти человек или с помощью лошадей. Применение паровозов считалось нежелательным, так как черный дым угольных топок отчетливо показывал положение установок. Для решения этой проблемы делались попытки применения бездымных двигателей

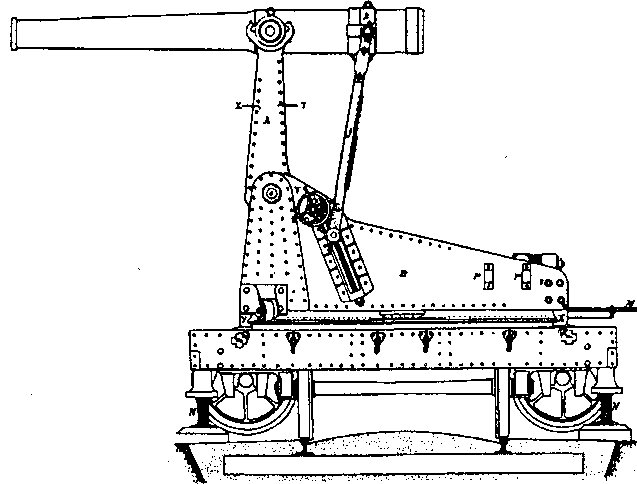

120-мм железнодорожная установка завода «Сен-Шамон» со скрывающимся станком (боевое положение). 1889 год

(например, керосиновых) к железнодорожной артиллерии, но положительного результата они не дали.

Одна из первых железнодорожных крепостных установок, построенная заводом «Сен-Шамон» в начале 1880-х годов, предназначалась для 120-мм орудий на обыкновенном колесном лафете с гидравлическим компрессором. Лафет имел возможность вращаться на 360 градусов по круговому стальному погону. Оригинальность этой установки заключалась в том, что платформа снабжалась четырьмя парами колес, расположенных перпендикулярно друг к другу. Это позволяло быстро менять направление движения платформы на перекрещивающихся путях. Каждая пара колес имела подъемный винтовой механизм и при стрельбе платформа опиралась на все восемь колес. Для этого под колеса, не участвующие в движении, под-кладывались деревянные брусья.

На следующей установке завод «Сен-Шамон» разместил скрывающийся станок. На железнодорожной платформе для подъема орудия использовалась сила сжимаемых при откате пружин Бельвиля. В платформу были введены четыре упора, что придавало ей большую устойчивость при стрельбе. Завод «Сен-Шамон» изготовил два вариан-

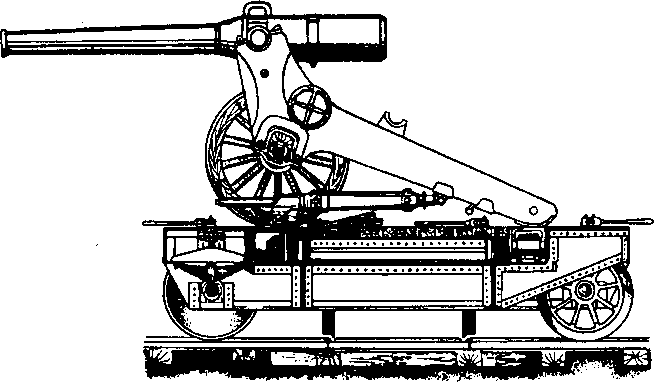

Крепостная 120-мм железнодорожная установка завода «Сен-Шамот. 1889 год

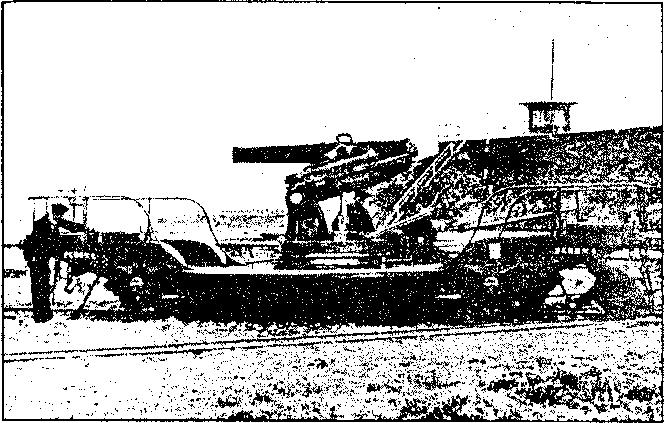

Французская 155-мм железнодорожная установка системы Канэ-Пенье на базе пушки образца 1877 года. 1890 год

та

платформ со скрывающимися станками: для 120-мм пушки и для 155-мм гаубицы. Первая установка имела углы вертикального наведения от -5 до +30 градусов, вторая — от +5 до +45 градусов. Она же демонстрировалась вместе с железнодорожной платформой на Всемирной выставке 1889 года. В дальнейшем завод «Сен-Шамон» уменьшил высоту платформы и ввел для дополнительной защиты прислуги горизонтальный стальной лист толщиной 10 мм, с выемкой для прохода орудия при подъеме в боевое положение.

Там же во Франции в этот период известный французский инженер Г. Канэ в содружестве с генералом Пенье разработал проекты железнодорожных систем для 120-мм и 155-мм пушек. Им удалось создать установки, уменьшавшие действие отдачи при выстреле на колеса и тележки транспортера. Эти устройства получили название систем Канэ—Пенье. Основная заслуга здесь принадлежит генералу Пенье, автору проекта специальной железнодорожной платформы. Ее главная балка имела пониженную среднюю часть, что придавало всей установке большую устойчивость. Такие платформы стали называть коленчатыми. Канэ разрабатывал артиллерийскую часть и систему размещения станка на платформе. Для установки 155-мм гаубицы Канэ использовал оригинальное изобретение О. Креля (директора Металлического завода в 1867—1892 гг.), впервые примененное в 1-дм мортирном станке системы Креля. Сущность идеи О. Креля заключалась в том, что сила отката поглощалась двумя гидравлическими компрессорами, один из которых располагался вертикально, другой — горизонтально.

Установки Канэ—Пенье снабжались винтовыми домкратами и имели возможность кругового обстрела. Их изготавливал завод Шнейдера в Крезо для вооружения французских крепостей, и шесть таких установок купила Россия. Предварительно одна из них в 1890 году с успехом прошла испытания в Кронштадтской крепости. Усовершенствовав систему Канэн—Перье, завод Шнейдера в 1910 году изготовил по заказу Перуанского правительства 200-м гаубицу, также имевшую круговой обстрел с пути. Гаубица располагалась на поворотной тумбе, установленной на коленчатой платформе. Такие же установки вскоре были включены в состав французской береговой обороны.

Конструкторам железнодорожных артиллерийских систем приходилось учитывать ряд дополнительных факторов. Так, высота и ширина транспортера ограничивались высотой пролетов мостов и туннелями. Поскольку к концу XIX века масса некоторых транспортеров уже пре-высилы 150 т, столь значительную нагрузку пришлось рассредоточить на несколько колесных пар, сгруппированных в тележки. Сам транспортер пришлось делать составным, чтобы он вписывался в закругления пути.

Для сокращения отката французские железнодорожные орудия первое время оснащались так называемым скользящим лафетом с наклонной рамой, на которую лафет въезжал под воздействием отката после выстрела, а потом съезжал под собственной тяжестью. Гидравлические тормоза сокращали и смягчали откат орудия. Так, например, был устроен 190-мм транспортер образца 1873 года. Платформа, на которой закреплялось орудие, состояла из продольной балки, установленной на двух соединенных шкворнями тележках, и промежуточной тумбы, воспри-

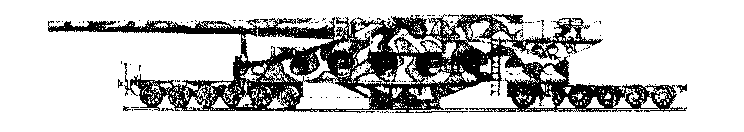

Французский 240-мм транспортер образца 1895/96 года

нимавшей нагрузку при стрельбе. Перед стрельбой поезд сворачивал на короткую ветку, которую расчет прокладывал под некоторым углом к основной магистрали для осуществления горизонтальной наводки. Вертикальная наводка производилось за счет изменения угла возвышения ствола. На огневой позиции, как уже отмечалось, транспортер фиксировался с помощью внешних домкратов, опиравшихся на специальные подкладки, и внутренних захватов, крепившихся к рельсам.
