индикаторы А и В, сигнализирующие о включении нагрузки, которые должны мигать с частотой, пропорциональной мощности потребителя в нагрузках (при отсутствии тока нагрузки индикаторы А и В находятся в произвольном состоянии, т. е. могут светиться или не светиться);
индикатор ТАРИФ II (тариф ночного времени) у двухтарифного счетчика, сигнализирующий о наличии на зажимах 13 и 14 счетчика сигнала управления, который должен осуществлять перевод счетного механизма второго тарифа (ТАРИФ II) в «активное» состояние, а счетного механизма
Расход электроэнергии учитывается непосредственно в киловатт-часах по шести цифрам барабанчиков, расположенных в окне щитка.
В табл. 9 приведены технические характеристики трехфазных электронных счетчиков, серийно выпускаемых ОАО «Мытищинский электротехнический завод» (№ 1-8) и ABB ВЭИ Метроника, г. Москва (№ 9-12).
В прил. 7 приведена маркировка щитков электронных счетчиков (по ГОСТ 30207-94).

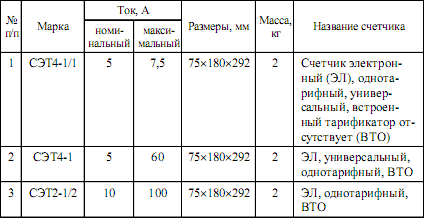

Таблица 9
Счетчики трехфазные электронные
На предприятиях (в организациях) часто возникает необходимость определения присоединенной мощности (нагрузки) в разные периоды суток, как правило, в часы максимума или минимума нагрузок энергосистемы. К сожалению, в этих случаях иногда электротехнический персонал предприятий (организаций) испытывает определенные трудности, вплоть до того, что использует для этой цели электроизмерительные клещи с последующим расчетом мощности, несмотря на то что в договоре энергоснабжения отмечено, что для этой цели необходимо использовать счетчик активной энергии.
Измерение нагрузки можно осуществить при помощи счетчика активной энергии и секундомера следующим образом.
В момент появления на диске счетчика фиксированной черты следует включить секундомер и после некоторого числа n полных оборотов диска счетчика секундомер надо остановить. Затем в зависимости от значений постоянной счетчика С и его передаточного числа А производят подсчет мощности по формулам, указанным в табл. 10.
Таблица 10
Формулы для подсчета мощности по счетчику c помощью секундомера
Примечание. В таблице t – время, показанное секундомером, с.
Пример. На предприятии на двух фидерах установлены расчетные приборы учета, питающиеся от трансформаторов:
1– й фидер. Трансформатор мощностью 630 кВ-А с измерительными ТТ 100/5 А и ТН 10 000/100 В. Установлен трансформаторный счетчик, отградуированный на ТТ 75/5 А и ТН 6000/100 В, на щитке которого обозначено 1 кВт-ч = 25 оборотов диска.
2– й фидер. Трансформатор мощностью 400 кВ-А с измерительными ТТ 50/5 А и ТН 6000/100 В. Установлен универсальный счетчик, на щитке которого написано 3x5 А 6000/100 В, 1 оборот диска = = 10 Вт-ч.
Определить нагрузку по каждому фидеру и общую нагрузку предприятия.
Решение.
1. Измеряем секундомером время t полных оборотов n диска 1-го счетчика. Предположим, что замеры показали:
t = 5
2. Поскольку счетчик является трансформаторным, подключенным к измерительным ТТ и ТН с другими значениями коэффициентов трансформации, то необходимо определить перерасчетный коэффициент Кпр, который будет равен произведению двух отношений: коэффициентов трансформаторов тока фактически установленного и счетчика, и коэффициентов трансформаторов напряжения фактически установленного и счетчика, т. е.
В нашем случае
3. Так как на щитке счетчика обозначено 1 кВт-ч = 25 оборотов диска, то по формуле (56) определяем мощность, показанную счетчиком:
4. С учетом перерасчетного коэффициента Kпр фактическая мощность по 1-му фидеру составит:
5. Определяем мощность, показанную счетчиком по 2-му фидеру, используя для наших условий задачи формулу (58):
где измеренные значения по секундомеру n = полный оборот диска при t = 50 с.
6. Фактическая нагрузка по 2-му фидеру с учетом коэффициентов измерительных ТТ и ТН составит:
7. Таким образом, в данный период суток нагрузка предприятия по 1-му фидеру составляет 384 кВт, по 2-му фидеру – 216 кВт, а общая нагрузка будет равна:
Р = Pl + P2 = 384 + 216 = 600 кВт
Правильный подсчет мощности (нагрузки) и умение пользоваться расчетными коэффициентами средств учета (электросчетчиков и измерительных трансформаторов) не позволит допустить переплату за потребляемую электроэнергию и обеспечит надежный контроль за договорными значениями присоединенной мощности.
В соответствии с требованиями ПТЭЭП наблюдение за работой средств учета электрической энергии на электрических подстанциях (в распределительных устройствах) должен вести оперативный или оперативно-ремонтный персонал.
Ответственность за сохранность и чистоту средств измерений и учета электрической энергии несет персонал, обслуживающий оборудование, на котором они установлены.
Установку и замену измерительных трансформаторов тока и напряжения, к вторичным цепям которых подключены расчетные счетчики, выполняет персонал эксплуатирующего его потребителя с разрешения энергоснабжающей организации.
