Другим способом освобождения вентиляционного пространства служит разделение изоляционного слоя на две части. Одну половину укладывают между стропилами, а другую – над ними.
К одним из последних достижений науки можно отнести изоляционные системы с диффузионной прокладной лентой. В результате их применения устраняется необходимость устройства пространства между теплоизоляцией и гидроизоляцией.

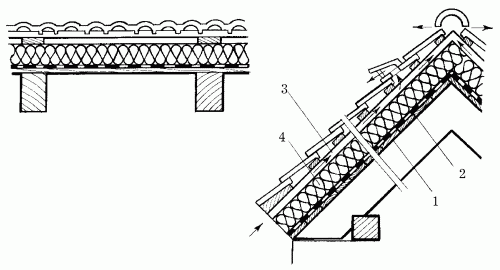

Изоляция на стропилах (рис. 48) имеет целый ряд преимуществ.
Рис. 48.
Во-первых, она сама не является проводником тепла. Изолирующая оболочка располагается над несущей частью крыши и предохраняет ее от воздействия атмосферных явлений. Кроме этого, при таком виде изоляции стропила в помещении остаются на виду, что придает чердачному пространству деревенский уют.
Изоляция под стропилами (рис. 49) имеет следующее преимущество: она делается сплошной, пространства для вентиляции не требуется. Для такого вида изоляции применяются панели из минерального волокна. Ее недостатком является уменьшение кубатуры чердака.

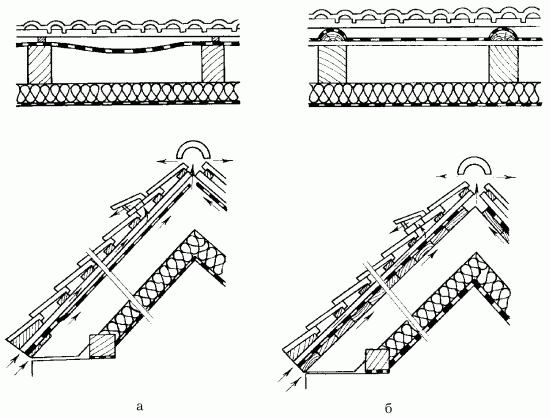

Рис. 49. Изоляция под стропилами: а – с прокладной лентой; б – с обшивкой и защитным слоем.
В том случае, если оборудование чердачного помещения осуществляется в доме, который построен давно, следует проверить состояние всех элементов крыши.
Старые стропила могут поражаться насекомыми. Причем на первый взгляд деревянные стропила не производят впечатления поврежденных. Однако при отпиливании куска дерева могут обозначиться ходы насекомых.
Сильно поврежденные элементы крыши необходимо заменить, остальные – просанировать специальными составами, выполненными на базе искусственных смол. Данные меры помогут обеспечить качественную гидро– и теплоизоляцию крыши.
Глава 5. Кровельные работы
Все кровельные работы условно делятся на три группы: заготовительные (отбор и сортировка материала, их раскройка, изготовление мастик), подготовительные (подготовка оснований под кровлю) и основные (укладка материалов на основание, закрепление их).
Кровля. Виды кровельных работ
Кровля – самый верхний покров крыши, защищающий конструктивные элементы здания от атмосферных осадков и отводящий воду на землю. Кровля должна быть водонепроницаемой и соответствовать противопожарным требованиям. Ее изготавливают из различных строительных материалов: черепицы, волнистых и плоских асбестоцементных листов, тонколистовой стали, промышленных рулонных и местных материалов (глиносоломенная, глинокамышовая кровля и т. д.).
Кровельное покрытие состоит из:
– наклонных плоскостей (скатов);
– наклонных ребер;
– горизонтальных ребер – конька.
Места пересечения скатов под входящим углом называются ендовы и разжелобки.
Настенные желоба предназначены для сбора атмосферной воды со скатов. Из них вода уже поступает в водоприемные воронки, затем в водосточные трубы и в ливневую канализацию.
Элементы кровли можно укладывать как в продольном, так и в поперечном направлении, соединяя их в замок (листы кровельной стали) или внахлест (все остальные виды покрытий).
По конструкции кровли бывают однослойными (из тонколистовой стали, плоских и волнистых асбоцементных листов, ленточной штампованной черепицы) и многослойными (из рулонных материалов, плоской ленточной черепицы, теса, стружки, драни и гонта).
Количество слоев в многослойных кровлях колеблется от 2 до 5 в зависимости от выбранного материала, они более трудоемки и менее экономичны.
Если в многослойных кровлях каждый последующий слой кладут в поперечном направлении, то он должен перекрывать стык элементов нижележащего слоя.
Если же его кладут в продольном направлении, то он полностью покрывает нижележащий слой с установленным ГОСТом напуском.
Все кровельные работы условно делятся на три большие группы:
– заготовительные: отбор, сортировка и очистка всех видов материала, раскройка рулонных материалов, изготовление элементов кровли из листовой стали, разрезка асбестоцементных листов, приготовление мастик;
– подготовительные: подготовка оснований под кровлю;
– основные: укладка кровельных материалов, крепление их к основанию, послемонтажный уход за ними.
Дополнительные устройства: ендовы, разделки, водоспуски
Самыми уязвимыми местами на кровле являются ендовы, образующие входящий угол, так как летом в них скапливается дождевая вода, весной – талая, а зимой – снег.
Поэтому к устройству этого кровельного элемента надо подойти с особенной тщательностью. Ендову делают в виде лотка шириной не менее 300 мм из досок толщиной 25 мм, который затем покрывается кровельной оцинкованной или черной окрашенной сталью так, чтобы ее концы заходили под основной материал кровли на 200 мм с каждой стороны.
Вокруг дымовой трубы делают воротник из кровельной стали. Причем со стороны конька стальной лист подводят под кровлю, а со стороны карниза – поверх кровли, образуя фартук. У самой трубы лист подводят под кирпичную кладку. В целях противопожарной безопасности обрешетка и кровельное покрытие не должны доходить до трубы на 140 мм, а все деревянные элементы – не менее чем на 400–500 мм.
В качестве водосточных используют трубы диаметром 100–140 мм, которые располагают на расстоянии не менее 120 мм от стены.
