Устройство крыши
Шрифт:
Рис. 52. Виды чеканов: а – канфарник; б – расходники; в – бобошники; г – лощатники; д – пурошники; е – сапожок.
Отделывают просечное железо путем его чернения, то есть оксидирования.
Чернение проводят в эмалированной посуде с использованием подогрева. Но имеется некоторая сложность: чернить просечные листы больших размеров довольно трудно.
Перед чернением железа его подготавливают: удаляют с него окалину и ржавчину в следующих
1. Формалин – 2 части;
соляная кислота (20 %-ная) – 48 частей;
2. Уротропин – 0,5 таблетки;
соляная кислота (20 %-ная) – 0,5 л;
3. Соляная кислота – 25 части;
серная кислота – 15 частей;
уротропин – 0,06 части;
вода – 200 частей.
После удаления с железа окалины и ржавчины его тщательно промывают под струей воды и опускают в раствор для чернения, приготовленный по одному из рецептов.
1. Вода – 200 частей;
гипосульфит натрия – 16 частей;
ортофосфорная кислота – 1,4 частей;
хлористый аммоний – 12 частей;
азотная кислота – 0,6 частей.
Раствор постепенно доводят до температуры примерно 70° и приблизительно на 20 мин помещают в него железо, которое покрывается черной матовой пленкой.
Раствор может действовать и при температуре 20 °C.
В этом случае изделие держат в нем не менее 1 часа.
На изделии появляется матовая черная пленка, но менее прочная, чем при температуре 70 °C.
2. Вода – 200 частей;
нитрат натрия – 35 частей;
едкий натр – 130 частей;
Раствор доводят до температуры 135 °C и опускают в него железо на 1,5 ч.
Железо в результате этой процедуры покрывается черной блестящей пленкой.
3. Вода – 200 частей;
едкий натр – 300 частей;
нитрат натрия – 6 частей.
Раствор доводят до температуры 150 °C и помещают в него изделие не более чем на 10 мин. Изделие покрывается матовой черной пленкой.
После чернения изделия промывают горячей водой и сушат на открытом воздухе. Затем на них наносят тонкий слой натуральной олифы.
Водоотлив у стены и у дымовой трубы (рис. 53) делается не менее чем на 150 мм выше уровня кровли.
Рис. 53. Водоотлив у дымовой трубы.
Листы, перекрывающие внутренний закругленный угол кровли, укладываются внахлестку не менее чем на 100 мм.
Диаметр водосточных труб зависит от количества поступающей в них воды. Так, диаметр водосточной трубы для кровли площадью 30 м2 составляет 80 мм, для кровли площадью 50 м2 – 90 мм, для кровли площадью 125 м2 – 100 мм. Устанавливают водосточные трубы на расстоянии не менее 30–35 мм от стены и крепят к ней при помощи хомутов и замурованных штырей с ухватами. Для того чтобы штыри не ржавели, они должны быть оцинкованными или покрытыми каким-либо антикоррозийным составом.
При
В зависимости от конструкции кровли различают два вида желобов: подвесной и настенный.
Картины настенных желобов выполняют на верстаке. В двойной картине (рис. 54) короткие стороны листов соединяются между собой двойными лежачими фальцами, расположенными по направлению стока воды.
Рис. 54. Двойная картина настенного желоба.
На одной длинной стороне картины отгибают кромку для соединения с рядовым покрытием, а на коротких сторонах, отступив от другой длинной стороны 200–250 мм, делают по одному надрезу глубиной 30 мм и вдоль длинной кромки под углом 60° к плоскости картины отгибают отворотную ленту. Углы кромок под двойные лежачие фальцы обрезают на 45°. Борт желоба отгибают на высоту 120–150 мм в зависимости от годового количества осадков, выпадаемых в данной местности.
Затем на коротких сторонах картины отгибают кромки под лежачие фальцы: у картин желобов, расположенных справа от водоприемной воронки, правые отгибы делают вверх, а левые вниз, а у левых картин – наоборот. Настенный желоб используют при отсутствии свеса (рис. 55), поэтому крепят непосредственно по краю кровли.
Рис. 55. Лежачий желоб.
Самым распространенным считается подвесной желоб с водосливным листом. Такие желоба бывают полукруглыми (рис. 56)., но встречаются и прямоугольные (рис. 57).

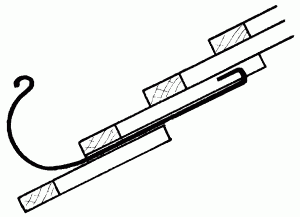

Рис. 56. Висячий желоб.

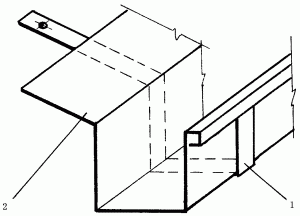

Рис. 57. Висячий коробчатый желоб: 1 – скоба; 2 – желоб.
Изготавливают их звеньями из стальных листов толщиной 4 мм, шириной 25 мм и длиной по 3–4 м. Листы в картине соединяют двойными лежачими фальцами и осаживают так, чтобы они оказались с наружной стороны желоба. Выгибают готовую картину на специальном приспособлении с помощью киянки. В конце желобов, не присоединяющихся к воронкам, ставят заглушки.
Для того чтобы не нарушать стилистическое единство деревянного дома, можно использовать коробчатые желоба, выдолбленные из половины бревна, предварительно пропитанные антисептиком.
Изготовление воротника начинается с тщательной разметки кровельного листа по заданным размерам. Разрезанные заготовки гнут так, чтобы в результате детали верхней и нижней частей боковых фартуков получились парными: две левые и две правые (рис. 58).
