Устройство полов. Материалы и технологии
Шрифт:
К недостаткам можно отнести относительно сложную 2-этапную технологию изготовления и необходимость выдержки свежезалитых полов для набора соответствующей прочности.

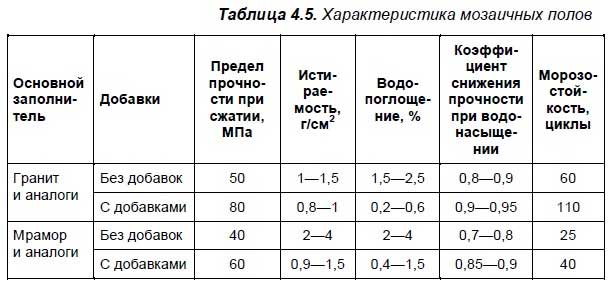

Эти свойства мозаичных полов позволяют применять их как в гражданском строительстве (полы, ступени и др.), так и в промышленном строительстве, где требуется высокая износостойкость,
Основными связующими компонентами мозаичных полов являются неорганические вяжущие — в основном портландцемент марок 400, 500 — как белый, так и цветной. В качестве заполнителей применяются полирующиеся горные породы (мрамор, известняк, доломит, гранит и др.). Крупность заполнителей подбирают исходя из условий декоративности (размер вскрытых после шлифовки зерен породы) и толщины полов (не более 0,6 толщины слоя).
В качестве наполнителей, повышающих однородность и прочность полов, чаще всего используют песок (отсев) той же породы. Введение наполнителей повышает декоративность и шлифуемость полов.
Основными требованиями к пигментам являются щелоче- и светоустойчивость, при этом чаще всего применяются пигменты неорганического происхождения, снижающие эксплуатационные характеристики полов не более, чем на 5 %.
Модифицирующие добавки к мозаичным полам используются для придания тех или иных специфических свойств. Большинство этих добавок идентично добавкам к специальным видам растворов. Для гидрофобизации вводят активные набухающие добавки: бентонитовые глины, химические уплотняющие добавки (хлориды кальция, натрия, алюминия, кремнефтористые и фтористые соли и др.), органические добавки (ПВА, латекс и др.).
Упрочнение достигается за счет применения пластифицирующих поверхностно-активных веществ (ПАВ), уменьшающих водоцементное отношение. Добавление поливинилацетатной эмульсии (ПВА), синтетического латекса до 15–20 % от массы цемента, стабилизаторов (казеин) — до 10 % от массы полимера значительно повышает ударостойкость, износостойкость, прочность полов.
В качестве противоморозных добавок применяют нитрит натрия, поташ, нитрат натрия с мочевиной и др., снижающие температуру замерзания воды и не снижающие эксплуатационные характеристики полов.
Высокие декоративные свойства заливным полам придают цветные цементы или белые цементы с высококачественными пигментами, придающими полам любые расцветки. Использование достаточно крупного заполнителя (10–12 мм) из цветных полирующихся пород и пигментов соответствующего оттенка позволяет получить материал, имитирующий естественный камень.
Цветные цементы позволяют устроить на полу любой мозаичный рисунок или геометрический узор. В качестве разделительных полос при составлении геометрического узора используют латунные, медные, бронзовые, стеклянные, дюралевые полосы толщиной 3-12 мм.
Технология укладки этих полов состоит из следующих операций:
1. Подготовка основы полов к укладке: заливка свежей бетонной стяжки, желательно с арматурной сеткой, либо сошлифовка со старой стяжки поверхностного
2. Изготовление путем механического перемешивания раствора для заливки и введение в раствор различных добавок.
3. Заливка полов с установлением маячков, металлических разделительных пластин для разбивки пола на разноцветные элементы, выделением температурных швов.
4. Выдержка полов для набора необходимой прочности не менее 50 % от расчетной.
5. Сошлифовка поверхностного слоя для вскрытия мозаичных зерен и дальнейшая многостадийная шлифовка — полировка с помощью различных напольных или ручных шлифовально-полировальных агрегатов, оснащенных абразивными либо алмазными элементами с различной крупностью зерна.
6. Очистка полученной шлифованной или полированной поверхности и покрытие (по необходимости) ее различными декорирующими или другими специальными составами. [34]
В качестве заполнителя в бетоне для мозаичных покрытий полов предлагается применять прочный и износостойкий пористый щебень — дорсил.
Дорсил получают плавлением шихты из песка и доломита с добавлением газообразователей и модификаторов.
Дорсил выпускают белого, голубого, зеленого, лилового цветов. Средняя плотность зерен 1650–1750 кг/м3, пористость 32–37 %, поры замкнутые, водопоглощение составляет 5–7 %. Физикомеханические свойства дорсилового щебня достаточно высокие: прочность при сдавливании в цилиндре 75–80 МПа, износостойкость не более 25 %.
Особенностью дорсила является невосприятие им пыли и грязи, несмотря на шероховатую поверхность, что подтвердил многолетний опыт эксплуатации асфальтобетонного покрытия с дорсилом на ул. Пушкина в Москве. Поверхность дорсила сохраняет белизну при любой погоде и не загрязняется битумом и сажей. Преимуществом материала в бетоне для мозаичных покрытий полов является относительно низкая плотность его зерен при высокой износостойкости. Плотность зерен дорсила составляет от 0,8 до 0,85 плотности цементного теста, поэтому в достаточно пластичных смесях зерна при виброуплотнении всплывают на 1/7…1/5 диаметра. Благодаря этому толщину снимаемого для выявления декоративного заполнителя слоя можно снизить почти в 2 раза по сравнению с обычными мозаичными бетонами.
В качестве модифицирующей полимерной добавки использовали водорастворимую эпоксигидантоиновую смолу ЭГ-10, отверждаемую водорастворимым аминным аддуктом Т-4М-10. Оба полимерных компонента не имеют запаха и не выделяют вредных веществ. Оптимальное для этой полимерной системы П/Ц равно 0,03 при соотношении «смола: отвердитель», равном 3:1.
Бетоны на дорсиловом щебне названы бетосилом. Состав бетосила на двух фракциях дорсила (песок 0,16—5 мм и щебень 5— 10 мм) — 1:1,2:1,7 (по массе) при В/Ц, обеспечивающем подвижность смеси ОК 3–4 см.
