экономия времени;
обеспечение высокого уровня звуко- и теплоизоляции помещения;
возможность размещения инженерных коммуникаций;
срок эксплуатации не менее 50 лет, что подтверждено испытаниями;
уменьшение нагрузки на перекрытия пола;
способность выдерживать нагрузки 3–5 т/м2, что делает возможным применение не только в жилых и административных, но и в промышленных помещениях;
значительное увеличение срока службы эксплуатируемого слоя, особенно паркета, за счет проветривания конструкции, а также устойчивости от аварийных протечек и попадания влаги на бетонную плиту. [26, 27, 28]

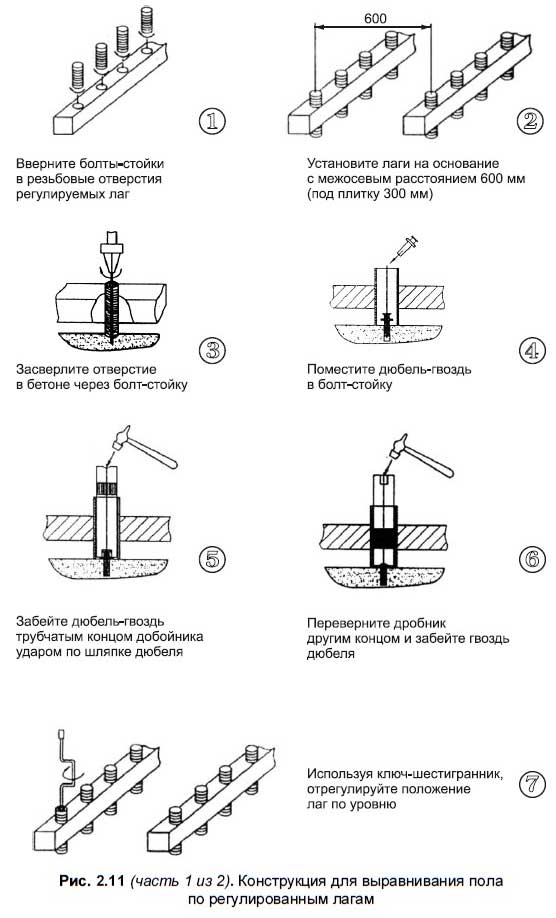

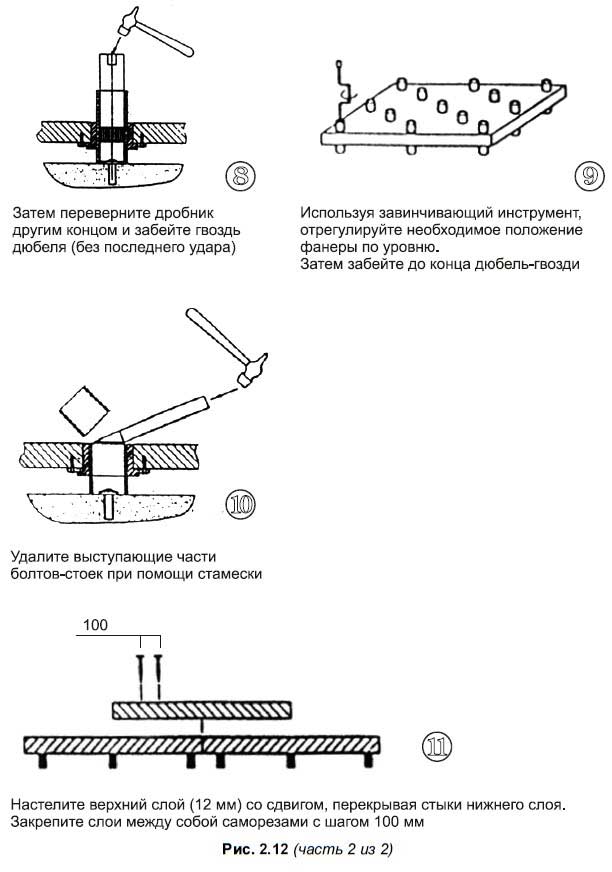

Инструкции по установке регулируемых лаг и фанеры приведены на
Глава 3
Устройство и оформление деформационных швов
Бетон во время твердения усаживается неравномерно: усадка верхней части происходит быстрее нижней. Края стяжки «приподнимаются» над центром, и она стремится «завернуться». Образующиеся в результате внутренние напряжения приводят к образованию трещин.
Для того чтобы дать трещине возможность появиться в виде прямой линии и в том месте, где ее возникновение желательно, устраивают усадочные швы. В результате стяжка дает трещины не хаотично, а в заданном направлении.
Нарезка усадочных швов осуществляется после завершения финишной обработки поверхности бетона. Если швы создаются позже, то вероятно появление случайных трещин. На сухом бетоне нарезка должна производиться как можно быстрее, чтобы не начали осыпаться края швов. Обычно рекомендуется делать это при нормальной температуре — через 12 часов, при пониженной — через 24 часа после укладки бетона.
Традиционно для получения ровного пропила под усадочный шов строительными бригадами используется метод «отбивания линии» намеленной веревкой. Это позволяет очень точно «попасть» по прямой, соединяющей оси колонн. Важность попадания обусловлена тем, что в противном случае красиво устроенный шов не поможет избежать появления трещины, которая пройдет аккуратно по линии осей.
Количество и расположение швов устанавливают исходя не только из коэффициента температурного расширения материалов, но и учитывая усадку бетона и возможные деформации, которые чаще всего возникают на местах сопряжения пола с фундаментами под оборудование, стенами и колоннами.
Пропил или прорезка усадочных швов выполняется специальным оборудованием — резчиком швов, с использованием алмазного или корундового диска.
Общие рекомендации специалистов по созданию промышленных полов таковы: усадочные швы должны быть нарезаны по осям колонн и стыковаться с углами швов, идущими по периметру. Швы должны быть прямыми и не иметь ответвлений. Карты пола, образуемые усадочными швами, должны быть по возможности наиболее квадратными. Длина карты не должна превышать ширину более чем в 1,5 раза. Общее правило — чем меньше карта, тем меньше вероятность хаотичного растрескивания. Глубина пропила составляет 1/3– 1/4 толщины стяжки. Обычно швы нарезаются картами 6x6 м в той же последовательности, в какой укладывался бетон.
При наличии в помещении влажных процессов особое значение приобретает герметичность швов, поскольку ее отсутствие приводит к отслаиванию органических покрытий от плиты
Заполнение усадочных швов осуществляется по прошествии не менее 3 недель с момента укладки бетона. Это связано с тем, что его усадка протекает в течение достаточно длительного периода (первые 3 месяца — интенсивная), поэтому заполнение швов герметиками необходимо производить как можно позже. По мнению специалистов, заполнение швов в бетонных полах толщиной 100–150 мм можно начинать не ранее 1,5–2 месяцев после их устройства. Для полов толщиной 200–300 мм этот срок не должен быть менее 3 месяцев.
Такие требования усложняют организацию работ. С другой стороны, заполнение швов ранее указанного срока, как правило, приводит к нарушению адгезии между герметиком и краями шва, что может вызвать необходимость ремонта швов в условиях эксплуатируемого производства.
Перед заполнением шов необходимо очистить от грязи и пыли путем продувки его сжатым воздухом. Наиболее распространенный метод — когда основная часть пропила (кроме 10 мм в верхней части) заполняется вспененным полиэтиленом круглого сечения с диаметром на 3–5 % превышающим ширину (толщину) диска, использовавшегося для прорезки. Оставшиеся 10 мм заполняются герметиком. Как отмечают специалисты, наиболее эффективно использование жестких полиуретановых или эпоксидных герметиков с высокой твердостью и невысокой эластичностью (относительное удлинение до 150 %).
Тип герметика зависит от нагрузок и условий эксплуатации. Так, на многих промышленных и пищевых предприятиях полы должны легко мыться и выдерживать высокую транспортную нагрузку. Герметики для таких полов должны быть достаточно твердыми, чтобы поддерживать края шва и предотвращать их скалывание, и достаточно пластичными, чтобы выдержать легкое открытие и закрытие шва.
«Намертво» сцепляясь с краями пропила герметик дает возможность стяжке двигаться как в горизонтальном, так и в вертикальном направлении, а высокая твердость не позволит ему деформироваться под действием практически любых нагрузок на поверхность бетонного пола. Для заполнения усадочных швов наиболее подходящими являются однокомпонентные полиуретановые герметики.
Как отмечают специалисты, укладка пенополиэтиленового шнура и заполнение герметиком на глубину 5–7 мм не всегда обеспечивают долговечность пола. Часто края швов под воздействием интенсивного движения скалываются, что приводит к дальнейшему разрушению поврежденных участков. В зарубежной литературе есть рекомендации не использовать пенополиэтиленовый шнур вообще, а заполнять герметиком шов на всю глубину. [134]
Если на пол действуют значительные механические нагрузки, деформационные швы окаймляют стальными уголками. Способ оформления деформационного шва с помощью уголка и герметика очень дешев и широко применяется в настоящее время, даже при том, что имеет существенный недостаток — в зоне примыкания по краям шва происходит разрушение бетонной плиты.
Еще один из хорошо известных, но редко сейчас используемых способов оформления деформационных швов — применение элемента (пластины) скольжения. Это стальной лист толщиной 3 мм, закрепленный на двух подстилающих листах (2 мм).
В случае применения пластины скольжения незакрепленная часть либо загибается, либо создает перепад высоты. Этот способ полностью исключает какую-либо декоративную нагрузку.
Для защиты кромок швов от скалывания при устройстве деформационных швов используются также профильные конструкции.
