Устройство полов. Материалы и технологии
Шрифт:

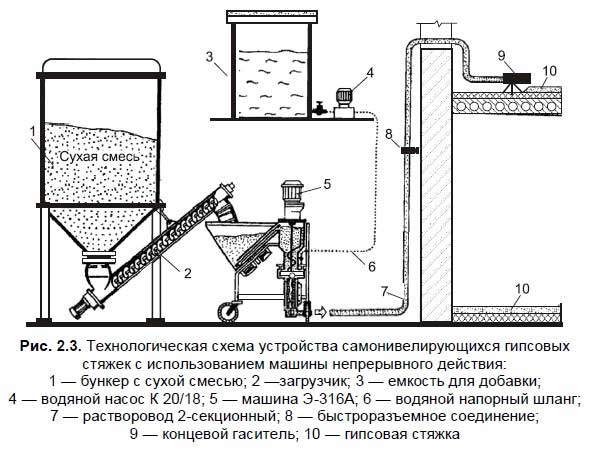

На рис. 2.3 приведена технологическая схема устройства гипсовых стяжек с использованием машин непрерывного действия.
На объект доставляется либо гипсовое вяжущее, либо сухая смесь вяжущего с добавками. Способы доставки вяжущего и его загрузки в машину (высота загрузки 0,93 м) выбираются исполнителем работ. Характер загрузки машины — непрерывный. Параллельно подаче сухого материала в машину подается под давлением не
Машина обеспечивает приготовление в непрерывном режиме гипсового раствора и подачу его винтовым насосом к месту укладки.
Изготовление стяжки. Заливку самонивелирующегося раствора начинают из глубины помещения способом «на себя», постепенно продвигаясь к выходу. При этом необходимо следить, чтобы на залитой площадке не было наплывов массы. В процессе укладки раствора не допускается интенсивное механическое воздействие на уложенный слой. В случае необходимости принудительное подравнивание стяжки должно осуществляться при погружении правила в раствор не более чем на половину толщины слоя. Ноги рабочего должны быть защищены специальными подножками (рис. 2.4).
Передвигаться по стяжке можно после достижения ею прочности 2,5 МПа. Цементно-песчаная стяжка требует систематического ухода: поливки водой раз в 7 дней, покрытия поверхности опилками с последующей их уборкой. Гипсовые стяжки такого ухода не требуют. Применение самонивелирующихся стяжек позволяет увеличить производительность труда одного рабочего в смену до 60 м2. [6]
Для наливных самонивелирующихся стяжек под полы на основе гипсоцементно-пуццолановых вяжущих (ГЦП) разработана комплексная добавка, которая состоит из суперпластификатора С-3 и тринатрийполифосфата.
Сочетание этих добавок (табл. 2.5) позволило повысить прочность и регулировать сроки схватывания в необходимых пределах. Изменяя соотношение компонентов в комплексной добавке, можно получить и другие сроки схватывания и твердения, при этом не снижая прочности.
Введение комплексных химических добавок в оптимальных количествах значительно интенсифицирует кинетику нарастания прочности и увеличивает ее абсолютные показатели во все сроки твердения, особенно в первые часы.
В отличие от композиций наливных стяжек, изготовляемых на основе гипсового вяжущего, интенсивный набор прочности гипсоцементно-пуццолановой композиции происходит и при 100 %-й относительной влажности окружающей среды, т. е. в условиях, исключающих высыхание.
Гипсоцементно-пуццолановые композиции применяются для устройства стяжек под полы как в жилых и общественных, так и в промышленных зданиях. [5]
Сухие строительные смеси (ССС) на основе гипсовых вяжущих благодаря своим превосходным свойствам используются для устройства полов.
Составы обладают быстрым
Новым этапом развития применения гипсовых вяжущих стало использование модификаторов гипсовых вяжущих серии МГ, представляющих сочетание минеральных и органических компонентов, оптимизированных по составу и подвергнутых специальной обработке.
Принцип действия таких модификаторов основан на создании условий для образования водоустойчивых соединений, формировании более плотной структуры и высокой дисперсности новообразований твердеющей системы при низком содержании воды.
В МГСУ разработана технология и материалы для устройства самовыравнивающихся быстротвердеющих стяжек и прослоек полов. Стяжки выполняются из модифицированного гипсопоробетона, а прослойки — из самоуплотняющегося состава на основе модифицированного гипсового вяжущего. Конструкция соответствует требованиям СНиП 2.03.1388 и рекомендована для применения в жилых и общественных зданиях.
В составах ССС, применяемых для стяжек и прослоек полов, используются качественные заполнители на основе гипсового вяжущего и модификатора гипса, придающего материалу повышенную прочность и водостойкость.
Полученная конструкция обладает высокими эксплуатационными характеристиками. Используемый в качестве стяжки пола модифицированный гипсопоробетон при плотности в сухом состоянии 600—1000 кг/м3 обладает прочностью при сжатии в возрасте 28 суток до 10 МПа, а в возрасте 4 часов — до 3 МПа, это позволяет исключить технологические перерывы для производства последующих работ.
Материал не имеет усадки и обладает повышенной трещиностойкостью. Прочность при сжатии прослойки пола до 20 МПа обеспечивает необходимые характеристики для жилых и общественных зданий. Индекс приведенного уровня ударного шума под перекрытием при толщине стяжки 30 мм и прослойки 5 мм — не менее 56 Дб, соответственно, при 40 мм и 5 мм — не более 60 Дб. Индекс изоляции воздушного шума при толщине стяжки 30 мм и прослойки 5 мм — не менее 52 Дб, соответственно, 40 мм и 5 мм — не менее 54 Дб.
Стоимость одного квадратного метра стяжки и прослойки пола на основе гипсового вяжущего при толщине 50 мм сопоставима с традиционными цементно-песчаными растворами, но сроки производства работ сокращаются в два раза, а при использовании механизированных технологий — в 6 раз. [7]
Самовыравнивающаяся смесь на основе высокопрочного альфа-гипса применяется для выравнивания полов по твердым и насыпным основаниям в жилых помещениях, конторах, общественных зданиях и других помещениях с соответствующей нагрузкой на пол (прочность на сжатие 20 МПа), с последующим устройством облицовочных напольных покрытий, таких как: керамическая плитка, текстильные ковры, пластиковые покрытия, линолеум, паркет, деревянные плиты, пробка, теплые полы, наливные полы. Пригодна к перекачке.
1
СНиП 2.03.13–88; СНиП 3.04.01–87; Гигиенический сертификат № 78; СП. 05.570.П09175.Т.98.
