Третий способ предполагает параллельную укладку подающей и обратной труб. При такой схеме возможно образование тепловой «зебры», когда соседние участки пола нагреваются неравномерно.

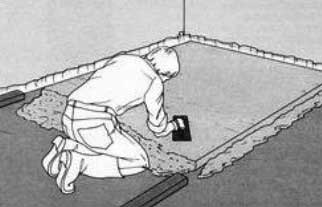

Смонтированные контуры обычно крепят к арматурной сетке. Существуют и другие способы фиксации, например, при помощи элементов профилированной теплоизоляции. Водяной теплый пол бетонируют после успешного завершения гидравлических испытаний системы. В это время отопительные контуры находятся под рабочим давлением. Раствор для стяжки замешивают в строгом соответствии с рецептурой производителя системы напольного отопления,
Система теплых полов запускается не раньше, чем через 28 дней после устройства стяжки, т. е. срок, за который бетон набирает 70 % прочности.
РХТУ им. Д. И. Менделеева, МФТИ, ВНИИжелезобетон, МГСУ разработали сухую смесь для устройства обогреваемых полов. Фирма «Победит» начала производить материал, который получил название Победит и может использоваться для устройства бетонных стяжек полов, в которые вмонтированы тепловыделяющие элементы при перепаде температуры нагревателя и обогреваемого помещения до 200 °C.
Состав содержит цементно-песчаную смесь, компенсаторы тепловых расширений, регуляторы твердения, наполнители, пластификаторы и армирующие добавки и обеспечивает равномерное распределение тепла по поверхности, при застывании не создает остаточных напряжений, не дает усадки, обладает хорошей теплостойкостью и морозостойкостью.
Состав Победит АМ-8 применяется для устройства стяжек толщиной 2–7 см при температуре нагревательного элемента 150 °C и отличается высокой пластичностью, адгезией к бетонным, кирпичным и другим основаниям (2,7 МПа).
Состав Победит АМ-9 применяют для заделки нагревательных элементов с температурой до 200 °C слоем 5—15 см для полов с повышенными нагрузками (М500). Материал пригоден для применения и эксплуатации на улице.
Отличительной особенностью материала является эффективность в конструкциях, эксплуатируемых в режиме периодического нагревания и охлаждения (табл. 9.1).
Состав набирает 10–15 % прочности через 24 ч и готов к минимальным механическим нагрузкам, а через 7 суток прочность составляет уже 50–75 % и позволяет выдержать полную тепловую нагрузку.
Смеси сертифицированы Госстроем России и применены при устройстве теплого пола в ряде жилых зданий и здании церкви МВД в Москве.
Водяные теплые полы можно монтировать и «сухим» методом. Он применяется при устройстве напольного отопления под деревянным перекрытием. [119–122]
Одной из самых современных систем напольной отопительной системы является система WIRSBO. Основная особенность ее в том, что используются не металлические трубы, а полиэтиленовые. Носят они международное название PEX-труба, изготавливаются из HD-полиэтилена (High Dencity — «высокая плотность»), модифицированного пероксидом при высоких температурах, и обладают целым спектром особенностей:
не ржавеют;
выдерживают огромные перепады температур: от -100 до +100 °C;
прекрасно гнутся как в холодном состоянии, так и «на горячую», причем ошибки при изгибе устранить очень просто: достаточно
обладают очень низким коэффициентом трения, тем самым препятствуя отложению загрязнений и накипи на стенках;
отличаются низким коэффициентом падения давления воды и обеспечивают большую скорость ее подачи;
очень прочны механически при минимальном весе: метр трубы диаметром 16 мм весит порядка 100 грамм;
легко режутся и обрабатываются самым простым инструментом;
экологически чисты.
Для препятствия кислородной диффузии разработана особая труба PE PEX, которая имеет специальный слой из материала PVAL (поливинилгидрооксид) или EVOH (этилвинилгидрооксид). При использовании PEX-труб надо отметить исключительную простоту и надежность соединений при монтаже.
Быстрый и простой способ для укладки труб WIRSBO — это использование специальных полистироловых реек со скобами. Трубы закрепляются к стальной арматуре перед установкой направляющих реек (рис. 9.1).
Основной принцип при монтаже: петли пластиковых труб укладываются с определенным шагом и в нужной конфигурации (спирально, зигзагом или «улиткой») на бетонное или иное основание «черного» пола, прикрепляются проволокой к арматурной сетке или защелкиваются в специальных пластиковых фиксаторах, затем заливаются слоем жидкого бетона (рис. 9.2, а). После застывания стяжки система готова к включению. Особое внимание здесь нужно обратить на следующие моменты:
все штукатурные работы в помещении должны быть закончены до начала монтажа труб, чтобы не загрязнить их и не повредить;
перед началом монтажа следует провести укладку всей необходимой гидро- и теплоизоляции пола и стен;
в любых бетонных зданиях имеются так называемые швы расширения полов, и при пересечении такого шва пластиковая труба должна быть защищена металлической втулкой, а арматурная сетка в этих местах разрезается;
минимальный радиус изгиба PEX-трубы в общем случае равен ее пяти наружным диаметрам, т. е. при размере трубы в 20 мм радиус изгиба составит 100 мм. Следовательно, этот показатель и определит шаг укладки петель отопления, а если необходимо уложить трубы с меньшим шагом, придется выполнять изгибы в «грушевидной» форме;
при подключении петель отопления к подающему и возвратному коллекторам очень удобно пользоваться специальными угловыми изгибателями-кондукторами, фиксирующими изгиб на угол 90°;
после заливки бетоном необходимо выдержать нужный срок (обычно 21 день) для полного и правильного застывания стяжки, прежде чем включать систему отопления.
В случае, если применение наливной бетонной стяжки не представляется возможным, например, в старых зданиях с балочными металлическими или деревянными перекрытиями, вполне можно использовать способ крепления нагревательных труб снизу, под несущей поверхностью, с помощью алюминиевых пластин (рис. 9.2, б). Для этой цели создана система WIRSBO-Alu. [123]
