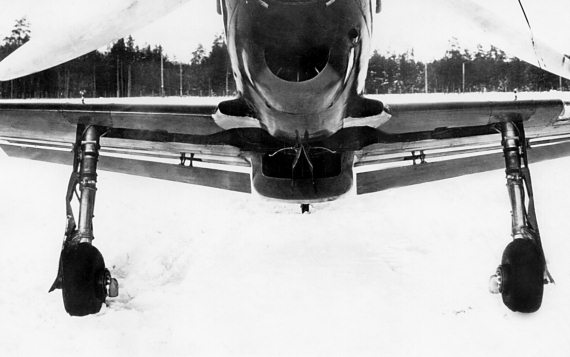

Аварийная посадка летчика Г.М. Шиянова 7 декабря 1940 г. на аэродроме ЛИИ по причине неисправности шасси
Весной 1941 г. предусматривались дальнейшие доводки СК-2 с целью получения более высоких значений максимальной скорости. В частности, предполагалась установка радиатора охлаждения, полностью убираемого в полете в фюзеляж. Работы эти затянулись, а в связи с начавшейся войной полностью прекратились.
Основные технические и летные характеристики СК-2
*Посадочные
ЦАГИ ИС (ИС-ЦАГИ)
Хотя экспериментальный СК во многом являлся прототипом истребителя, реальность его появления была весьма отдаленной, а перспективы неопределенны. Поэтому еще до окончания постройки первого опытного экземпляра СК в КБ ЦАГИ приступили к проектированию полноценного и вполне реального самолета – истребителя. Эта работа, которая велась в соответствии с необъявленным конкурсом на лучший прототип нового советского истребителя, получила наименование ЦАГИ ИС. Самолет проектировался по хорошо распространенной схеме свободнонесущего моноплана с низкорасположенным трапециевидным крылом. Двигатель М-105 с трехскоростным нагнетателем Э42А конструкции ЦИАМ или М-106, вооружение – два синхронных крупнокалиберных пулемета Березина и два синхронных ШКАС в фюзеляже.

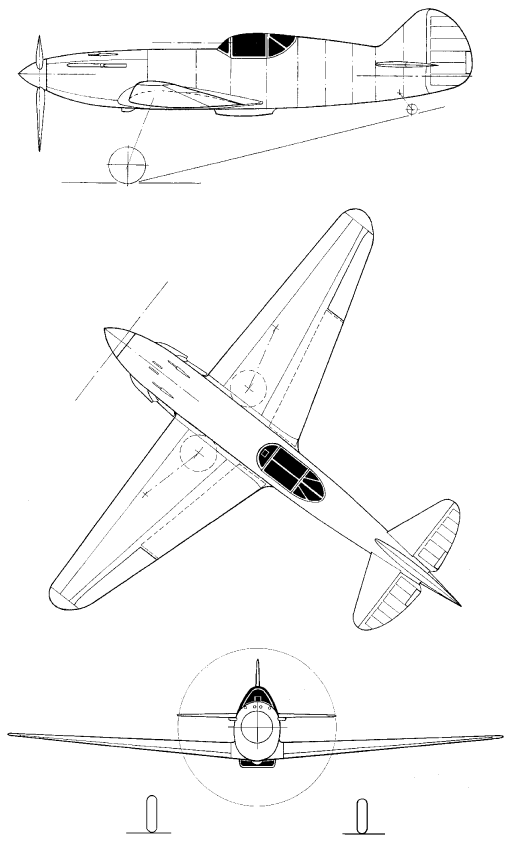

Схемы экспериментального истребителя СК и СК-2

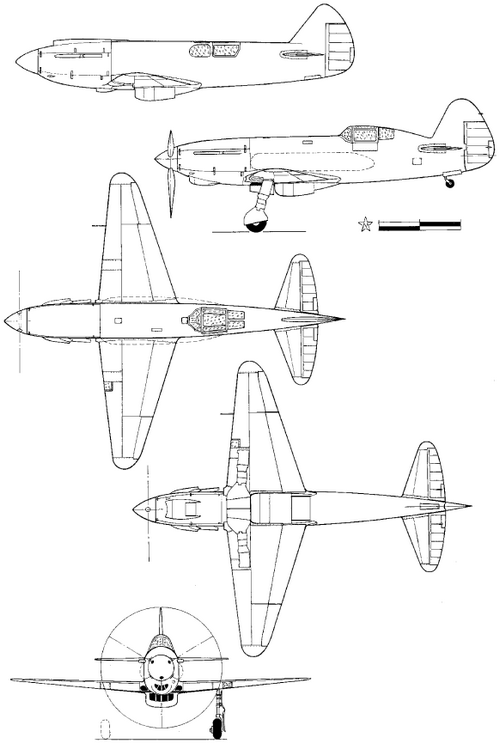

Проект истребителя ЦАГИ-ИС. 1940 г.
Общие виды эскизного проекта самолета ЦАГИ ИС конструктор Бисноват подписал 1 августа 1939 г. и уже на следующий день, 2 августа, вся документация была представлена для рассмотрения. Конструктивное исполнение поначалу замысливалось из дерева, затем проект с некоторым уменьшением размеров переработали полностью под металлическую конструкцию. Тоннель водяного радиатора первоначально предполагался за кабиной пилота с выходом охлаждающего воздуха в верхней части фюзеляжа. Однако результаты продувок в аэродинамической трубе ЦАГИ не подтвердили преимуществ этого варианта и от него отказались, остановившись на обычной подфюзеляжной схеме размещения радиатора.

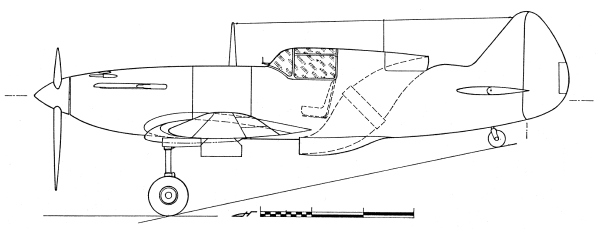

Проект ЦАГИ-ИС в варианте с верхним размещением радиатора охлаждения
Разработка ЦАГИ ИС продолжалась в течение более полугода. В феврале – марте 1940 г. рассматривался макет самолета, готовность рабочих чертежей в этот период оценивалась на 70 %. Впрочем, дальнейшего развития самолет не получил. 4 марта 1940 г. работы по ЦАГИ ИС, в соответствии с постановлением правительства за № 127сс, были прекращены.
Основные расчетные характеристики ЦАГИ ИС
Летающая лаборатория ДБ-3 с установленным вертикально фрагментом крыла, предназначенным для исследования профилей «с ламинизированным пограничным слоем». Конструктивная разработка велась под руководством М.Р. Бисновата. 1941 г.
* С двигателем М-105 на высоте 5000 м
** С двигателем М-105 ПЦН на высоте 11 600 м
Другие работы
До июня 1941 г. в КБ ЦАГИ под руководством Бисновата велась конструктивная разработка нового крыла с концевыми элеронами для самолета УТ-1э, для самолета УТ-2
Последней работой М. Р. Бисновата в довоенный период стало проектирование двухмоторного, двухместного истребителя СК-3. С двумя двигателями АМ-37 планировалось получение максимальной полетной скорости 700 км/ч. Полетный вес СК-3 по расчетам составлял 6290 кг, нагрузка на крыло – 188 кг/м 2. Вооружение: две 23–мм пушки и два крупнокалиберных пулемета вперед, один пулемет 12,7 мм для обороны задней полусферы.
По другим данным, нагрузка на крыло для СК-3 составляла 192 кг/м 2, площадь крыла 33,7 м 2. Расчетная максимальная скорость 705 км/ч на 7000 м, дальность полета 710 км, посадочная скорость 121–131 км/ч, практический потолок 11900 м.
Разработка СК-3 не вышла далее подготовки эскизного проекта. Считалось, что двухмоторных многоцелевых самолетов в разработке находится уже достаточно, поэтому экспертная комиссия НКАП, рассмотревшая проект СК-3 29 августа 1940 г., признала его разработку нецелесообразной.
Истребители А. А. Боровкова и И. Ф. Флорова
Среди опытных самолетов – истребителей, построенных в Советском Союзе накануне Второй Мировой войны, встречается немало интереснейших летательных аппаратов. Несколько оригинальных бесстоечных бипланов, известных под общим обозначением как И-207, были спроектированы и построены под руководством конструкторов А. А. Боровкова и И. Ф. Флорова. В период 1936—41 гг. проходили летные испытания пять самолетов этого семейства со следующими обозначениями: № 7211 М-85; И-207/1 М-62 («Изделие 7» № 1); И-207/2 М-63 («Изделие 7» № 2); И-207/3 М-63 («Изделие 8»); И-207/4 М-63Р («Изделие 9»). Кроме перечисленных построенных образцов в активе конструкторского дуэта значились и другие перспективные проекты. Ниже приводится краткая история всех предвоенных разработок, осуществленных Алексеем Андреевичем Боровковым и Ильей Флорентьевичем Флоровым.
Опытный истребитель № 7211. Аэродром авиазавода № 21, 1937 г.
Практическая деятельность в авиации для двух молодых инженеров началась в начале 1930–х годов. На Горьковском авиазаводе № 21 работать им поначалу пришлось в Чертежно – конструкторском отделе (ЧКО), который обслуживал нужды серийного производства. Выпускаемый в ту пору авиазаводом истребитель И-5 начиная с 1933 г. являлся основным в советских ВВС, поэтому в отделе приходилось заниматься его улучшением и совершенствованием. В 1934 г. назрела острая необходимость создания двухместного учебно – тренировочного истребителя, который предполагалось построить на основе И-5. В воинских частях и летных школах для обучения и тренировок тогда в основном использовали двухместные разведчики Р-5, что, естественно, было явлением ненормальным. Управление ВВС, задавшись целью немедленно разрешить вопрос с учебным истребителем, в какой-то момент даже предлагало закупить итальянский двухместный биплан «Фиат». Однако построить отечественный аппарат такого предназначения представлялось более целесообразным, поэтому задание на его проектирование поручили горьковским инженерам. Для этого на заводе под руководством ведущего инженера Б. В. Куприянова организовали инициативную группу, в состав которой вошли А. А. Боровков и И. Ф. Флоров.
Модернизированный самолет был спроектирован и построен в течение месяца – уже 5 августа 1934 г. его успешно облетал заводской испытатель П. Л. Павлушев. Учебно – тренировочный И-5 имел серийный № 6211, что означало тип 6, авиазавод № 21, первый экземпляр. После благополучного прохождения необходимых летных испытаний машина получила обозначение УТИ-1 и была предложена для запуска в серийное производство. По неподтвержденным данным, всего в Горьком выпустили порядка 20 УТИ-1.
