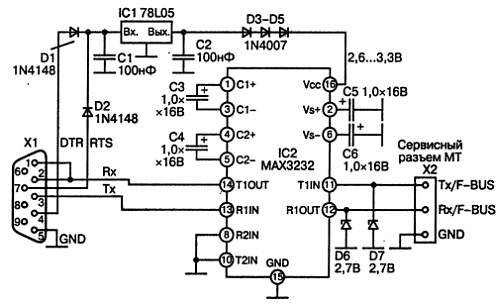

Рис. 22. Принципиальная схема кабеля F-BUS для мобильных телефонов NOKIA
Особенностью данной схемы является применение микросхемы МАХ3232. Уровни сигналов в линиях Rx и Тх ограничены стабилитронами 2,7 В. Такой сервисный кабель может работать, например, с мобильными телефонами NOKIA моделей 3310.или 6110.
Комбинированные кабели F-BUS/M-BUS
Комбинированные кабели F-BUS/M-BUS,

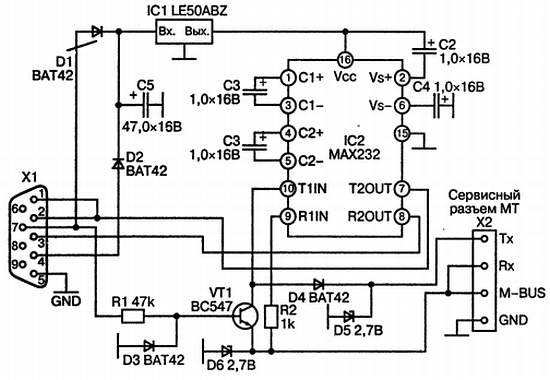

Принципиальная схема одного из наиболее распространенных вариантов приведена на рис. 23.
Глава 6
ЭЛЕКТРОМУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ
6.1. Приставка «тремоло» для электрогитары [11]
Устройство, принципиальная схема которого приведена на рис. 27, можно использовать в качестве блока так называемого эффекта «тремоло» (tremolo) для электромузыкальных инструментов и, в первую очередь, электрогитар.

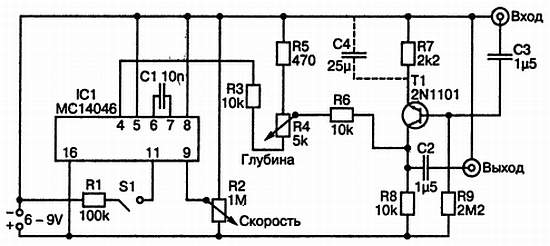

Рис. 27. Принципиальная схема приставки «тремоло»
Основу схемы составляет генератор плавающих импульсов, рабочая частота которого устанавливается потенциометром R2 в пределах от 5 до 2500 ГЦ. Данное устройство рекомендуется подключать между предварительным и оконечным усилителями. При необходимости приставку можно отключить с помощью переключателя S1. Обычно выключатель S1 располагается в специальной ножной педали. Оба используемых потенциометра имеют линейную характеристику.
6.2. Бустер для электрогитары [12]
Предлагаемая конструкция, принципиальная схема которой приведена на рис. 28, используется для изменения окраски звука электрогитары. Синусоидальный сигнал в этом устройстве ограничивается до сигнала, близкого к прямоугольным импульсам.
Каскад на операционном усилителе OZ1a микросхемы IO1, имеющий переменный коэффициент усиления, увеличивает амплитуду входного сигнала. Конденсатор С13 подавляет высшие гармоники сигнала, пропуская низшие гармоники. Непосредственное ограничение сигнала осуществляется с помощью диодов D1-D4, включенных в цепи обратной связи транзисторов Т1 и Т2. При меньшем коэффициенте усиления входного усилительного каскада ограничение сигнала будет меньше и наоборот. Тоновая окраска (содержание высших гармоник) регулируется потенциометром РЗ. Каскад на операционном усилителе OZ1b микросхемы IO1 обеспечивает низкое выходное сопротивление устройства и необходимый уровень сигнала на его выходе.
Питание данного устройства осуществляется от батареи напряжением 9 В при потребляемом токе (без диода D6) 1 мА. В качестве микросхемы IO1 выбрана микросхема типа TL062, имеющая малый потребляемый ток. Для контроля состояния батареи, а также для того, чтобы музыкант не забывал выключить устройство, в цепь питания может быть включен диод D6, который также должен иметь малый рабочий ток.
Благодаря малому количеству используемых деталей, устройство можно разместить в любом подходящем корпусе. Выключатель напряжения может быть механически соединен с одним из потенциометров.

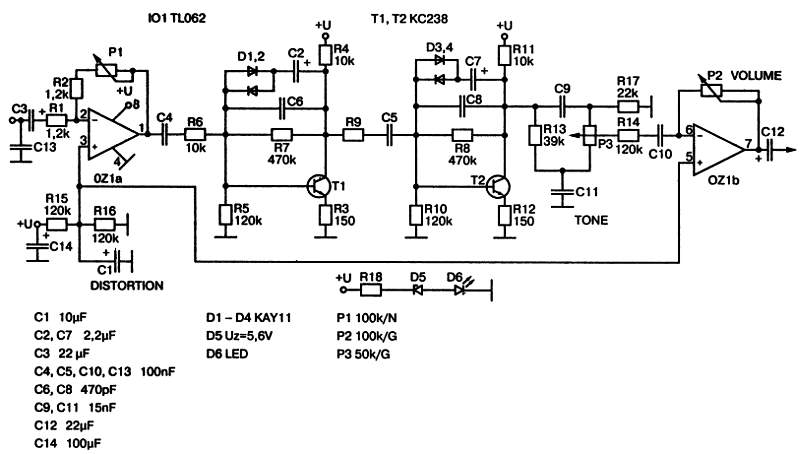

Рис. 28. Принципиальная схема бустера для электрогитары
6.3. Приставка «Fuzz Face» [13]
История

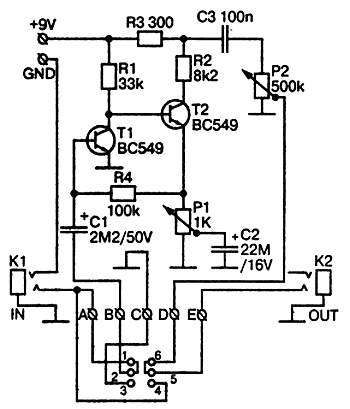

Рис. 29.Принципиальная схема приставки «Fuzz Face»
Первоначально в схеме использовались германиевые транзисторы, однако последующая их замена на кремниевые транзисторы практически не повлияла на работу приставки. Потенциометром Р1 устанавливается уровень эффекта «fuzz». При этом потенциометр Р1 формирует постоянное напряжение смещения, подаваемое на базу транзистора Т1.
Коэффициент усиления изменяется в зависимости от положения движка потенциометра Р1, который через конденсатор С2 соединен с корпусом. Уровень выходного сигнала регулируется потенциометром Р2. Ножной выключатель, подключенный к контактам А-Е, обеспечивает переключение между режимами так называемого «чистого» звука и искаженного сигнала. В режиме «чистого» звука одновременно замыкается на корпус и база транзистора Т1.
Питание приставки осуществляется от батарейки напряжением 9 В или от внешнего источника питания. При этом напряжение питания на приставку подается автоматически при подключении монофонического разъема типа «jack» к входному разъему К1.
Все детали приставки, за исключением ножного выключателя, размещены на односторонней печатной плате. Печатная плата устройства и расположение деталей на ней приведены на рис. 30.
Собранная без ошибок и из исправных деталей приставка сразу готова к работе и дополнительного налаживания не требует.

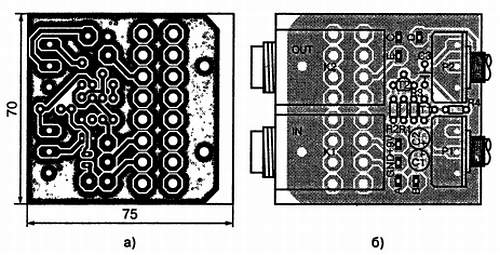

Рис. 30. Печатная плата (а) и расположение элементов (б) приставки «Fuzz Face»
6.4. Увеличение длительности звучания электрогитары [14]
В отличие от приставок «fuzz», в которых сигнал симметрично ограничивается, в данном устройстве сигнал от электрогитары искажается минимально. Коэффициент усиления приставки увеличения длительности звучания электрогитары изменяется в зависимости от значения уровня входного сигнала. При этом обеспечивается минимальное изменение уровня сигнала на выходе данного устройства при изменении уровня входного сигнала в определенных пределах. Таким образом, данная приставка выполняет примерно те же функции, что и, например, схема автоматической регулировки уровня записи (АРУЗ) в магнитофоне. На практике рассматриваемый эффект проявляется в том, что звучание гитары длится дольше.
Принципиальная схема приставки для увеличения длительности звучания электрогитары приведена на рис. 31.

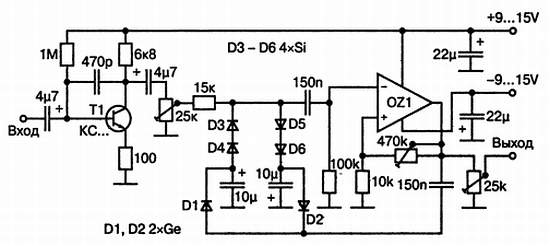

Рис. 31. Принципиальная схема приставки для увеличения длительности звучания электрогитары
Сигнал, поступающий на вход приставки со звукоснимателя электрогитары, усиливается каскадом, выполненным на транзисторе Т1. Подстроечным потенциометром, имеющим сопротивление 25 КОм, устанавливается базовая чувствительность устройства. Усиленный сигнал далее подается на диодный делитель и каскад усиления, выполненный на операционном усилителе. С выхода операционного усилителя OZ1 усиленный сигнал проходит не только на выход приставки, но и через конденсатор емкостью 150 nF поступает на симметричный выпрямитель, выполненный на германиевых диодах D1 и D2.
