R2 = R1 x (V_akk/V_sen– 1)

где:

V_akk – общее номинальное напряжение аккумуляторной батареи;

V_sen– напряжение на выводе 1 микросхемы IC2, которое должно составлять 1,2 В.

При этом общее напряжение аккумуляторной батареи рассчитывается по формуле:

V_akk = N x U_i

где:

N —

количество элементов в аккумуляторной батарее;

U_i — напряжение одного элемента, которое обычно составляет 1,2 В.

Так, например, при величине сопротивления резистора R1, равной 10 кОм, для аккумулятора, состоящего из шести элементов, величина сопротивления резистора R2 будет составлять:

R2 = 10 000 х (7,2/1,2–1) = 50 кОм

Если же предполагается заряжать один элемент, то резистор R1 не устанавливается, а величина сопротивления резистора R2 должна составлять 10 кОм.

В то же время изменение количества элементов в заряжаемой аккумуляторной батарее требует изменения напряжения U_пит поступающего от источника питания данного устройства. При этом минимальная величина напряжения источника питания рассчитывается по формуле:

U_пит= 3 + 2N,

где:

N — количество элементов в аккумуляторной батарее.

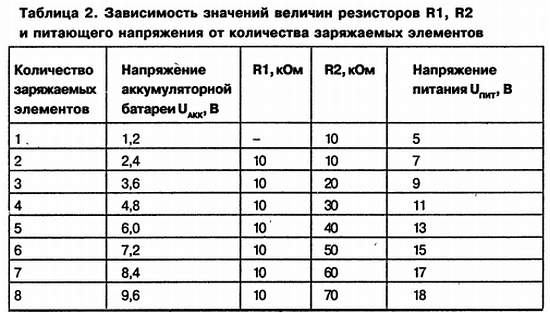

Зависимость значений величин резисторов R1 и R2, а также питающего напряжения от количества заряжаемых элементов приведена в табл. 2.

Необходимо отметить, что соответствующие значения величины напряжения U_пит при зарядке указанного в табл. 2 количества элементов могут быть и выше, однако это потребует дополнительного охлаждения микросхемы IC1, например, с помощью установки ее на радиатор.

Питающее напряжение микросхемы IC2 должно быть в пределах 3-18 В. В том случае, если потребуется одновременно заряжать большее количество элементов, то необходимо обеспечить, чтобы питающее напряжение микросхемы на выводе 8 микросхемы IC2 не превысило величины 18 В. При этом напряжение на выводах 2 и 3 микросхемы IC2 не должно превышать величину 20 В.

Значение величины тока зарядки в обычном режиме (I_ор) рассчитывается по формуле:

I_ор = (U_пит — U_D2 — U_akk)/R5

где:

I_ор – ток зарядки в обычном режиме (А);

U_пит – напряжение источника питания (В);

U_D2 — падение напряжения на диоде D2 (примерно 0,6 В);

U_akk – напряжение аккумуляторной батареи (В);

R5 —

величина сопротивления резистора R5 (Ом).

Обычно величина тока зарядки в обычном режиме выбирается равной 1/100 от значения емкости аккумуляторной батареи. При этом значение мощности, рассеиваемой на резисторе R5, определяется по формуле:

P_R5 = R5 x I²_op

При зарядке аккумулятора в ускоренном режиме значение величины тока зарядки (I_ур) рассчитывается по формуле:

I_ур = [U_IC1 + (U_ADJ x R4)]/R3

где:

I_ур – ток зарядки в ускоренном режиме (А);

U_IC1 — выходное напряжение микросхемы IC1 (В);

U_ADJ ток утечки микросхемы IC1 (примерно 50 мкА).

Величину тока зарядки в ускоренном режиме следует выбирать в зависимости от типа аккумулятора. Обычно этот ток должен быть в пределах 1–2 значения емкости аккумуляторной батареи. Ток зарядки в ускоренном режиме можно регулировать изменением сопротивления регулировочного резистора R4 в пределах, определяемых значением сопротивления резистора R3, а максимальная величина этого тока (I_макс) не может превышать максимального допустимого значения тока для микросхемы IC1, то есть величину 1,5 А

Минимальный ток зарядки в ускоренном режиме определяет величину сопротивления резистора R3. Значение сопротивления резистора R3 можно рассчитать, воспользовавшись следующей формулой:

R3 = U_IC1/U_min

Так, например, если выбрать значение минимального тока зарядки в ускоренном режиме равным 0,45 А, то сопротивление резистора R3 составит 2,7 Ом. При этом значение мощности, рассеиваемой на резисторе R3 определяется по формуле:

P_R3 = R3 x I²_ур = 2,7 x 0,45 x 0,45 = 0,55 Вт

Чтобы можно было в определенных пределах регулировать величину минимального тока зарядки, в предлагаемом устройстве желательно установить резистор R3 мощностью не менее 2 Вт.

Максимальный ток зарядки в ускоренном режиме с учетом выбранной величины мощности, рассеиваемой на резисторе R3 (в нашем примере 2 Вт), определяется по формуле:

I²_макс = P_R3/R3

В результате для выбранных параметров максимальный ток зарядки I_макс в ускоренном режиме будет составлять 0,86 А. Таким образом, при сопротивлении резистора R3, равном 2,7 Ом, и рассеиваемой на нем мощности 2 Вт ток зарядки можно изменять с помощью регулировочного резистора R4 в пределах от 0,45 А до 0,86 А. Такой ток считается оптимальным для пальчиковых аккумуляторов емкостью 450–850 мА.
