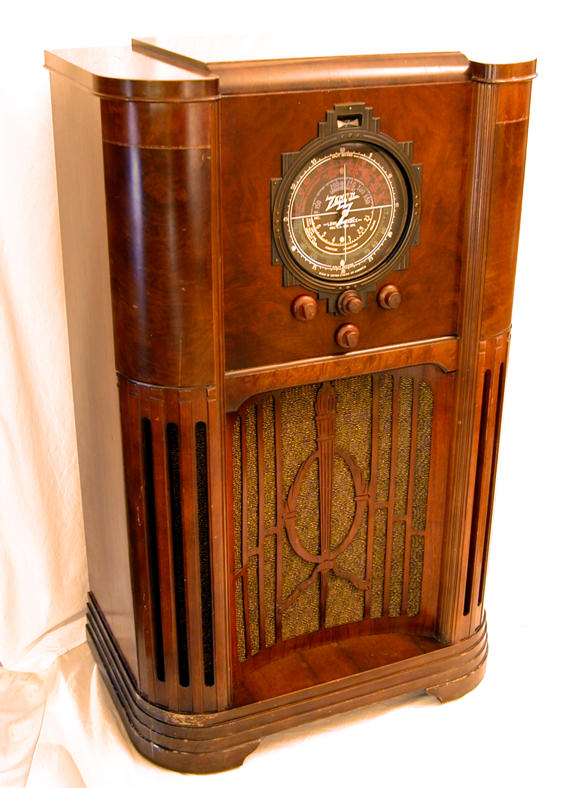

12-A-58 иногда называют "Baby стратосфере" после могучего Zenith Stratosphere 100Z, но этот "Ребёнок" возможно, лучших из потребительских радио, когда-либо созданных Зенитом. Zenith Stratospheres являются редкостью, как зубы курицы и он продаётся за десятки тысяч долларов, если вы его сможете найти хотя бы один.

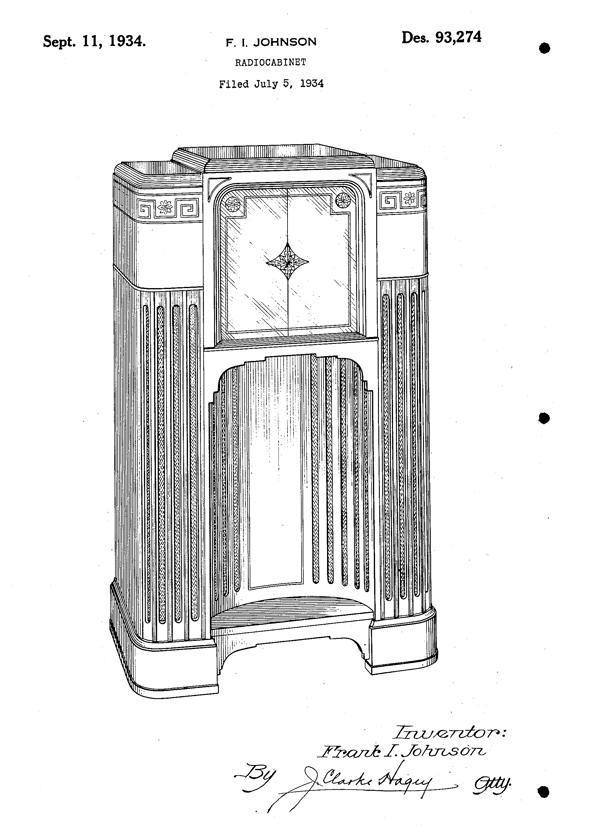

12-A-58 очень похож по внешнему виду и предлагает отличную производительность при значительно более низкой цене. Сравните 12-А-58 шкаф с патентом дизайна, для 1000Z Stratosphere
Zenith 22-H-698 Arlington (1942г.)
Решетка на колонке в 12-A-58 имеет изящный дизайн. Она сделана в стиле факела в память об Олимпийских играх в 1936 г.

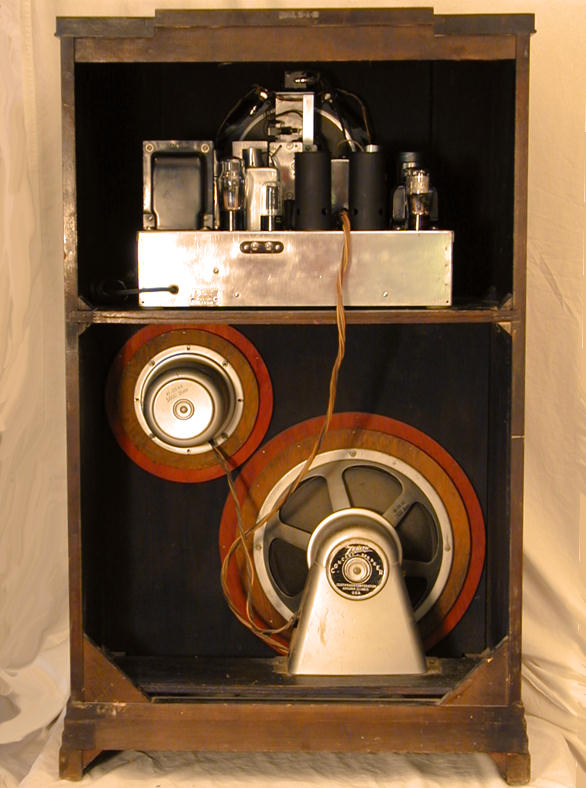

Если взглянуть сзади, можно увидеть больших динамиков: двенадцатьидюймовый динамик для басов и меньший для высоких частот.
Динамики подключены к шасси многожильным кабелем. Так как катушки подмагничивания динамиков являются частью блока питания, динамики должны быть подключены при тестировании радио.

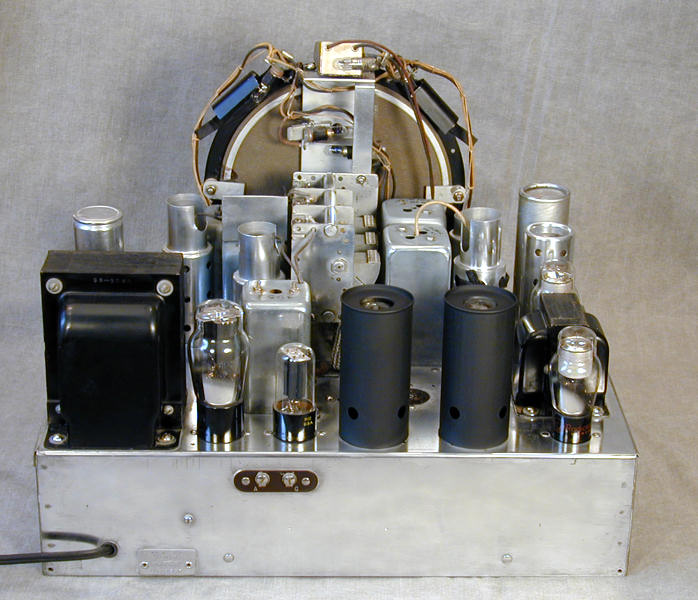

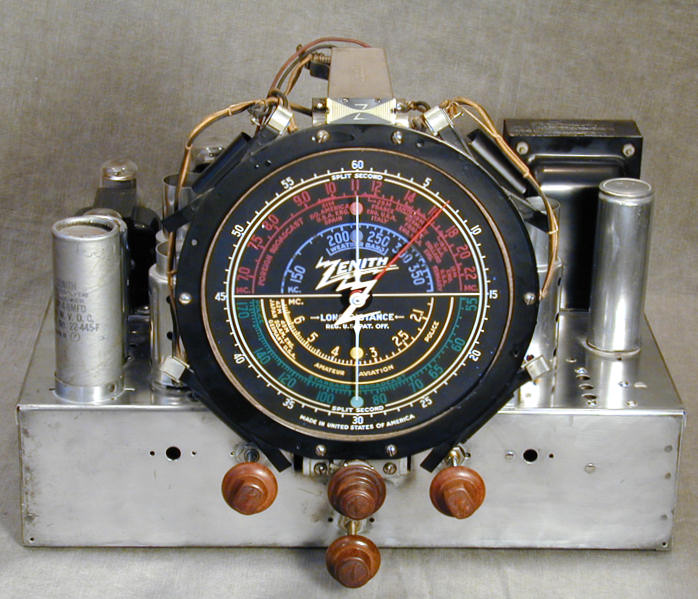

Вид на шасси спереди и сзади:

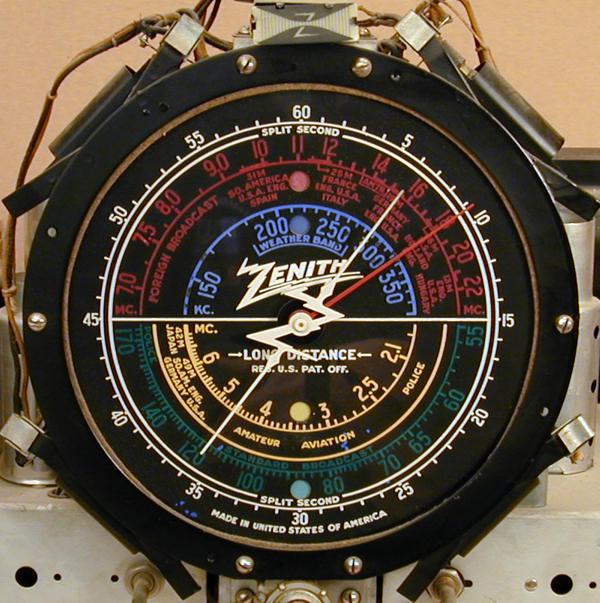

Дизайн шкалы настройки:
12-A-58 имеет четыре диапазона частот. Цветной подсветка (А, В, С, D) горит сзади, чтобы указать выбранный диапазон.
Синий диапазон охватывает 145-370 килогерц, также известный как "длинноволновой" (Погода в маркировке Зенита).
Этот диапазон практически не используется сегодня (в Америке).
Зеленый диапазон 550-1740 килогерц.
Желтый диапазон охватывает коротковолновые частоты 2.0-7.0 МГц
Красная диапазон охватывает международные вещание на коротких волнах 7.0-22.5 МГц
Белая шкала пронумерованная от 0 до 60 по периметру является шкалой для красного указателя точной настройки . По спецификации Зенита - указатель "долей секунды" . Записывая номер журнала, коротковолновый станции в дополнение к своей частоте, вы можете легко вернуться в точное место, используя долю секунды указателя и тонкую ручку настройки.
Циферблат освещается четырьмя лампочками по краям. При восстановлении 12-A-58, тщательно очистите края набора стекла,
Существует более ранняя версия этой шкалы с тремя слоями стекла и восемью лампами. Лампы просвечивают цветные фильтры, чтобы осветить выбранную группу. Цвета на этом циферблате белый, зеленый, и фиолетовый.
По мнению знатоков этот вариант имел более тусклую подсветку. Возможно Zenith изменил конструкцию и применил четыре лампы, чтобы подсветка стала ярче, а также проще в изготовлении.
Патент шкалы:

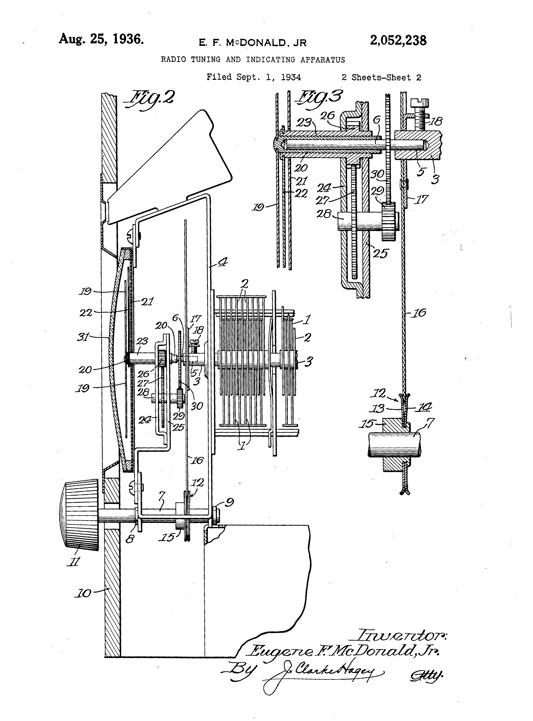

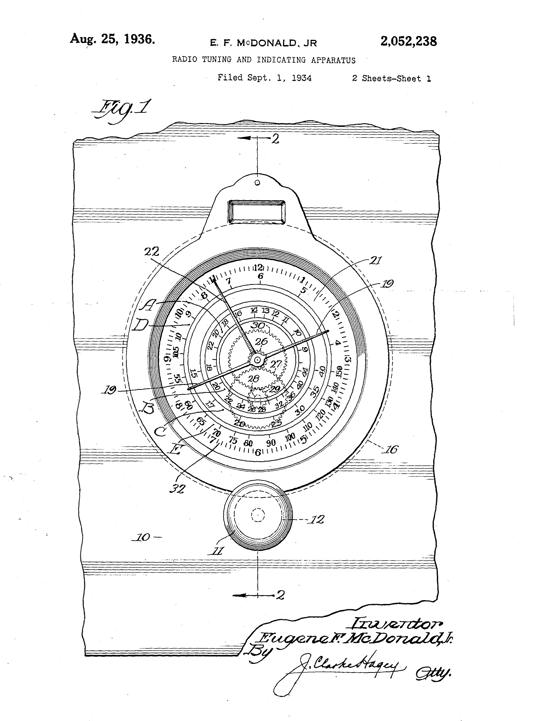

Ниже приведены технические чертежи для патента США № 2052238, предоставленного Евгений Ф. Макдональд, младшим, основателем и главой компании Zenith
Этот патент включает в себя технологию указателя "Долей секунды", той которая используется в Зените Радио 12-А-58 и других.

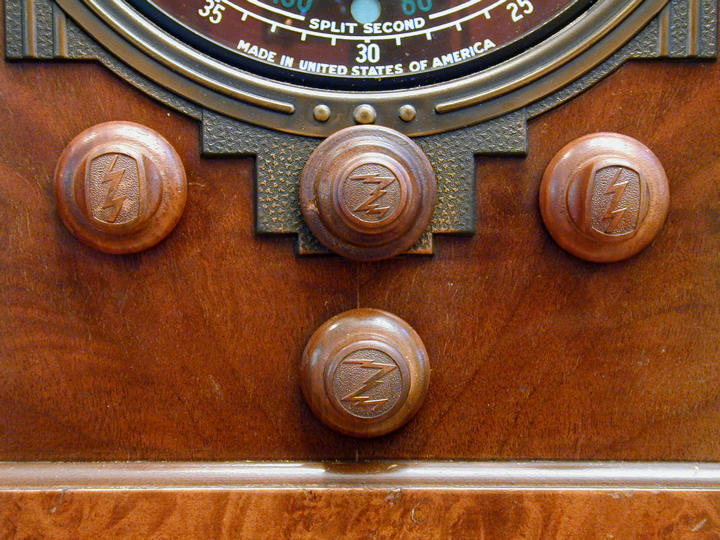

Органы управление:
Настройки радио имеет сдвоенную концентрическую ручку, установленную на коаксиальном двойном центральном валу. Большая внешняя ручка перемещает указатель настройки быстро, в то время как внутренняя ручка тонкой настройки перемещает их более медленно.
Слева от ручки тюнера находится переключатель диапазонов, который выбирает один из четырех частотных диапазонах. Справа управление мощностью. Регулировка тембра расположена внизу по центру.
Теневой индикатор настройки:
Вверху циферблатной шкалы в предыдущих фотографиях вы увидите загадочный штуковину с буквой Z в середине двух сужающихся светлых полос. Это фирменный теневой индикатор точной настройки Zenith.

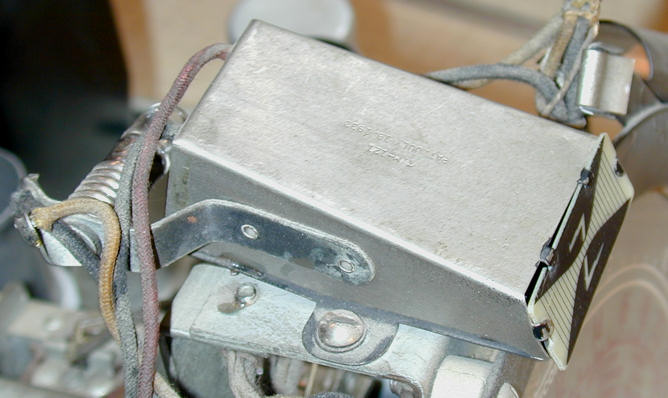

Видимая поверхность представляет собой пластиковую часть с Z логотипом и двух конических полос. Сигнальная лампа светит через прорезь в задней части металлического корпуса.
Внутри находится тонкая металлическая шторка, которая вращается в зависимости от величины принимаемого сигнала. По мере увеличения уровня сигнала, шторка поворачивается ребром к лучу сигнальной лампы, создавая тонкую тень на центре Z. При при переключении на более слабый сигнал или между станциями, шторка закрывает более полно луч от лампе , создавая темные тени на равном расстоянии от центра.
Теневой индикатор весьма чувствителен, но он содержит прецизионный подвижный механизм и требует отдельной лампы (типа 6C5) для своего управления. К 1939 году Зенит полностью перешла на электрический индикатор "Magic Eye" лампу, которая выполняет ту же функцию без подобной сложной механики.
Philco и Atwanter Kent также предложили свои подобные индикаторы теневой настройки в годы 1933-1938. Еще один интересный индикатор настройки " Tunalite" использовали в своем 18-ламповом Midwest ДД-18 радио.
