Лампы в 12-A-58 и их назначение:
V1 6K7G Усилитель ВЧ
V2 6A8G Смеситель / гетеродин
V3 6K7G Усилитель ПЧ
V4 6H6 Детектор / АРУ
V5 6C5G 1-й усилитель НЧ
V6,7 6C5G 2-й усилитель НЧ / фазоинвертор
V8,9 6F5G Усилитель мощости НЧ
V10 6C5G Усилитель индикатора настройки
V11,12 5Y3 Выпрямитель

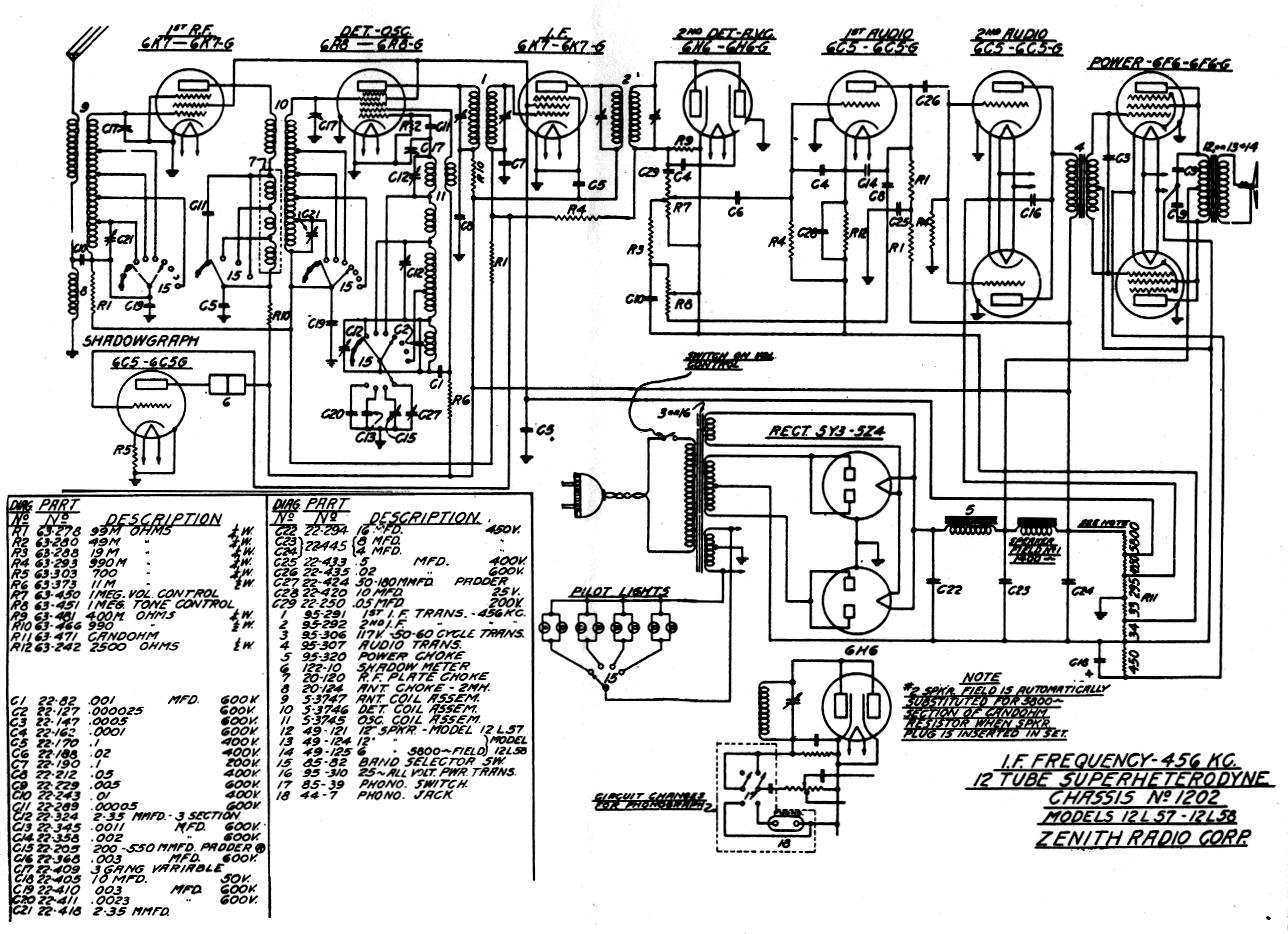

Принципиальная схема:

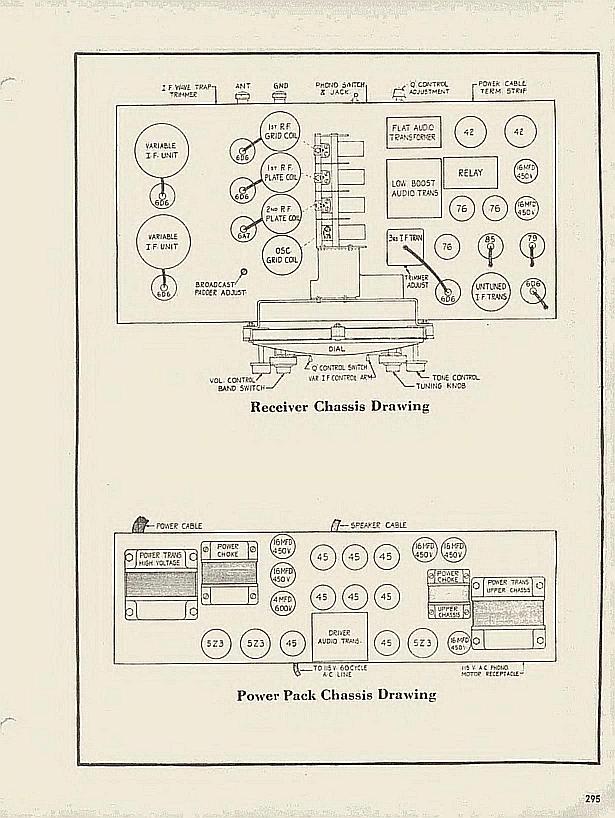

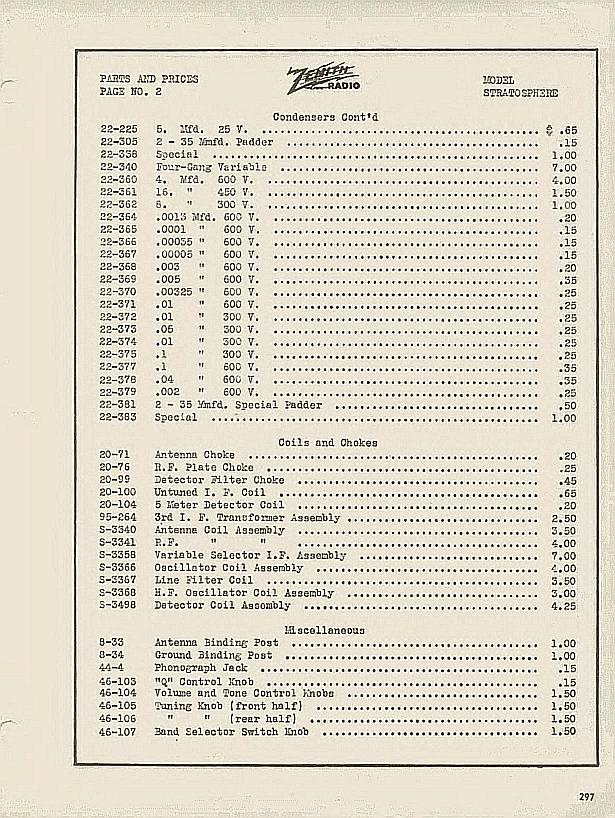

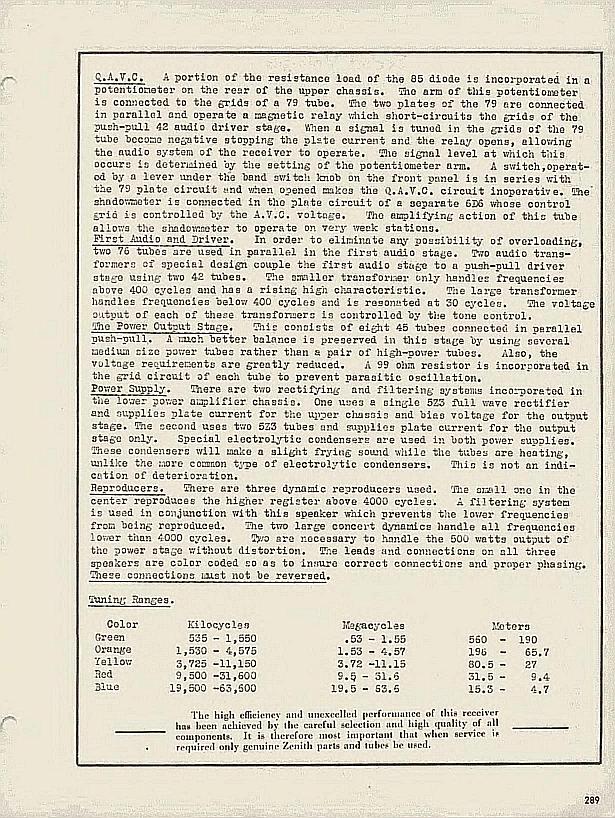

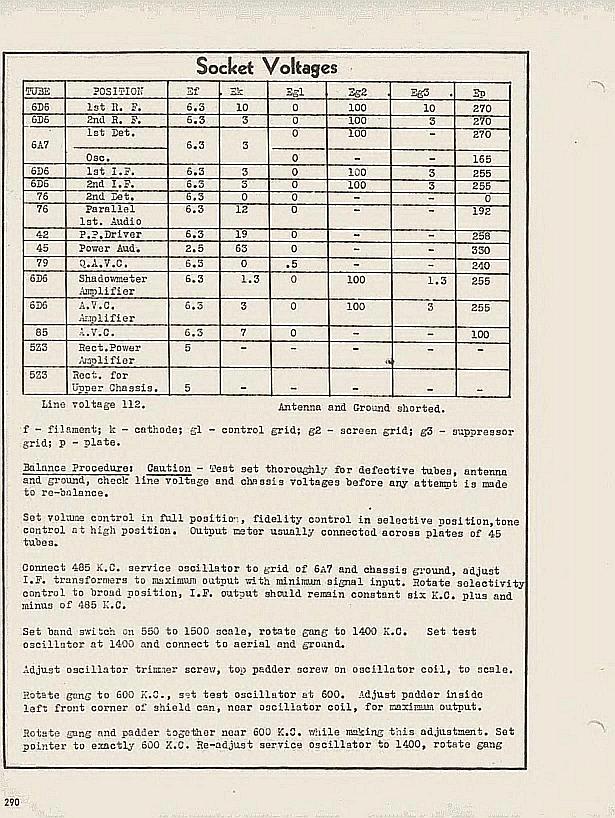

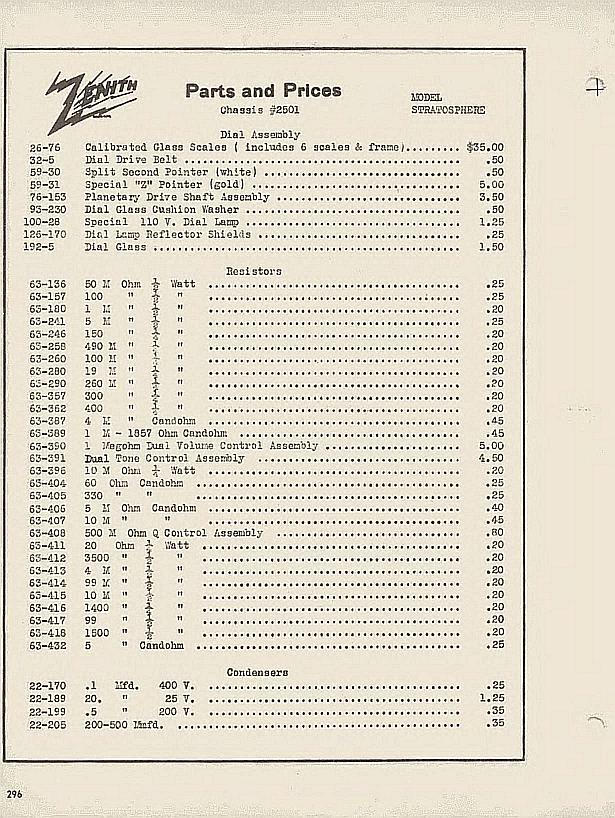

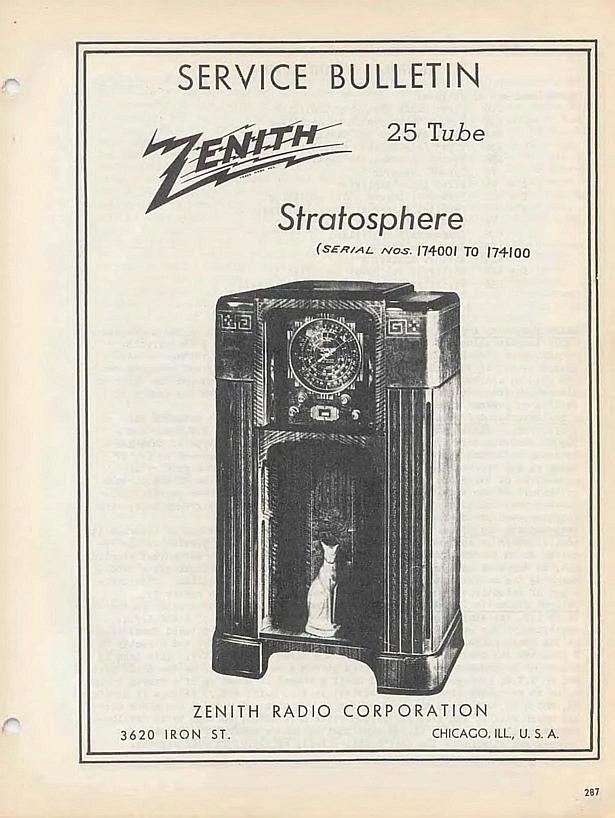

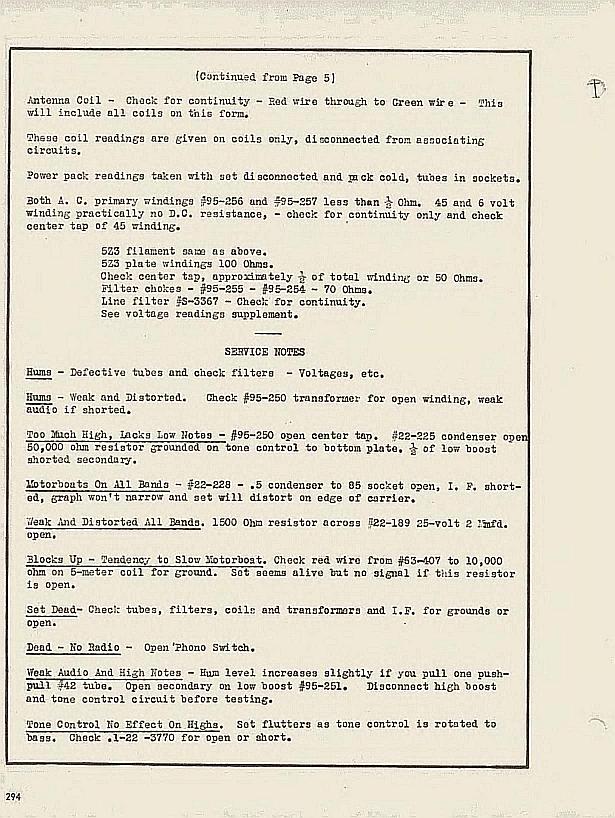

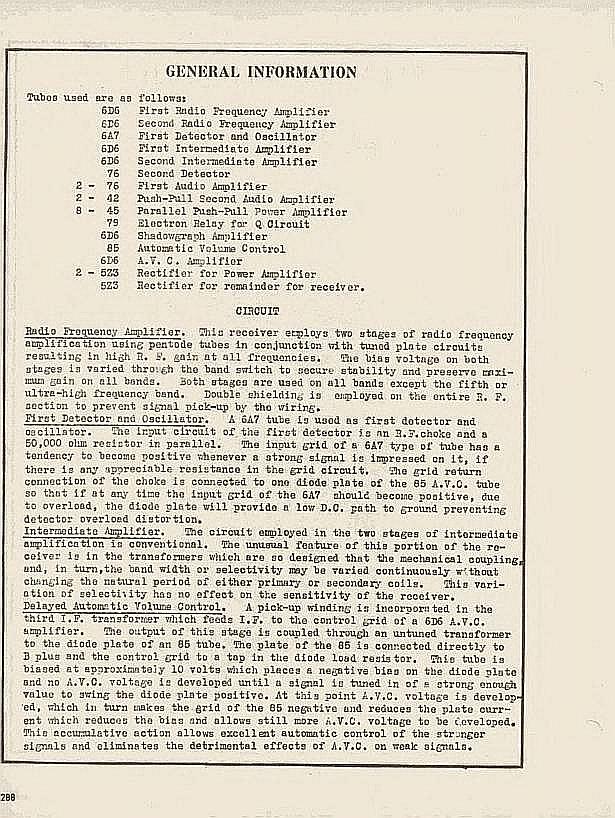

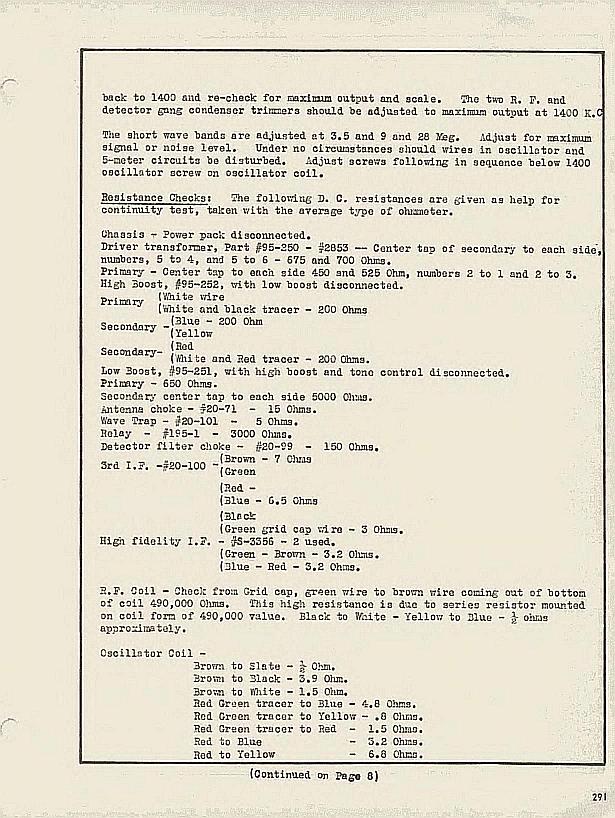

Zenith Stratosphere Service Bulletin
E.H. Scott "QUARANTA"
Редчайший 48-ми ламповый радиоприёмник
Вершина лампового радиостроения

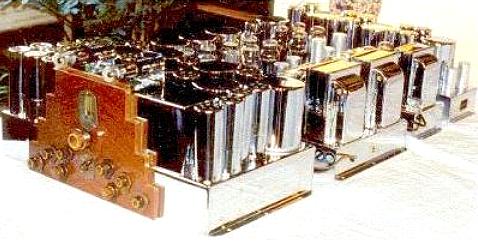

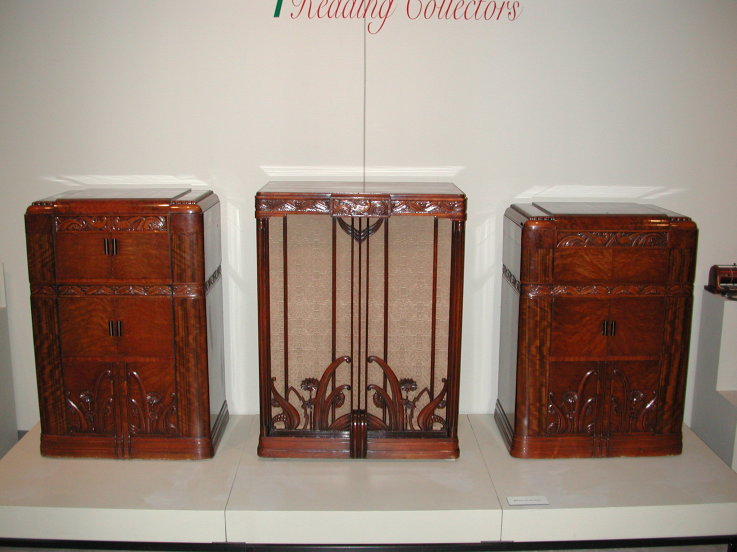

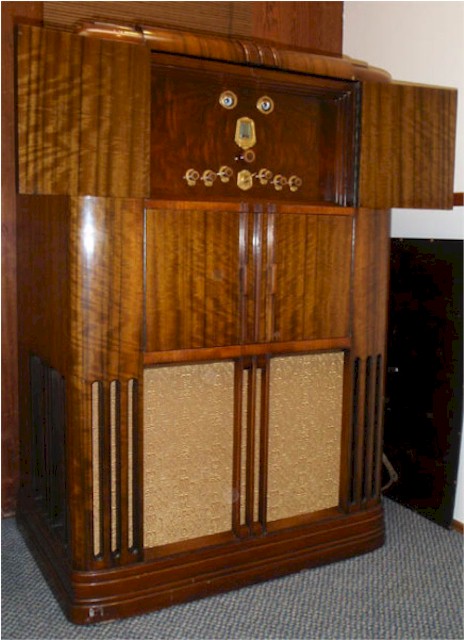

В настоящее время известно всего два полностью комплектных радиоприёмников в оригинальных корпусах. Остальные несколько из известных E.H. Scott "Quaranta" сохранились лишь в виде более или менее комплектных шасси. Это не удивительно, так как изначально компания E.H. Scott производила и поставляла заказчикам только шасси. А корпус к ней заказывался в каждом случае отдельно мебельным компаниям. Ниже приведены фото известных двух комплектных аппаратов. Один в виде моно консоли, и второй в трёх отдельных консольных корпусах - консоль радио, консоль усилителя и громкоговорителей и консоль фонографа.
E.H. Scott "QUARANTA"Жака
"E. H. Scott 48-tube QUARANTA" Этот шедевр, вершина достижений в построении лампового радио был самым сложным и самым большим ансамблем радио когда-либо спроектированным и построенным. Он был изготовлен Скотт радио Laboratories в 1930 году. И всего лишь одним такой комплекс был продан клиенту во Францию в 1936 г. Блок тюнера был приобретен г-ном Жак Дюбуа и является сейчас краеугольным камнем этой профессионально восстановленного комплекса "Quaranta", которым он занимался с 1987 до 2000 года. Описание этого проекта содержится в его собрании заметок под названием"Service Notes - Scott Full Range Quaranta High Fidelity - 48 Tubes - Superheterodyne Receiver", here is Mr. Dubois' account of this project.
"Воскрешение SCOTT QUARANTA"Величайший из когда-либо сделанных радиоприёмный комплекс.Восстановлен Жаком Дюбуа (2001)
Мне восемьдесят и я отошёл от дел, проведя всю свою жизнь в бизнесе электроники.
Я привык путешествовать - слишком много!
– По всему миру. И я бывал очень часто в США. Я собираю старые радиоприемники и был страстным читателем АРК бюллетеня с самого начала. В 1987 году я прочитал статью, написанную Норманом Брейтуэйт в июльском номере Том 4, в котором он описал 48-ламповый EH Скотт радио. Это задело мое любопытство, и я решил его навестить. Он показал мне великолепное радио (48 ламп - 6 шасси - 6 громкоговорителей), EH Скотт Quaranta полностью восстановленный.
Единственная информация, которую он к сожалению мог дать мне, был рисунок из книги Роя Бруннет, с его исправлениями и с указанием расположения ламп тюнера. Был также другой упрощенной чертеж, описывающий другое шасси кроссовера с двумя отдельными каналами: один для средних и высоких частот выходной мощностью 40 Вт, а частотный диапазон от 125 до 16000 гц. Другой для низких частот, мощностью 50 Вт и частоте обработки от от 30 до 125 гц.
Усилитель мощности был похож на двух усилителя Скотт Империал - один к одному.
В своей статье, Норман показал, как соединяются все шасси. Я собрал информацию, сделал несколько снимков и отправился домой.
Я коллекционер техники от Скотт и приобрёл свой первый - Philarmonic, от Брюса Магера в Манхэттене. Я купил не один аппарат Scotts и многие других его комплексов. Но после посещения Норман, я был очень заинтригован этой Quaranta.
Несколько месяцев спустя, я будучи у себя на даче решил посмотреть через мою коллекцию Скотт и других радиостанций. Я обнаружил отдельное шасси. Это было тюнер Scott, похожим на Imperial, но лампы были установлены по-другому чем в другом корпусе.
Внимательно изучив я понял, что на шасси были две 6C6-х, одна 76 и одна 6B7 плюс две 6E5-х. Разница с шасси Брейтуэйт было то, что две 6A7-х, одна 6C6 и одна 76 были для экспандера как указано на схеме отправленной Джоном Terrey АРК, и была похож на "Малышку" Quaranta.
На моем шасси, были один 6Б7 и одна 6C6, действующий в качестве "шумоподавителя", но не 6A7?
Я сразу подумал что моё шасси было Quaranta, и вспомнил, как я получил его.
В то время, мой двоюродный брат был импортером Crosley холодильников и радиоприемников во Франции. Один из его хороших друзей, г-н Marteliere работал в импорте Скотт радио. Он, вероятно, отдал ето шасси моему брату который и передал его мне.
Я был убежден, что шасси было сделано в 1936 году для французского рынка, потому что оно имело длинноволновой диапазон - X Band - как некоторые американские радиостанции. В то время, были некоторые интересные вещи, чтобы слушать на полосе 200 кГц. Самое главное, что на этом диапазоне были новостные передачи, и до до 3 или 4 радиопередатчиков, как Франция Интер или Европы I радио Люксембург и т.д.
Я был достаточно удачлив, чтобы встретить, некоторое время спустя, другого коллекционера радио Скотт, Кент Кинг. Я посетил его, и он очень любезно дал мне объяснение о двух 6A7-х. Эти лампы не на шасси тюнера, как шасси Брейтуэйт но на шасси кроссовера для усилителя экспандера. Поэтому, как я понял, что реальная Quaranta имела и экспандер и подавитель шумов на тюнере с двумя 6L7 о кроссовере.
