Владимир МИТИН, инженер Ухтинского филиала «Газпромавиа»

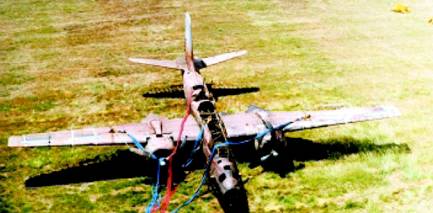

P.S. Перед самым новым 1999 годом вернулся из дальней и долгой командировки Вилис Хаиров. Он тоже был участником эвакуации бомбовоза в ПНГ. Он-то и пополнил мой архив двумя снимками: фотографией последнего полета «Бостона» на подвеске Ми-26Т и «портретом» той же машины после эвакуации.

Почему же пришлось так долго собирать материал по, казалось бы, простой спасательной операции? Дело в том, что всякая спасательная экспедиция — большое и хлопотное дело, в ней участвуют порой несколько десятков человек. И всякий видит ту часть работы, которая ему отведена. В целом всю картину

спасательной операции знает и может воспроизвести только один человек, проектировщик и руководитель этой работы. А как раз его-то и не было среди русских вертолетчиков. Вот уж воистину: лучше самому вытащить попавший в беду корабль, чем десять раз услышать, как это сделали другие.

ИСТОРИЯ

Винтокрылы второй мировой — автожиры

Хуан де ля Сиерва-и-Содорния — создатель первого в мире автожира С-4. Инженер-железнодорожник по специальности, он так увлекся авиацией, что вскоре она стала делом его жизни. Первый созданный знаменитым испанцем автожир поднялся в воздух 31 января 1923 г. В том же году Сиерва перебрался в Великобританию, где вскоре основал свою фирму и стал активно пропагандировать идею автожира.

В 1927 г. он получил диплом пилота и с тех пор свои конструкции поднимал в воздух сам. В 1929 г. на своем автожире с пассажиром на борту он пересек Ла-Манш. В 1930 г. фирма Сиервы приступила к серийному выпуску автожира С-19.

Хуан Сиерва погиб в 1936 в авиакатастрофе.

Во Второй мировой войне принимали участие три вида летательных аппаратов, подъемная сила которых создавалась вращающимся винтом. Помимо привычных нам вертолетов или, как их тогда называли, геликоптеров, это были буксируемые и обычные автожиры.

Буксируемый автожир (современное название — виропланер или жироплан) представлял собой летательный аппарат без двигателя. Он поднимался в воздух благодаря силе, создаваемой вращающимся от набегающего потока винтом. В отличие от обычного автожира, имеющего свой двигатель и движитель- пропеллер, такой автожир нуждался в буксировке.

Идея вертолета на несколько сот лет старше любого другого летательного аппарата тяжелее воздуха. Однако первые вертолеты, способные не только подпрыгивать, но и летать, появились лишь к концу 20-х годов.

Одной из основных проблем при создании вертолета было обеспечение управляемости. Наш соотечественник Б.Н. Юрьев предложил идею автомата перекоса, который обеспечивал перемещение вертолета в любом направлении. Но этот агрегат имел весьма сложную конструкцию, и для его создания пришлось решать целый ряд проблем конструктивно-технологического порядка. Надо сказать, что и сегодня автомат перекоса является одним из наиболее сложных и ответственных элементов любого вертолета.

Сторонники автожиров попытались обойти проблему автомата перекоса, который был нужен для создания горизонтальной составляющей подъемной силы. Именно эта составляющая и определяет, в каком направлении и как быстро полетит вертолет.

Сторонники автожиров рассуждали так: если ротор только заменяет крыло как средство создания подъемной силы, значит, управление надо оставлять традиционное: по тангажу — с помощью руля высоты, по курсу — с помощью руля направления. Вот с управлением по крену возникли проблемы, ведь от крыла-то отказались, а вместе с ним и от элеронов! Напрашивались два решения: первое — вернуться к крылу, сделав его поменьше, чем у самолета, и использовать элероны. Так

появились крылатые автожиры. Второе — использовать подвижный ротор (автожиры с непосредственным управлением ротором).

По второму пути пошел изобретатель автожира испанец дон Хуан де ля Сиерва- и-Содорния. Он решил проблему управления по крену весьма просто. Пользуясь тем, что масса автожира сравнительно мала, невелик и гироскопический момент несущего ротора, он предложил вручную отклонять ось ротора, создавая необходимые управляющие по крену силы. Конструкция автожира получилась простой и в меру надежной. Но подобная система управления уже не могла использоваться на более крупных и тяжелых аппаратах. К началу войны в сентябре 1939 г. наиболее распространенными были автожиры Сиервы С-30 Rota I и аппараты, подобные им. Они состояли на вооружении Королевских ВВС Великобритании (RAF), ВВС Франции, США, Японии, несколько автожиров было в составе ВВС Польши, Чехословакии, Австралии, Китая и других стран. В 1935 г. один С-30 поступил в ЦАГИ для изучения.

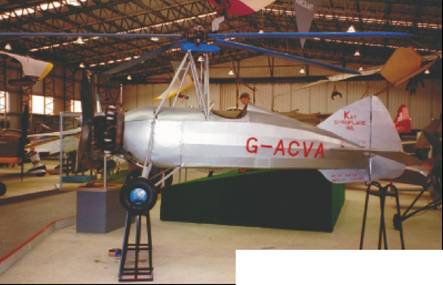

С-30 — двухместный автожир, оснащенный двигателем с тянущим винтом, трехлопастным несущим ротором и неубираемым шасси. Его фюзеляж был сварен из стальных труб и дополнен легкими деревянными шпангоутами и стрингерами. Обшивка полотняная, в передней части — съемные дюралевые панели. Вход в переднюю кабину пилота был затруднен из-за стоек крепления несущего ротора, поэтому по левому борту была сделана откидная дверца.

Лопасти несущего ротора имели лонжерон из стальной трубы, к которому крепились деревянные нервюры. Обшивка лопастей была фанерной; поверх обшивки лопасть оклеивалась полотном. Одна лопасть крепилась непосредственно на втулке, а две другие — на шарнирах. Это позволяло складывать их при хранении вдоль первой, жестко зафиксированной.

Хвостовое оперение имело продольнопоперечный силовой набор из ели и полотняную обшивку. Левая половина горизонтального оперения имела «обратный» профиль (выпуклой стороной вниз) для компенсации действия потока, отбрасываемого ротором. Небольшие рули располагались на концах оперения.

Шасси было неубираемое, с управляемым задним колесом. Основные колеса крепились на прочных стойках, были оснащены тормозами Bendix и гидропневматической амортизацией.

Силовая установка представляла собой двигатель воздушного охлаждения Genet Major мощностью 103 кВт фирмы Armstrong Siddeley. Тянущий винт — деревянный двухлопастной, неизменяемого шага. Через муфту двигатель мог на земле осуществлять предварительную раскрутку ротора. Топливный бак емкостью 105 л бензина располагался сразу за двигателем, под ним находился маслобак на 15 л.

Перед войной было выпущено свыше 100 автожиров С-30 и С-30А Rota I. На вооружении RAF состояли пять усовершенствованных С-40 Rota II, которые использовались в качестве разведчиков и корректировщиков в ходе боевых действий британской армии в Европе в 1939–1940 гг. Все они были брошены при эвакуации из Дюнкерка. Для полетов на автожирах в Великобритании было подготовлено около 350 летчиков, которые позднее составили костяк вертолетной авиации.

Автожиры Сиервы использовались британцами для различных экспериментов. Сам Сиерва продемонстрировал взлет и посадку аппарата на палубу боевого корабля. Был испытан поплавковый вариант автожира. В годы войны С-30 помогали настраивать и откалибровывать локаторные станции британской системы ПВО именно благодаря своей способности подолгу летать на минимальных скоростях почти на одном месте.
