Как известно, авторотирующий НВ работает на положительных углах атаки (а> 0). При этом распределение местных углов атаки лопасти по диску НВ автожира существенно отличается от распределения при работе НВ вертолета. Рассмотрим природу этого явления.
Область больших углов атаки a rHB автожира в азимутах отступающей лопасти находится ближе к центру диска, в корневых, не несущих сечениях. При увеличении скорости полета эта область расширяется, а значения а гдостигают срывных значений. Графики изолиний местных углов атаки (рис.2, V = 210 км/ч) позволяют определить границы областей, занятых срывным обтеканием, для различных значений общего шага лопастей НВ.
На несущем винте вертолета
Таким образом, можно утверждать, что потенциально автожир способен достигать более высоких по сравнению с вертолетом скоростей полета.

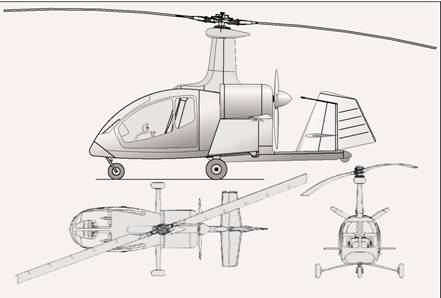

Рис. 1. Общий вид автожира
Для численной оценки влияния области срыва на эксплуатационные свойства винтокрылого летательного аппарата предложен критерий, учитывающий относительную площадь диска, занятую срывом, и положение этой области по диску:
К ср=А срY ср^2, где A cp=A cp/S – относительная площадь диска НВ, занятая срывом;
А ср– реальная площадь зоны срыва;
S – площадь диска несущего винта;
Y ср= Y ср/R – относительный радиус области срыва;
Y ср– положение центра тяжести площади фигуры, очерчивающей область срыва;
R – радиус винта.
Ротор автожира – самонастраивающаяся система, что объясняет зависимость изменения частоты вращения НВ от режима полета (рис. 3). Поэтому обеспечить отсутствие явлений резонансов в элементах конструкции НВ автожира более сложно по сравнению с вертолетным НВ, где диапазон изменения частоты вращения гораздо уже.
Как известно, на больших скоростях полета возрастает переменная составляющая воздушной нагрузки, действующей на лопасть. На двухлопастном НВ вторая гармоника воздушной нагрузки имеет значительную величину, достигающую на максимальной скорости полета 20% от величины первой гармоники. Неуравновешенные вертикальные силы с обеих лопастей суммируются на втулке и вызывают вертикальные вибрации автожира с частотой 2n. Амплитудное значение виброперемещений быстро возрастает с увеличением скорости (рис. 4).
Один из критичных параметров, определяющих безопасность эксплуатации автожиров, – зазор (между лопастями несущего и толкающего воздушного винтов. При увеличении скорости возрастают коэффициенты махового движения лопастей и изменяется балансировочное положение автожира, зависящее от характера движения аппарата, положения центра тяжести, режима работы силовой установки и угла установки стабилизатора. Управляемый стабилизатор расширяет диапазон эксплуатационных центровок (0-300 мм от оси НВ). Балансировочные положения автожира рассчитаны с учетом обдувки стабилизатора струей толкающего винта. На рис. 5 приведены графики, иллюстрирующие изменение зазора по скорости для различных режимов полета, центровок автожира и положений стабилизатора.
Рис. 2. Распределение углов атаки по диску несущего винта
Рис. 3. Зависимость изменения частоты вращения несущего винта
Рис. 4. Зависимость амплитуды вибраций от режима полета
Рис. 5. Изменение зазора в зависимости от скорости горизонтального полета
Проверка достоверности методов исследования и идентификация созданных во время работы математических моделей проводились с использованием теоретических и экспериментальных данных, полученных в ВВИА им. Н.Е. Жуковского, ЦАГИ, вертолетных КБ. Управление инженерной базой математических моделей, созданных с использованием CAD-CAM технологий, осуществляется с помощью системы IMAN. Планирование производства и управление идет в режиме реального времени с помощью системы TIME LINE.
На сегодняшний день ОКБ легкой авиации успешно решило многие вопросы проектирования автожиров. Использование созданных специалистами конструкторского бюро методик позволило провести аэродинамические, прочностные расчеты устойчивости, управляемости, балансировки автожиров. Результатом проделанной работы стал запуск автожира в опытное производство. Однако это далеко не все, что предстоит сделать.
Олег ПОЛЫНЦЕВ, инженер-конструктор, Алексей КАЛМЫКОВ, инженер-конструктор ИАПО
ЭКСПЛУАТАЦИЯ
Второе рождение Ми-10К
Надеюсь, тот, кто держит в руках этот номер «Вертолета», читал мои заметки под названием «Чтобы помнили…», опубликованные в предыдущем номере журнале. В них речь шла о «кладбище» старых и не очень старых вертолетов в Ухтинском аэропорту. И о том, как бойкие и предприимчивые молодые люди резали вертолеты на металлолом.

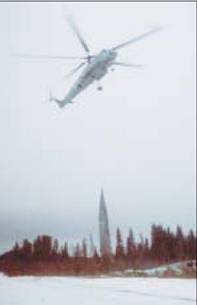

Эвакуация ракетных ступеней. Ноябрь 2000 г.

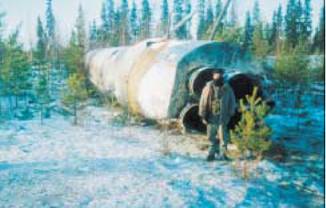

Резчик ракет

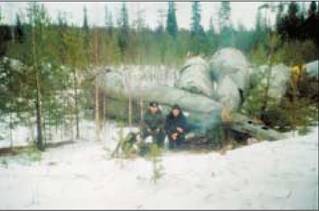

Авиатехники Р.П. Плюснин и В.П. Невлев в тайге на месте временного складирования ступеней ракет
Тема эта получила неожиданное продолжение. Мало кто верил, что оставшихся в аэропорту двух последних Ми-10К ждет другая судьба, и совсем уж никто не верил в то, что они когда-нибудь поднимутся в небо. Профессиональные металлоломщики деловито ждали своего часа, готовые за бесценок скупить винтокрылые машины. Но специалисты нашего авиапредприятия задумали вернуть им жизнь. Решиться на это их заставили не только «жалость» и понимание того, что машины еще могут послужить людям, но и конкретные обстоятельства: понадобился тяжелый вертолет-кран для вывоза из тайги отработанных высокотоксичных ступеней ракет, запускавшихся с космодрома «Плесецк». «Зеленые» республики Коми не давали покоя правительству, Министерству обороны, вполне обоснованно рассматривая космическую свалку в тайге как экологическую катастрофу.
