Разработанная совместными усилиями ЦАГИ и ОАО «Камов» компоновка лопастей Ка-226 была внедрена на серийный вертолет. Его летные испытания показали, что новый соосный винт с расчетной удельной нагрузкой р=26 кг/м^2 обладает рекордно высоким относительным коэффициентом полезного действия n 0=0,76-0,78 (вместо n 0=0,71-0,72 у соосного винта-прототипа).
Расчетный прогноз показал также, что соосный винт с профилями СТМ-2 и нагрузкой р=55 кг/м^2 (как у Ка-32) будет иметь еще более высокий уровень коэффициента n 0=0,81-0,82 (вместо n 0=0,76-0,77).
Профили
На базе профилей серии ЦАГИ-4 были разработаны и совместно с МВЗ имени М.Л. Миля испытаны натурные образцы лопастей рулевого винта Ми-17, изготовленных из полимерных композиционных материалов. Результаты испытаний подтвердили опережающий уровень аэродинамики новых винтов (рис. 2).
В 2002 году в большой аэродинамической трубе Т-101 был выполнен комплекс сравнительных испытаний серийного рулевого винта Ми-17 и нового рулевого винта ЦАГИ на всех режимах работы, в том числе и на режимах «вихревого кольца». Испытания подтвердили значительные преимущества рулевого винта ЦАГИ по всем показателям, в том числе по располагаемому запасу силы тяги, обеспечивающему безопасность эксплуатации вертолета на критических режимах полета. Рулевыми винтами типа ЦАГИ целесообразно оснащать все серийные одновинтовые вертолеты.

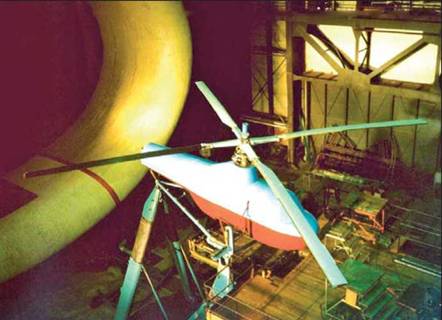

Испытание несущего винта вертолета «Ансат» в аэродинамической трубе Т-101

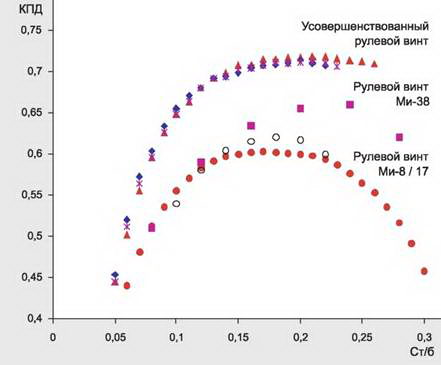

Рис. 2. Характеристики трех поколений рулевых винтов средних транспортных вертолетов на режиме висения (М=0,65)
В 2001–2003 гг. совместными усилиями ЦАГИ и Казанского вертолетного завода были реализованы обширные программы исследований и экспериментов в различных аэродинамических трубах. Принципиально важными стали комплексные исследования натурного несущего винта вертолета «Ансат» в большой аэродинамической трубе Т-101 ЦАГИ.
Несущий винт изготовлен из полимерных композиционных материалов и имеет принципиально новую конструкцию без горизонтальных, вертикальных и осевых шарниров и демпферов колебаний лопастей. Роль этих элементов выполняют упругие торсионы и рукава втулки, также выполненные из композиционных материалов. В экспериментах использованы натурная вертолетная установка ВП-5, оснащенная автоматизированным информационно-измерительным
С помощью этого оборудования определен комплекс аэродинамических, аэроупругих и прочностных характеристик винта как на режимах висения, так и в горизонтальном полете. Измерены силы и моменты винта, шарнирные моменты, напряжения в конструкции, перемещения и деформации лопастей, торсионов и рукавов втулки.
Исследования позволили сделать важный вывод: конструкция несущего винта имеет достаточные запасы прочности и поэтому работоспособна. Эксперименты выявили особенности аэродинамики и аэроупругости бесшарнирного винта. Показано, в частности, что эффективность циклического управления винта «Ансата» почти в четыре раза выше, чем у аналогичного винта с шарнирным креплением лопастей к втулке. Поэтому вертолет «Ансат» вошел в категорию вертолетов высшего уровня маневренности.
В ЦАГИ исследован и натурный рулевой винт «Ансата». Для определения характеристик рулевого винта в 2003 году был введен в строй специальный стенд, созданный совместными усилиями ЦАГИ и КВЗ. Стенд оснащен электроприводом мощностью 200 кВт и системой измерений, сбора и обработки экспериментальной информации.
В 2000–2003 гг. были реализованы крупные программы экспериментальных исследований корпуса вертолета «Ансат» в аэродинамической трубе Т-105 ЦАГИ.
Эксперименты выполнены в широком диапазоне углов скольжения (-180°< в < 180°) с работающим винтом и без него, вблизи экрана и без влияния экрана.
Подробно изучено влияние несущего винта на обтекание корпуса. Исследованы вопросы интерференции частей вертолета. Выполнены измерения поля возмущенных скоростей системы «несущий винт — корпус» в области расположения рулевого винта при круговой обдувке вертолета.
Сложность этого поля иллюстрируется структурой вихревой системы несущего винта, вычисленной по нелинейной вихревой теории. Расчетные и экспериментальные исследования по вертолету «Ансат» позволили глубже понять природу возникновения режимов «вихревого кольца» рулевого винта и разработать эффективные меры по недопущению таких режимов в эксплуатации.
Установлено, что наиболее эффективным средством предотвращения таких режимов и перехода вертолета в неуправляемое левое вращение является обеспечение достаточного запаса силы тяги рулевого винта. Этот запас оценивается величиной 12–14 % от балансировочной силы тяги рулевого винта на режиме висения вертолета. Соответствующий запас мощности составляет 20–22 %. При недостаточных запасах силы тяги на левых разворотах вертолета вводятся соответствующие ограничения на углы скольжения.
Весьма ценными оказались результаты совместных исследований по существенному снижению вредного сопротивления вертолета «Ансат». Анализ аэродинамической компоновки вертолета показал, что для уменьшения области диффузорного отрыва потока на задней части корпуса необходимо в первую очередь ликвидировать подвесные топливные баки, ослабить диффузор путем удлинения кормовой части корпуса. Далее для предотвращения попадания вихрей шасси на кормовую часть фюзеляжа было принято решение утопить подфюзеляжные части рессор в фюзеляж, а стойки шасси разместить в обтекателях. Для повышения путевой устойчивости вертолета была изменена конфигурация вертикального оперения.
