Вертолеты Ми-26 неоднократно показывались на международных авиационно-космических выставках, начиная с 34-го Авиакосмического Салона в Париже в 1981 г., демонстрируя грузоподъемность, недоступную для зарубежных вертолетов.
Серийное производство вертолетов Ми-26 началось в 1984 г. на Ростовском вертолетном заводе. Построено более 300 вертолетов для гражданского и военного применения, из которых 40 экспортированы в различные страны, в том числе 12 в Канаду и 10 в Индию. Разработаны следующие модификации вертолета Ми-26:
Турбовальный
Ми-26 – военно-транспортный вертолет;
Ми-26А – модификация с объединенной системой управления и навигации для автоматического захода на посадку и снижения в заданном месте;
Ми-26Т – гражданский транспортный вертолет, подобен военнотранспортному вертолету. Противопожарный вариант снабжен баком емкостью 7500 л для пожарогасящей жидкости, которая направляется на очаг пожара через один или два насадка;
Ми-26П – пассажирский вертолет с салоном на 70 мест, по пять в ряду (3+2) с одним проходом, с багажом и бытовыми отсеками. Для обеспечения комфорта применена теплоизоляционная отделка и система кондиционирования воздуха;
Ми-26ТМ – вертолет-летающий кран с кабиной для оператора под фюзеляжем за передней опорой шасси или на задней грузовой рампе. На внешней подвеске может перевозить груз массой 20 т;
Ми-26ТЗ – вертолет-топливозаправщик с дополнительными баками для топлива емкостью 14 040 л и смазочных материалов – емкостью 1040 л; снабжен оборудованием для одновременной заправки топливом четырех самолетов или 10 автомашин;
Ми-26М – усовершенствованный вариант вертолета с новым несущим винтом с улучшенной аэродинамикой лопастей, новыми ГТД Д-127 ЗМКБ «Прогресс» мощностью по 10 440 кВт/14 ООО л. с. и усовершенствованным оборудованием. Вертолет обладает улучшенными характеристиками при эксплуатации в условиях высоких температур воздуха и высокорасположенных ВПП и при отказе одного двигателя. Максимальная перевозимая нагрузка увеличена до 25 т. В 1992 г. был разработан аванпроект, строится опытный вертолет, серийное производство планируется после 1996 г. В1993 г. на 40-й авиационно- космической выставке в Париже демонстрировалась модель вертолета.
КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, двумя ГТД и трехопорным шасси. Конструкция выполнена из алюминиево-литиевых сплавов с широким применением титановых сплавов и композиционных материалов.
Фюзеляж полумонококовой конструкции. В носовой части размещена кабина экипажа, состоящего из первого летчика на переднем левом сиденье и второго летчика на правом сиденье. За первым летчиком располагается бортинженер, а за вторым – штурман-радиооператор; между летчиками на откидном сиденье может располагаться оператор грузовых работ, за кабиной экипажа размещена отдельная кабина для четырех пассажиров.
На вертолете-кране Ми-26ТМ, используемом для транспортировки грузов на внешней подвеске и строительно-монтажных работ, в передней части фюзеляжа за передней опорой шасси расположена подвесная кабина управления, обращенная назад, чтобы оператору было удобно управлять грузовыми работами. Рассматривался вариант двухместной подвесной кабины управления, размещенной под грузовой рампой и обращенной вперед. Кабины оснащались электродистационной системой управления.
Главный
Грузовая кабина имеет длину 12 м (с рампой 15 м), ширину 3,2 м и высоту 2,95-3,17 м, объем кабины 121 м^3 . Кабина оснащена механизированными средствами погрузки и выгрузки, состоящими из двух тельферов грузоподъемностью по 2500 кг и электролебедки с усилием 500 кг для перемещения грузов в кабине, пол которой снабжен рольгангами и крюками для крепления грузов. В полу имеется люк, через который проходит трос от грузовой лебедки для транспортировки грузов массой до 20 т на внешней подвеске. Грузовая кабина снабжена грузовым люком с опускающейся грузовой рампой с открывающимися наружу створками. Грузовая рампа приводится с помощью гидроусилителей и может фиксироваться в любом положении, позволяя перевозить длинномерные грузы с рампой, зафиксированной в горизонтальном положении. В аварийной ситуации рампа может перемещаться с помощью ручной помпы. Большие размеры грузовой кабины и грузового люка обеспечивают транспортировку крупногабаритной гражданской и военной техники, например подъемного крана или двух боевых машин пехоты и стандартных грузовых контейнеров.
В военно-транспортном варианте в грузовой кабине может размещаться 80 солдат на откидных сиденьях по бокам кабины со снаряжением или 60 раненых на носилках с 4-5 сопровождающими. В пассажирском варианте в кабине размещаются 70 пассажиров, по пять в ряд, на стандартных креслах с откидывающимися спинками, освещением и сигнализацией, кабина имеет центральный проход и в конце два туалета и багажный отсек, доступ в кабину осуществляется через дверь с левого борта с откидным трапом, для обеспечения комфортных условий для пассажиров применена теплозвукоизоляционная отделка и установлена система кондиционирования воздуха.

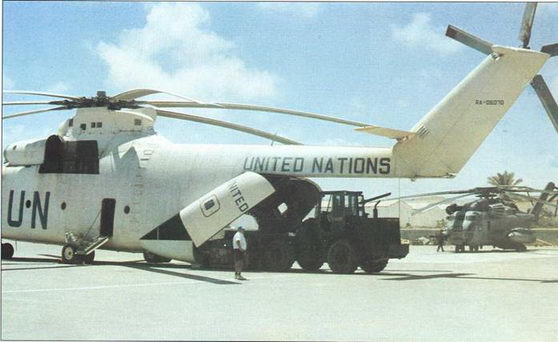

Вертолет Ми-26Т – модульный медицинский комплекс для ООН
Хвостовая балка имеющая плоскую нижнюю поверхность для улучшения условий погрузки и выгрузки, переходит в большое вертикальное оперение с несимметричным профилем для создания боковой силы и разгрузки рулевого винта и регулируемым на стоянке стабилизатором.
Шасси неубирающееся, трехопорное, со сдвоенными колесами и убирающейся хвостовой опорой. Передняя опора самоориентирующаяся, главные опоры со сдвоенными колесами размерами 1120 х 450 мм отличаются небольшими габаритами, двухкамерные амортизационные стойки обеспечивают на стоянке изменение клиренса.
Несущий винт восьмилопастный, с шарнирным креплением лопастей и гидравлическими демпферами. Лопасти прямоугольной формы в плане, имеют усовершенствованные аэродинамические профили с относительной толщиной 0,12 у комля и 0,09 на конце лопасти и умеренную аэродинамическую крутку. Лопасти смешанной конструкции с трубчатым стальным лонжероном, к которому присоединяются 26 секций с нервюрами, обшивкой из стеклопластика и сотовым заполнителем. Носок лопасти защищен противокорозионной накладкой из титанового сплава. Хорда лопасти 0,835 м, окружная скорость концов лопастей 220 м/с.
