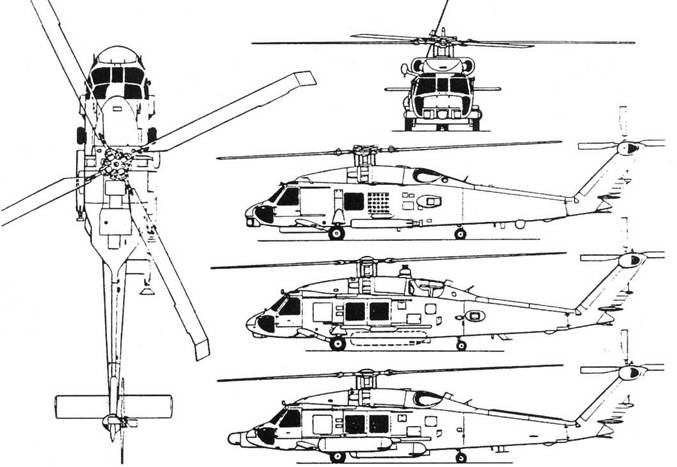

На вертолете имеется сисдема радиоэлектронной поддержки Рейтеон AN/ ALQ-142, которая обеспечивает обнаружение целей с точным определением координат целей, что необходимо для раннего обнаружения источников излучения противника и получения точной информации о дальних целях (для наведения противокорабельных управляемых ракет). Система AN / ALQ-142 может взаимодействовать с корабельной системой Рейтеон AN/ALQ-32.

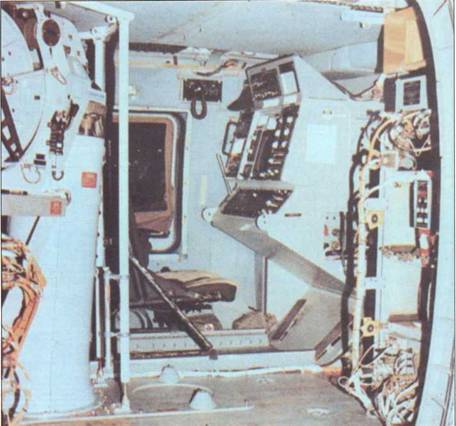

Пилотажно-навигационное оборудование состоит из радионавигационной системы Коллинз AN/ ARN-118 (V), радиовысотомера Ханиуэлл AN/APN-194 (V), доплеровского радиолокатора Теледайн Райан AN/APN-127 и радиокомпаса Коллинз AN/ ARA-50 дециметрового диапазона. Управление работой РЛС вертолета, РГБ и датчиком

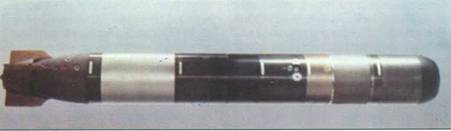

Вооружение состоит из двух самонаводящихся противолодочных торпед Мк.46 на боковых узлах подвески или противокорабельных управляемых ракет (УР) «Гарпун».
Размеры, м:
длина с вращающимися винтами 19,76
длина фюзеляжа 15,26
длина со сложенной хвостовой балкой 12,47
ширина вертолета 3,26
высота вертолета со сложенной
хвостовой балкой 4,04
диаметр несущего винта 16,36
ометаемая площадь, м^2 210
Двигатели: 2 ГТД Дженерал Электрик T700-GE-700
взлетная мощность, кВт/л. с. 2x1285/2 х 1725 Массы и нагрузки, кг:
максимальная взлетная 9925
взлетная при выполнении задания 9180
пустого снаряженного 6190
максимальная нагрузка, перевозимая
в кабине 1860
Летные данные:
максимальная скорость, км/ч 276
максимальная скороподъемность, м/с 10,16
статический потолок, м 4510
продолжительность полета, ч 3,5
СИКОРСКИЙ S-76B
Вертолет S-76 является первым вертолетом фирмы «Сикорский», разработанным для гражданского применения. Разработка вертолета бьша начата в 1976 г. в соответствии с требованиями к легкому транспортному вертолету, который мог использоваться для обслуживания морских нефтяных промыслов, а также в качестве административного и многоцелевого вертолета. Требованиями предусматривалась перевозка 12 пассажиров с экипажем из двух летчиков на расстояние 740 км со скоростью 230 км/ч. При разработке вертолета S-76 был использован опьгг создания вертолета S-70 «Блэк Хоук».
Постройка четырех опытных вертолетов была начата в мае 1976 г. Первый полет первого опытного вертолета S-76A с двумя ГТД Аллисон 250С-30 мощностью По 485 кВт/ 650 л. с. состоялся 13 марта 1977 г. В ащусге 1978 г. состоялся полет вертолета S-76A головной серии. К началу 1994 г. было поставлено более 400 вертолетов S-76. Цена вертолета S-76А – 5,25 млн. долларов, S- -76В – 5, 9 млн долларов. Цена во- ' шного вертолета Н-76 с усовершенствованным пилотажно-навигационным оборудованием и вооружением от 7 до 9 млн долларов. Производились следующие модификации:

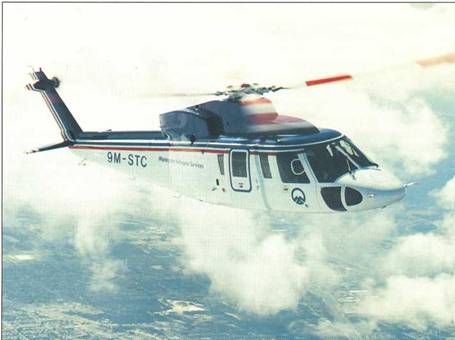

Многоцелевой вертолет Сикорский S-76

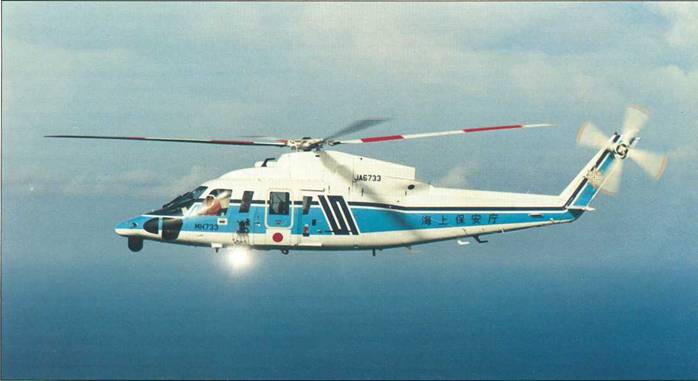

Поисково-спасательный вертолет S-76C
S-76 Мк.2 -модифицированный вертолет с ГТД Аллисон 250С-0 мощностью по 485 кВт/650 л. с. Начал поставляться с марта 1982 г.;
S-76UT – многоцелевой вертолет для поставок на экспорт; поставлено 17 вертолетов
S-76B – вариант легкого транспортного вертолета S-76 Мк.2, с ГТД Пратт-Уитни РТ6В-36 мощностью по 732 кВт/980 л. с. Летные испытания опытного вертолета S-76B начались 22 июня 1994 г. и были завершены в 1986 г.; обеспечена эксплуатация с площадок на высоте 5550 м и в условиях холодной погоды-до -20 °С, крейсерский полет на высоте 4570 м;
Н-76 – многоцелевой вертолет для вооруженных сил, является военным вариантом вертолета S-76B. Предназначен для наблюдения, поддержки, поиска и спасения и для санитарных перевозок;
H-76N – морской вариант для противокорабельной разведки и обнаружения целей, атаки надводных целей, поисково-спасательных работ и многоцелевого применения. Разрабатывается с 1984 г., проходил летные испытания в 1986 г. Вооружение в варианте Н-76 «Игл» состоит из четырех пулеметов калибром 7,62 мм или двух пулеметов калибром 12,7 мм в контейнерах или НАР калибром 70 мм или ПТУР «Хеллфайр» с надвтулочным прицелом. Возможна установка противолодочных УР «Си Скьюа» или двух противолодочных торпед Мк.46.
Многоцелевой вертолет S-76UT
Боевой вертолет Н-76
КОНСТРУКЦИЯ. Вертолет одновинтовой схемы, с рулевым винтом, двумя ТВД и трехопорным шасси.
Фюзеляж монококовой конструкции, выполнен со значительным использованием композиционных материалов. В конструкции носовой части применены стекловолокно и кевлар; для грузовой кабины использованы легкие сплавы и сотовый заполнитель; хвостовая балка полумонококовой конструкции, выполнена из легких сплавов.
Кабина экипажа оборудована для первого и второго летчиков. Применение сдвоенного цифрового автощетота позволяет осуществлять пилотирование одним летчиком. Передние стекла кабины снабжены двойными стеклоочистителями; система обогрева стекол устанавливается по желанию заказчика.
Пассажирская кабина площадью 4,18 м^2 , размерами 2,46 х 1,02 х 1,37 м и объемом 5,78 м^3 снабжена системой Отопления и вентиляции. Система кондиционирования по желанию заказчика. В административном варианте с четырехместной, шестиместной или восьмиместной компоновками предусматриваются улучшенная звукоизоляция, радиотелефонная аппаратура, улучшенный интерьер и более высокий уровень комфорта. Сиденья в кабине установлены в три ряда – по четыре сиденья в ряд с шагом 0,79 м. В задней части кабины расположен багажный отсек объемом 1,08 м^3 , снабженный люками с каждой стороны фюзеляжа. В транспортном многоцелевом варианте возможна установка грузового троса с крюком для внешней подвески груза, рассчитанного на усилие 1815 кг, и спасательной лебедки грузоподъемностью 270 кг.
Пуск НАР с вертолета Н-76
Доступ в кабины обеспечивается через четыре откидывающиеся на шарнирах двери, по две с каждой стороны. Сдвижные двери в грузовую кабину устанавливаются по желанию заказчика) В конструкции обтекателей и.дверей применен кевлар.
Оперение состоит из стабилизатора и киля, служащего пилоном рулевого винта. Стабилизатор прямой, трапециевидной формы в плане, с симметричным профилем и увеличенной хордой. Размах 3,15 м. Киль двухлонжеронной конструкции, имеет симметричный профиль.
