Несущий винт четырехлопастный, с упругим креплением лопастей, как у вертолета Белл 412. Лопасти с D-образным лонжероном выполнены из стекловолокна, обшивка и заполнитель из номекса имеют прямоугольную форму в плане с сужающейся законцовкой. Профиль лопасти BHTI М406183, хорда 0,24 м. Имеется система складывания лопастей. Втулка из композиционных материалов имеет ресурс более 10 000 ч. Система несущего винта обладает пониженным уровнем вибраций и обеспечивает более эффективное управление на режиме самовращения и на предельно малых высотах полета. Лопасти и втулка могут противостоять действию пуль калибром 12,7 мм. Тормоз несущего винта отсутствует.
Рулевой винт диаметром 1,65 м, с лопастями из стекловолокна, хорда лопасти 0,156 м.
Горизонтальное
Шасси лыжное, выполнено из легких труб, которые крепятся к прессованным поперечным стойкам. Колея шасси 1,88 м.
Силовая установка. Турбовальный двигатель со свободной турбиной расположен в верхней части фюзеляжа, за пилоном несущего винта. Модульная конструкция двигателя облегчает техническое обслуживание. Размеры двигателя 1,097 х 0,557 х 0,658 м; сухая масса 106,6 кг.
Трансмиссия рассчитана на передачу мощности 454 кВт/600 л. с. Редуктор несущего винта содержит коническую ступень со спиральными зубьями и планетарную ступень, выполненные из стальных сплавов. Картеры редукторов выполнены из алюминиевых и магниевых сплавов. Передаточное отношение от двигателя к несущему винту 15,22 : 1, к рулевому винту 2,52:1.
Топливная система включает самоуплотняющийся протестированный бак емкостью 399 л, установленный в задней части кабины. Заливная горловина находится с правой стороны фюзеляжа. Запас масла 5,7 л.
Система управления несущим и рулевым винтами гидравлическая, бустерная с давлением 6,85 мПа/ 70 кг/см^2 и расходом 11,4 л/мин. Имеется система повышения устойчивости и управляемости вертолета.
Электросистема включает основную и вспомогательную цепи. Основная цепь питается от трехфазного генератора переменного тока (120-208 В, 10 кВА, 400 Гц); выпрямитель постоянного тока (28 В, 200 А) служит вспомогательным источником мощности. Резервными источниками мощности являются однофазный преобразователь переменного тока на полупроводниковых элементах (115 В, 500 ВА, 400 Гц) и стартер-генератор постоянного тока (28 В, 200 А).

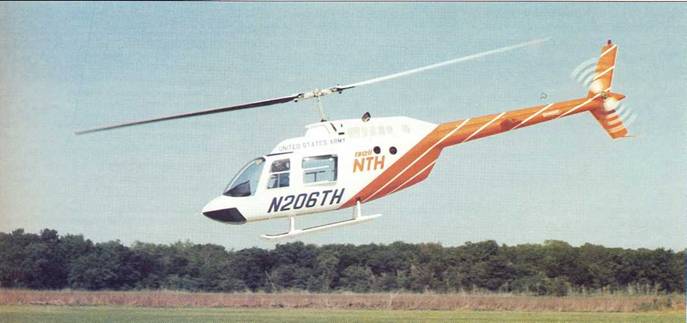

Схема вертолета Белл 206
Электронное оборудование включает пять связных приемопередатчиков, систему передачи данных и шифратор речевых сигналов, доплеровскую РЛС, бескарданную инерциальную навигационную систему. Оборудование обеспечивает визуальный полет в любое время суток. Прицел массой 57,6 кг установлен в сферическом обтекателе над втулкой несущего винта с линией прицеливания на 0,82 м выше плоскости вращения несущего винта. Зона обзора ±30° по углу возвышения и +90° по азимуту. Обеспечивается слежение за движущимися целями на расстоянии до 16 км. Прицел снабжен лазерным целеуказателем-дальномером, телевизионной камерой и ИК-системой ночного видения в передней полусфере и курсовертикалью. Имеется подсистема передачи цели, с помощью которой данные цели в течение 6 с передаются на наземную станцию или боевой вертолет АН-64. Управление прицелом осуществляется рукояткой на ручке управления циклическим шагом. Предполагается использование системы уменьшения теплового излучения.
Вооружение. Стандартное вооружение включает турельную установку М-27 с пулеметом «Миниган» калибром 7,62 мм. Для защиты от вертолетов противника предусматривается установка двух УР «Стингер» класса «воздух-воздух».
Размеры, м:
длина с вращающимися винтами 15,85
длина фюзеляжа 10,48
ширина вертолета 1,97
высота с надвтулочным прицелом 3,93
диаметр несущего винта 10,67
ометаемая
Двигатели: 1 ГТД Аллисон 250-C30R взлетная мощность, кВт/л. с. 485/650
Массы и нагрузки, кг\
максимальная взлетная (расчетная) 2040
пустого 1380
максимальная при выполнении задания 2360
максимальный запас топлива 340
Летные данные:
непревышаемая скорость, км/ч 241
максимальная крейсерская скорость, км/ч 222
экономическая крейсерская скорость, км/ч 204
максимальная скороподъемность, м/с 7,8
статический потолок без учета
влияния земли, м: 3415
дальность полета, км 555
БЕЛЛ 209 «ХЬЮ КОБРА» АН -1S

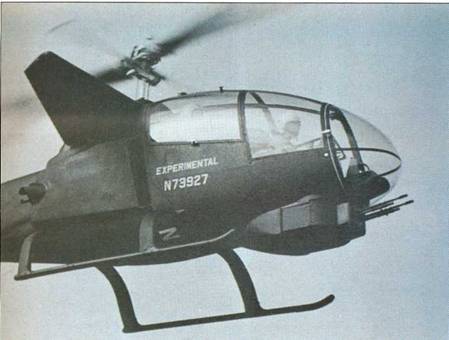

Экспериментальный вертолет Белл «Сиукс Скаут» и установка вооружения на вертолете Белл 47
Работы по созданию боевых вертолетов начались в США в 1950-х годах, когда на практике во время войны в Корее было продемонстрировано успешное применение легких многоцелевых и транспортных вертолетов в военных действиях. Уже тоща выявилась необходимость создания боевых вертолетов для эскортирования многоцелевых и транспортных вертолетов и непосредственной поддержки наземных войск. Попытки решения этой задачи установкой вооружения на имеющиеся многоцелевые и транспортные вертолеты не дали успеха, так как это приводило к значительному утяжелению их конструкции и ухудшению летных характеристик. В то же время было установлено, что для успешного проведения транспортно-десантных операций с помощью вертолетов необходимо, чтобы вертолеты, эскортирующие транспортные вертолеты, имели большую скорость и лучшую маневренность; в выводах армии США указывалось, что скорость эскортирующих вертолетов должна быть на 40% больше скорости транспортных вертолетов.
Первоначально для быстрого решения этой задачи были предложены усовершенствованные модификации серийных вертолетов в качестве боевых вертолетов промежуточного типа. Требования к таким вертолетам не были сформулированы, поэтому ведущими вертолетостроительными фирмами США «Белл», «Боинг-Вертол», «Каман» и «Сикорский» были модифицированы под установку вооружения серийные вертолеты UH-1, CH-47, UH-2 и S-61, снабженные турельными пулеметными установками и пилонами для крепления ракет. Несмотря на то что эти вертолеты были облегчены по сравнению с исходными и имели улучшенную аэродинамику, они мало отличались по летным характеристикам от исходных вертолетов, и их разработка была прекращена. Поэтому уже в 1960 г. армия поставила задачу создания специализированного боевого вертолета с экипажем из летчика и стрелка, управляемым пулеметом на турельной установке и различным неуправляемым оружием, хорошо обтекаемым фюзеляжем для достижения большей скорости полета по сравнению с обычными вертолетами.
Для ускорения разработки нового боевого вертолета, потребовавшегося в связи с началом войны во Вьетнаме (1964 г.), было решено использовать в его конструкции основные агрегаты и системы успевшего себя хорошо зарекомендовать в эксплуатации многоцелевого вертолета «Ирокез». Армия не разрабатывала ТТТ к этому вертолету, и фирме «Белл» пришлось проектировать вертолет по своему усмотрению. Для этого фирма предварительно провела разработку концепции боевого вертолета «Уорриер», в процессе которой был решен ряд важных проблем и определены оптимальные компоновка вертолета и кабины экипажа и размещение вооружения, апробированные на легком экспериментальном вертолете «Сиукс Скаут», являвшемся развитием легкого вертолета Белл 47.
