Внедрение SAP R/3: Руководство для менеджеров и инженеров

Кале Вивек

Таким образом, мы закончили знакомство с объектной ориентацией, которое необходимо для понимания ориентированной на объекты среды. Хотя существует еще несколько довольно сложных сопутствующих тем для обсуждения — таких, как комбинированные объекты, многократное унаследование, полиморфизм, параллелизм, стабильность и т. д., нам достаточно понять общую ценность объектной ориентации, свойственной среде SAP.

Сама по себе система SAP R/3 не является объектно-ориентированной средой, но этот подход в большой степени повлиял на архитектуру и разработку SAP.

Основная структура SAP, которая включает в себя словарь АВАР/4, управляемое событиями программирование,

ЕРС (управляемая событиями последовательность процессов) уже использует различные аспекты этой концепции и возможно в будущем будет переработана в полноценную объектно-ориентированную среду. С появлением SAP 3.0 был представлен рабочий процесс SAPWorkflow, который полностью основывается на объектно-ориентированной архитектуре бизнес-объектов, методов, событий, подклассов и т. д. В версии SAP R/3 4.0 Объекты АВАР — это полноценное распространение объектов на АВАР, которое полностью подготовлено для использования и программирования SAP в сети Интернет. Впрочем, для полной реализации потенциала объектной ориентации базовая архитектура SAP должна была бы внедряться объектно-ориентированным способом. Кроме того, все функциональные модули SAP должны были бы в этой среде разрабатываться, поддерживаться, документироваться и т. д. Преимущества такого подхода будут обсуждаться на протяжении данной главы.

АРМ Разработчика АВАР/4

Все объекты АРМ Разработчика необходимо генерировать, прежде чем они активизируются в работающей системе.

Все объекты АРМ Разработчика АВАР/4 — такие, как модели данных и процессов, словарь АВАР/4, отчеты, динамические программы, библиотеки функциональных процессов, объекты авторизации и прочие записаны в хранилище АВАР/4.

Система Хранилища информации полностью интегрирована с АРМ Разработчика. Эта система обеспечивает поиск и сортировку различных объектов по тем или иным критериям, а также предоставляет список пунктов — где указанный объект может использоваться. По умолчанию хранилище показывает различные объекты, заданные в системе SAP в иерархическом порядке.

Как видно из названия, иерархия приложений содержит полную структуру стандартных приложений SAP. Для версий, в которые клиентом были внесены определенные настройки, SAP поддерживает иерархию приложений пользователя в сочетали с классом разработки, присвоенным каждому элементу в этой иерархии.

На рис. 8.2 представлен стартовый экран АРМ Разработчика АВАР/4.

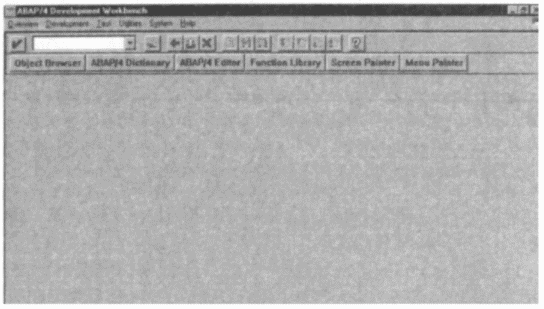

Рис. 8.2. Стартовое окно АРМ Разработчика АВАР/4.

Словарь АВАР/4

Словарь АВАР/4 — это логическое представление данных, записанных в стандартных физических базах данных, таких, как Oracle, DB2, Informix и т. д. На рис. 8.3 представлен начальный экран словаря.

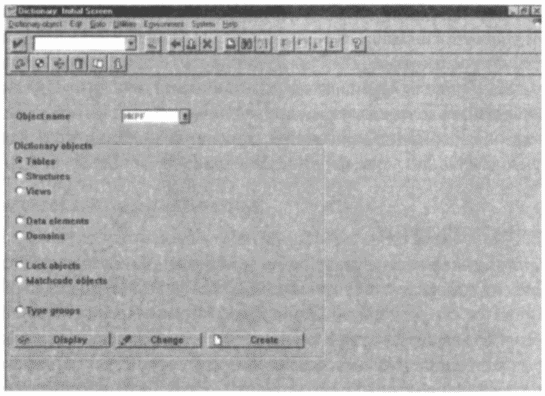

Рис. 8.3. Начальный экран словаря АВАР/4.

Словарь содержит мета-данные о данных, записанных в таблицах приложений базы данных. Описание мета-данных в словаре имеет два уровня: синтаксический (технический) и семантический (смысловой). Первый уровень относится к объекту «домен», второй — к объекту «элемент данных».

Таблицы, структуры и комбинированные объекты

задаются как объекты «элемент данных», которые в свою очередь моделируются на объектах «домен». Эта систематическая иерархия домена, элемента данных, поля и структуры позволяет многократно использовать их на всех уровнях, что делает систему чрезвычайно гибкой и облегчает поддержку системы. Например, увеличение размера количественного домена CDO моментально распространяется на все элементы данных и поля, и, следовательно, таблицы, структуры, а, в конечном счете, на таблицы базы данных.

Благодаря интерпретативной природе среды программ и словаря АВАР/4, любые изменения в словаре АВАР/4 сразу распространяются на все соответствующие программы приложений.

Домен

Домены определяют технические атрибуты — такие, как тип данных, длина, диапазон значений, характеристики просмотра и т. д. Домены аналогичны упомянутым выше определяющим класс объектам (CDO); в общем смысле они относятся к указанным пользователем типам данных. Информация доменов, записанная в словаре, включает в себя краткий текст, формат данных по типу и размеру, название таблицы значений, значок результата и длину результата.

Элемент данных

Семантически «поле» определяется как элемент данных в сочетании с ассоциированными свойствами. Такие свойства могут включать в себя ключевые слова, заголовки, описательные тексты и т. д. В системе R/3 поле всегда ассоциировано с элементом данных, который в свою очередь определяется синтаксически, как домен. Поле действительно относится к типам данных на уровне приложений. Записанная в данных информация об элементе данных включает в себя название, краткий текст, имя домена, а также короткие, средние или длинные ярлыки поля.

Таблица и структура

Все таблицы содержат поля. Атрибуты индивидуальных полей описываются как элементы данных и соответствующие домены. На рис. 8.4 представлен образец экрана со структурой таблицы для Material Document Header.

Для таблиц задаются таблицы индексов, которые призваны уменьшить время доступа при операциях с таблицами. Все таблицы, индексы баз данных, виды и т. д. могут быть созданы в словаре, без знания специфики основной базы данных.

Структуры похожи на таблицы, только не содержат данных. Они относятся к последовательности полей в словаре. Структурные объекты могут использоваться для определения данных в интерфейсах при работе в группе модулей и экранов. Структуры существуют только в словаре, в основных базах данных их нет.

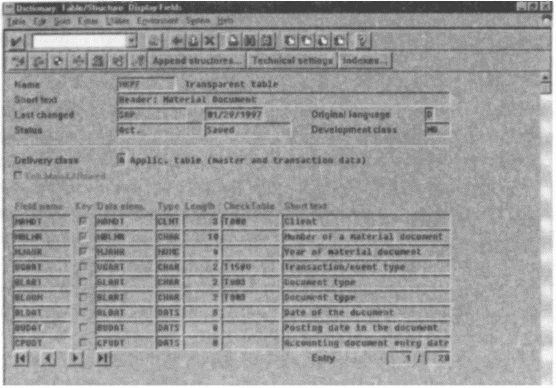

Рис. 8.4. Образец структуры таблицы.

Более того, структуры могут включаться в определения таблиц. Такие подструктуры аналогичны оператору COPY в языке COBOL и оператору INCLUDE в языках С и Pascal. Если в эти подструктуры вносятся какие-либо изменения, все таблицы и структуры, содержащие измененную подструктуру будут обновлены автоматически.

С другой стороны, к стандартным определениям таблиц и самим таблицам можно прилагать дополнительные структуры, которые не меняют оригинальное определение таблицы. Эти прилагаемые структуры можно использовать для расширения таблицы или разработки индивидуальных изменений и настроек системы SAP. Любые будущие обновления и модернизация системы SAP никак не затронут эти индивидуально разработанные дополнительные структуры.
