Выход из строя RAID-контроллера однозначно ведет к разрушению массива. Подключение дисков, входивших в массив, к другому идентичному контроллеру и попытка инициализировать его далеко не всегда приводят к успеху. Тем более найти точно такой же контроллер, выпущенный несколько лет назад, бывает проблематично. Поэтому в большинстве случаев разумной тактикой становится извлечение данных из разрушенного массива программными методами.
Таким образом, потеря информации может произойти лишь при разрушении любого массива либо при повреждении массивов RAID-0 или JBOD. В избыточных массивах уровней 1, 3, 5, 1+0 и 0+1 информация
В следующем разделе речь пойдет о восстановлении данных из разрушенного массива или с поврежденных дисков в массиве RAID-0 либо JBOD.
Тактика восстановления данных
Если при очередном включении компьютера оказались недоступны диски RAID, следует провести короткую и осторожную диагностику. Как уже говорилось, основные сведения можно почерпнуть из сообщений контроллера в процессе его инициализации, а затем в оснастке Управление дисками консоли MMC.
Далее целесообразно выключить компьютер и снять с него винчестеры, входящие в RAID. Ориентируясь по шлейфам и портам контроллера, пронумеруйте диски, это поможет при дальнейшем программном воссоздании массива.
Подключайте винчестеры по одному к другому компьютеру, к обычному контроллеру (не RAID). Диагностика жестких дисков описана в предыдущей главе. В зависимости от результатов проверки может потребоваться замена контроллера и даже манипуляции внутри гермоблока. Главное – восстановить доступ к диску.
Заниматься углубленной диагностикой и восстановлением данных на неисправном компьютере не рекомендуется. Если на поврежденный или разрушенный RAID-массив была установлена операционная система, загрузка компьютера просто невозможна, поэтому наличие второго компьютера обязательно. Есть и другой вариант – подключить новый диск, установить на него операционную систему и все необходимые утилиты, а потом подключать обратно диски из массива и заниматься извлечением информации.
Желательно создать образ-копию каждого диска. Делать это удобно теми же программами, которыми впоследствии будут извлекаться данные. Для сохранения образов двух или трех дисков может потребоваться винчестер большой емкости, хотя файлы образа, как правило, неплохо сжимаются. Если по результатам проверки винчестеры оказались полностью исправными, можно и не создавать образы, а работать непосредственно с самими дисками, хотя делать это не очень удобно: придется подключать к компьютеру одновременно три, четыре или даже пять дисков – на одном винчестере должны быть операционные системы и рабочие программы, и извлекаемые данные тоже нужно где-то сохранять!
Программные средства восстановления данных
Извлечение данных из массива происходит по тому же принципу, что и с любого одиночного носителя. Сначала программа просматривает записи файловой системы и находит объекты по ним. Углубленный поиск заключается в обнаружении на диске последовательностей, характерных для начала файлов определенных типов. Особенность восстановления данных из RAID состоит в том, что программа должна работать одновременно с несколькими дисками или образами, составляя итоговую последовательность из блоков или полос (stripes), находящихся на разных дисках.
Программ,
Программа R-Studio
Программа R-Studio – универсальный инструмент извлечения информации с поврежденных носителей. Программа способна строить виртуальные массивы или наборы (Virtual Volume Sets) из физических дисков, разделов на них или файлов-образов.
1. Откройте предварительно созданные образы дисков, входивших в массив: меню Drive -> Open Image File (Диск -> Открыть файл образа). В результате в дерево дисков с пометками Image (Образ) добавятся смонтированные образы (рис. 3.5).

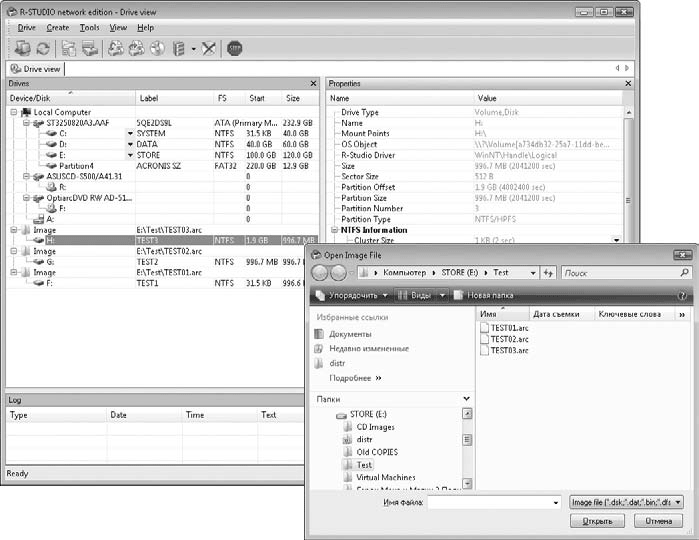

Рис. 3.5. Открытие образов дисков
Если работа ведется непосредственно с винчестерами, этот шаг пропускается.
2. Создайте виртуальный массив того же типа, что и восстанавливаемый. Выберите один из пунктов меню Create (Создать):
• Create Virtual Volume Set (Создать виртуальный набор динамических дисков или томов) – аналог программного массива;
• Create Virtual Mirror (Создать виртуальный зеркальный массив) – RAID-1;
• Create Virtual Stripe Set (Создать виртуальный массив с чередованием) – RAID-0;
• Create Virtual RAID 5 (Создать виртуальный массив RAID-5).
В дерево дисков добавится новый виртуальный массив, а при щелчке на нем кнопкой мыши в правой части окна появится панель этого виртуального набора. Панель состоит из двух вкладок:
• Properties (Свойства) – здесь приведены общие свойства всего массива;
• Parents (буквально – Родители) – на этой вкладке показываются диски, входящие в массив, и задаются параметры их объединения в набор. Вкладка Parents открыта по умолчанию, и работа в основном ведется на ней.
3. Перетащите мышью диски или открытые образы из дерева на вкладку Parents (Родители) панели виртуального набора (рис. 3.6).

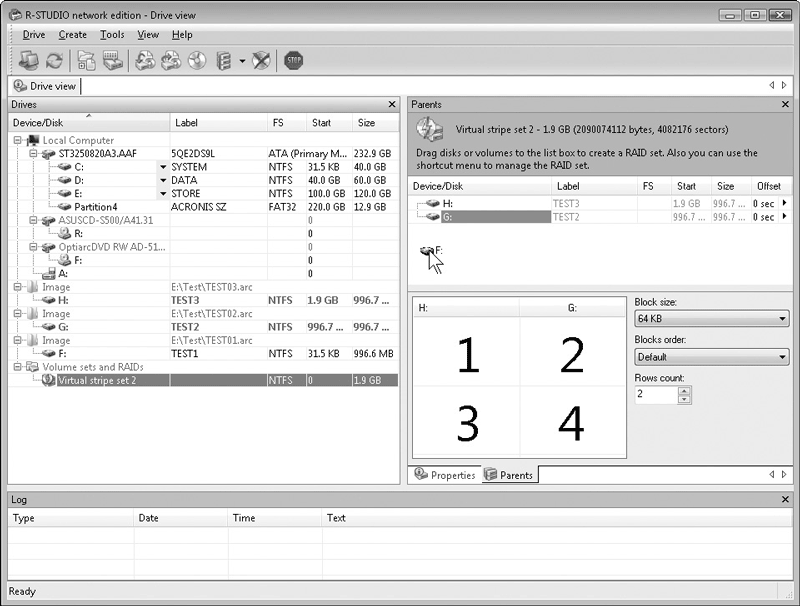

Рис. 3.6. Добавление дисков в виртуальный набор
4. В нижней части вкладки на диаграмме показывается чередование блоков в виртуальном массиве подобно схемам, описанным в начале этой главы. Справа от диаграммы задаются размер блока (Block size:), порядок чередования (Blocks order:) и число рядов при чередовании (Rows count:). Как правило, значения по умолчанию (Default) соответствуют настройкам большинства современных массивов. Для изменения порядка чередования достаточно расположить диски в нужном порядке, перетаскивая их мышью прямо в списке дисков на вкладке Parents. Это же можно сделать и на диаграмме чередования.
