Конструкция flash-диска USB
Несмотря на разнообразие корпусов, все flash-диски USB устроены одинаково. Половинки корпуса часто соединены защелками и обычно легко разбираются. Исключение составляют водонепроницаемые или ультрамодные корпуса – для их вскрытия иногда приходится разрезать склеенные или залитые герметиком детали.

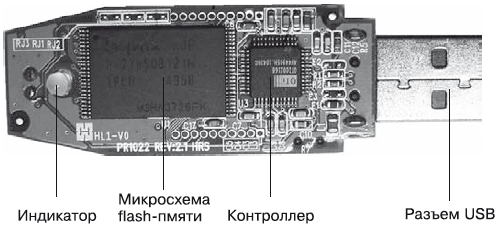

На плате внутри flash-диска USB (рис. 4.2) обязательно присутствуют две микросхемы: чип памяти и контроллер. На обеих нанесена заводская маркировка. Иногда плата несет два чипа flash-памяти, которые работают в паре. Обвязка микросхем состоит из нескольких резисторов и диодов, стабилизатора питания и кварцевого
Рис. 4.2. Устройство flash-диска
Разъем USB припаян непосредственно к плате. Места пайки контактов во многих моделях являются довольно уязвимыми, поскольку на них приходится механическая нагрузка при подключении и отключении устройства.
Виды и конструкция карт памяти
Многие компании время от времени предлагали пользователям разные конструкции карт памяти. За редкими исключениями все они несовместимы между собой по числу и расположению контактов и электрическим характеристикам. Flash-карты бывают двух типов: с параллельным (parallel) и последовательным (serial) интерфейсом.

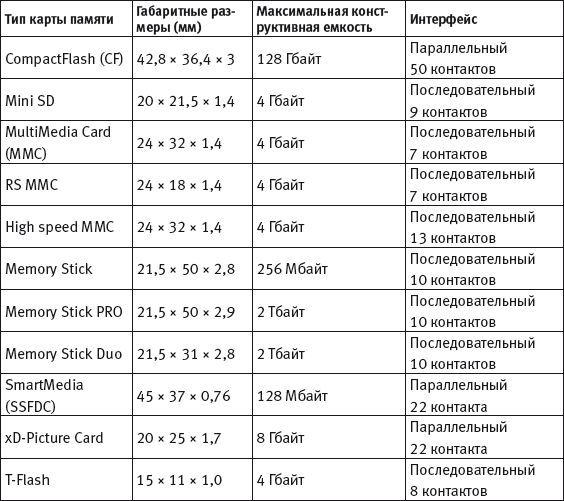

В табл. 4.1 перечислены 12 основных типов карт памяти, которые встречаются в настоящее время. Внутри каждого типа существуют свои дополнительные разновидности, с учетом которых можно говорить о существовании почти сорока видов карт.
Карты MMC могут работать в двух режимах: MMC (MultiMedia Card) и SPI (Serial Peripheral Interface). Режим SPI является частью протокола MMC и используется для коммуникации с каналом SPI в микроконтроллерах компании Motorola и некоторых других производителей.
В слот для карты SD (Secure Digital) можно вставить карту MMC (MultiMedia Card), но не наоборот. В контроллер карты SD заложено аппаратное шифрование данных, а сама память снабжена специальной областью, в которой хранится ключ шифрования. Сделано это для того, чтобы препятствовать нелегальному копированию музыкальных записей, для хранения и продажи которых и задумывался такой носитель. На карте сделан переключатель защиты от записи (write protection switch).
Карты CompactFlash (CF) можно легко вставить в разьем PCMCIA Type II. Несмотря на то что у PCMCIA 68 контактов, а у CF – только 50, конструкция карт CompactFlash обеспечивает полную совместимость и обладает всеми функциональными возможностями формата PCMCIA-ATA.
Все карты памяти Memory Stick (стандарт корпорации Sony) относительно совместимы между собой. Стандартом теоретически предусмотрен объем карты памяти до 2 Тбайт, хотя в реальности емкость достигает единиц гигабайт.
Карты SmartMedia практически не используются, но их можно встретить в очень старых фотоаппаратах, хотя это был единственный стандарт, в котором контроллер находился не внутри карты, а в устройстве считывания.
Конструкция карт памяти неразборная – это непригодное для ремонта устройство. Бескорпусные микросхемы вместе с выводами залиты в компаунд и все вместе спрессованы в пластиковую
Устройства считывания
Для считывания flash-диска USB достаточно обычного порта USB: подобные устройства благодаря своему контроллеру видятся компьютером как стандартный съемный диск. Контроллеры всех карт памяти обращены вовне последовательными или параллельными интерфейсами – контактами на карте. Для каждого из этих интерфейсов нужен соответствующий переходник – дополнительный контроллер, согласующий этот интерфейс со стандартным портом USB.

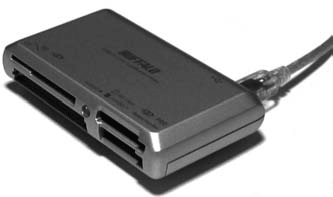

Кард-ридер – устройство, состоящее из одного или нескольких подобных контроллеров, преобразователя питания и разъемов для разных карт памяти (рис. 4.3). Питание осуществляется от источника +5 В через кабель USB.
Чаще всего встречаются «комбайны», рассчитанные на несколько типов карт: от 6 до 40. Слотов в кард-ридере гораздо меньше, так как каждый слот используется для нескольких типов карт, близких по размерам и расположению контактов. По своим характеристикам они практически равноценны, а отличаются, главным образом, числом поддерживаемых типов карт и конструкцией.
Логическая организация
Прежде чем перейти к файловым системам flash-накопителей, нужно вспомнить об архитектуре NAND. В этой часто используемой памяти и чтение, и запись, и удаление информации происходит лишь блоками.
На жестких и гибких дисках величина блока составляет 512 байтов, не считая 95 служебных байтов, которые видны только контроллеру винчестера. Все файловые системы создавались именно с учетом этих значений. Проблема в том, что во flash-памяти величина блока стирания, за редким исключением, не совпадает с величиной стандартного дискового сектора в 512 байтов и обычно составляет 4, 8 и даже 64 Кбайт. С другой стороны, для обеспечения совместимости блок чтения/записи должен совпадать с величиной дискового сектора.
Для этого блок стирания разбивается на несколько блоков чтения/записи с размером 512 байтов. На практике блок чуть больше: кроме 512 байтов для данных, в нем еще есть хвост (Tail) длиной 16 байтов для служебной информации о самом блоке. Физически расположение и количество блоков чтения/записи ничем не ограничены. Единственное ограничение – блок чтения/записи не должен пересекать границу блока стирания, так как он не может принадлежать двум разным блокам стирания.
Блоки чтения/записи делятся на три типа: действительные, недействительные и дефектные. Блоки, которые содержат записанные данные и принадлежат какому-либо файлу, являются действительными. Использованные блоки с устаревшей информацией считаются недействительными и подлежат очистке. Категорию дефектных составляют блоки, не поддающиеся записи и стиранию.
Еще одна особенность flash-памяти состоит в том, что запись информации возможна только на предварительно очищенное от предыдущей информации пространство. Когда необходимо записать информацию, микропрограмма контроллера должна решить, какие недействительные блоки нужно перед этим стереть. В большей части микропрограмм вопрос удаления недействительных блоков решается простейшим способом: как только определенная часть емкости flash-диска оказывается заполнена информацией, автоматически запускается механизм очистки недействительных блоков.
