Восстановление данных. Практическое руководство

Касперски Крис

Введение

Объемы жестких дисков стремительно растут, а их надежность неуклонно падает. С одной стороны, поджимает плотность записи, с другой — конкуренция. Повсеместно применяются дешевые комплектующие и "сырые" технические решения, обкатывать которые приходится потребителям. Залог безопасности данных — ежедневное резервирование (тем более что современные съемные носители это позволяют). Однако, несмотря на это, даже продвинутые специалисты часто пренебрегают этой рекомендацией, ведь все "и так работает"…

После отказа винчестера данные практически всегда можно восстановить, если действовать по плану. Если же плана нет, от "врачевания" лучше сразу же отказаться. Неумелые попытки только затрудняют процедуру восстановления,

а иногда и делают ее совершенно невозможной. Сотрудники сервис- центров настоятельно отговаривают пользователей от самостоятельного ремонта, а за ослушание карают либо удвоенной (утроенной) ценой, либо же отказываются от восстановления. И делают они это совсем не потому, что боятся, что клиент сможет обойтись без их помощи! Жесткие диски — очень сложные устройства. Это не радиоприемники или прочие бытовые устройства, которые часто можно отремонтировать и без специализированных знаний!

У работников сервисного центра есть специализированное оборудование, накопленные знания и опыт. Через их руки прошли десятки тысяч винчестеров, поэтому шансы на успешное восстановление данных здесь намного выше, чем у простого программиста или администратора, рыдающего над убитым диском. Это — теоретически. Практически же... Цена за восстановление зачастую переходит все границы, причем никаких гарантий на благоприятный исход все равно нет. Известно немало случаев, когда "кустари-одиночки" бесплатно восстанавливали винчестеры, угробленные "специалистами" сервис-центров. А для жителей глубинки никакие "центры" вообще не доступны, и им приходится рассчитывать только на себя.

В этой главе будет идти речь о восстановлении данных. Ремонт винчестеров (за исключением редких случаев) или невозможен, или экономически нецелесообразен. Нашей задачей будет временное восстановление работоспособности жесткого диска, достаточное лишь для копирования самых ценных данных, в идеале — всего диска целиком. Мы рассмотрим исключительно общие вопросы ремонта жестких дисков, а в подробности пошаговой методики диагностики вдаваться не будем. Это — чрезвычайно обширная тема, заслуживающая отдельной книги и, к тому же, требующая индивидуального подхода к каждой конкретной модели диска. Заинтересованных читателей, желающих изучить данную тему углубленно, можно отослать к документации, представленной на сайте АСЕ Lab (http://www.acelab.ru/products/pc/traning.html). Фрагменты этой документации доступны, в том числе, и незарегистрированным пользователям. Так что не будем повторяться. Основная цель данной главы — продемонстрировать, что ремонт жестких дисков возможен и в домашних условиях.

Внутреннее устройство жесткого диска

Блок-схема типичного жесткого диска представлена на рис. 4.1. Жесткий диск состоит из гермоблока и платы электроники. В гермоблоке расположены:

? шпиндельный двигатель, вращающий пакет из одного или нескольких магнитных дисков;

? блок магнитных головок (БМГ), который ранее управлялся шаговым электродвигателем, а теперь работает под управлением устройства, известного как "звуковая катушка" (voice coil);

? предусилитель-коммутатор чтения/записи, смонтированный в микросхеме, расположенной либо непосредственно на БМГ, либо на отдельной плате рядом с ней. В последнем случае замена коммутатора возможна без съема БМГ, что существенно упрощает его ремонт.

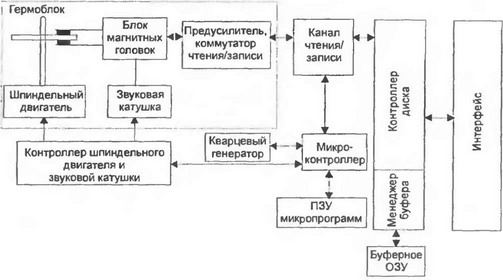

Рис. 4.1. Блок-схема типичного жесткого диска

Плата электроники содержит:

? контроллер шпиндельного двигателя и звуковой катушки, управляющий вращением пакета дисков и позиционированием головок;

? канал чтения/записи;

? микроконтроллер, являющийся, по сути, "сердцем" винчестера;

? контроллер диска, отвечающий за обслуживание интерфейса ATA.

Принципы ремонта жестких дисков

Древние жесткие диски стоили

дорого, использовали целую россыпь микросхем с низкой степенью интеграции и серийные комплектующие, над которыми еще имело смысл подолгу зависать с осциллографом, выискивая неисправный элемент. Но затем степень интеграции начала стремительно нарастать, производители перешли на заказные чипы, а цены на винчестеры упали. Ремонтировать электронику стало не только сложно, но еще и нерентабельно.

Основным способом возвращения работоспособности жесткому диску стала замена всей платы контроллера целиком. Для этой цели берется диск идентичной модели (донор), и плата переставляется на гермоблок с восстанавливаемыми данными (акцептор). Исключение составляет мелкий ремонт, наподобие замены перегоревшего предохранителя или транзистора, который можно выполнить непосредственно на теле "пациента".

Возникает вопрос — если ремонтники уже давно ничего не ремонтируют, а только тасуют платы, зачем же к ним обращаться и платить деньги, когда эту операцию можно проделать и самостоятельно? Однако в данном случае проще сказать, чем реально сделать.

Во-первых, необходимо найти подходящего донора. У разных моделей винчестеров совместимость плат электроники существенно различна. Некоторые из них требуют совпадения всех цифр в номере модели, а некоторые соглашаются работать и с "родственным" контроллером. Есть и такие модели, которые могут не работать даже при полном совпадении всех букв и цифр, и тогда приходится перебирать одного донора за другим в надежде найти подходящий. Особенности поведения каждой модели можно почерпнуть из документации, прилагаемой к PC-3000, или найти в Интернете. Поиски доноров серьезно осложняются тем, что период производства большинства винчестеров намного меньше их среднего срока существования. Компьютерные магазины постоянно обновляют свой ассортимент, и приобрести модель, аналогичную той, что вы купили несколько лет назад, скорее всего, не удастся. Остаются радиорынки и фирмы, торгующие подержанными комплектующими, но и здесь выбор невелик.

Внимание!

"Неродной" контроллер может повредить микросхему коммутатора/предусилителя, расположенную внутри гермоблока, и разрушить служебную информацию, что существенно затруднит дальнейший ремонт. Никогда не переставляйте платы, если у вас есть хотя бы тень сомнения в их совместимости!

Во-вторых, помимо электроники, на плате контроллера имеется микросхема ПЗУ, в которой могут быть записаны индивидуальные настройки. В этом случае с чужой платой винчестер работать просто не будет! Тут есть два пути. Если акцептор еще подает признаки жизни, с него считывается оригинальная прошивка, которая затем записывается на плату донора. Если этот вариант не срабатывает, приходится перепаивать непосредственно само ПЗУ.

В-третьих, даже если винчестер "заведется" с чужой платой, последовательность нумерации секторов может оказаться нарушена, и файловая система превратится в мусор. Если это случится, разгребать этот мусор придется вручную или с помощью специализированных программных комплексов. Лучшим среди этих комплексов является Data Extractor, входящий в комплект PC-3000, но также способный работать и отдельно от него со штатным контроллером IDE.

Вообще говоря, никаких экстраординарных способностей для ремонта не требуется, и он вполне по силам мастерам средней руки. Отказ электроники — это еще полбеды. Гораздо хуже, если испорчена часть служебной информации, записанной на магнитных пластинах (эта тема будет освещена более подробно далее в этой главе). Это может произойти по разным причинам, наиболее распространенными среди которых являются: ошибки в прошивке, сбои питания, отказ электроники, вибрация/удары, деформация гермоблока. При этом жесткий диск не инициализируется или выдает сообщение об ошибке в ответ на любую команду. Некоторые винчестеры автоматически переходят в технологический режим, предназначенный для записи служебной информации, которая может быть передана либо через стандартный интерфейс ATA, либо через COM-терминал.
