Введение
Файловую систему NTFS принято описывать как сложную реляционную базу данных, обескураживающую грандиозностью своего архитектурного замысла не одно поколение начинающих исследователей. NTFS похожа на огромный, окутанный мраком лабиринт, в котором очень легко заблудиться. К счастью, хакеры давно разобрались с основными структурами данных. Тем не менее, от магистральных коридоров лабиринта, ярко освещенных светом настенных факелов (и подсознательно ассоциируемых с хорошо исследованными структурами данных), отходит большое количество ответвлений. Эти ответвления освещены значительно хуже (если освещены вообще). Они
В отличие от драйвера, позволяющего только читать данные с томов NTFS, который можно запрограммировать буквально за один вечер (с отладкой!), написанием полноценного драйвера, позволяющего не только читать, но и писать данные на тома NTFS, заняться еще никто не рисковал. К счастью, никто и не требует от нас написания полноценного драйвера NTFS! Наша задача значительно скромнее — вернуть разрушенный том в состояние, пригодное для восприятия операционной системой или, по крайней мере, извлечь с такого тома все ценные файлы. Для этого совершенно необязательно вникать в структуру журналов транзакций, дескрипторов безопасности, двоичных деревьев. Иначе говоря, нам потребуется разобраться лишь с устройством главной файловой таблицы — MFT, а также нескольких дочерних подструктур.
Основными источниками данных по NTFS служат:
? книга Хелен Кастер (Helen Custer) "Inside the Windows NT file system" (в русском издании она входит в состав книги "Основы Windows NT и NTFS"), подробно описывающая концепции файловой системы и дающая о ней общее представление. К сожалению, все объяснения ведутся на абстрактном уровне без указания конкретных числовых значений, смещений и структур. Кроме того, после выхода Windows 2000 и Windows XP, в файловую систему были внесены значительные изменения, никак не отраженные в упомянутой книге. Если вы не сможете найти эту книгу в магазинах — ищите её в файлообменных сетях. В них есть все! Например, попробуйте найти ее с помощью e-Mule (http://www.eMule.ru);
? хакерская документация от коллектива "Linux-NTFS Project" (http://www.linux-ntfs.org/), чьим хобби долгое время была разработка независимого драйвера NTFS для Linux. К сожалению, сейчас энтузиазм команды начал стремительно угасать. Это выдающееся творение, подробно описывающее все ключевые структуры файловой системы (на английском языке), не заменяет книгу Кастер, но существенно расширяет ее;
Разобраться в документации Linux-NTFS Project без знания основ NTFS очень и очень непросто! Поэтому рекомендуемый порядок чтения следующий: сначала прочтите книгу Хелен Кастер, затем приступайте к чтению хакерской документации.
? документация от Active@Data Recovery Software, описывающая утилиту Active Uneraser (бесплатную копию этой утилиты можно найти на сайте http://www.NTFS.com). Это — своеобразное сочетание книги Хелен Кастер и документации Linux-NTFS Project, описывающее важнейшие структуры данных и обходящее стороной все вопросы, которые только можно обойти. Здесь же можно найти до предела выхолощенное изложение методики восстановления данных. В общем, если не найдете книгу Хелен, скачайте демонстрационную версию Active Uneraser и воспользуйтесь прилагаемой к ней документацией;
Утилита Active Uneraser поставляется в двух вариантах — в виде образа дискеты и в виде образа CD. Сопроводительная документация присутствует только во втором варианте поставки.
? контекстная помощь к программе Disk Explorer также
Наконец, вы можете воспользоваться этой главой. Тем не менее, наличие документации Linux-NTFS Project все же очень желательно, так как по ходу изложения материала данной главы я буду часто ссылаться на нее.
Версии NTFS
Служебные структуры файловой системы NTFS не остаются постоянными, а слегка меняются от одной версии Windows NT к другой (см. табл. 6.1). Этот факт следует принять во внимание при использовании автоматизированных "докторов". Столкнувшись с более свежей версией NTFS, "доктор", не оснащенный мощным искусственным интеллектом, может запутаться в измененных структурах и разрушить вполне здоровый том.
Таблица 6.1. Определение версии NTFS по версии Windows
| Версия NTFS | Операционная система | Условное обозначение |
|---|---|---|
| 1.2 | Windows NT | NT |
| 3.0 | Windows 2000 | W2K |
| 3.1 | Windows XP | XP |
Как быстро узнать тип текущего раздела — FAT или NTFS? Это очень просто — достаточно попробовать создать в его корневом каталоге файл
Взгляд на NTFS с высоты птичьего полета
Основным структурным элементом всякой файловой системы является том (volume), в случае с FAT совпадающий с разделом (partition), о котором мы говорили в прошлой главе. NTFS поддерживает тома, состоящие из нескольких разделов (рис. 6.1). Подробнее схему отображения томов на разделы мы обсудим в следующей главе, а пока будем для простоты считать, что том представляет собой отформатированный раздел (то есть раздел содержащий служебные структуры файловой системы).

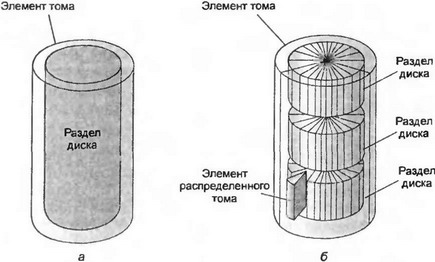

Рис. 6.1. Обычный (а) и распределенный (б) тома
Большинство файловых систем трактуют том как совокупность файлов, свободного дискового пространства и служебных структур файловой системы, но в NTFS все служебные структуры представлены файлами, которые (как это и положено файлам) могут находиться в любом месте тома, при необходимости фрагментируя себя на несколько частей.
