Сразу же за таблицей разделов по адресу

0/0/2

расположен приватный заголовок

PRIVHEAD

, содержащий в себе ссылки на основные структуры LDM (рис. 5.8). Если

PRIVHEAD

погибнет, Windows не сможет обнаружить и смонтировать динамические диски. К сожалению, гибнет он удручающе часто. Подавляющее большинство загрузочных вирусов и дисковых менеджеров считают сектор

0/0/2

свободным и используют его для хранения своего тела, необратимо затирая прежнее содержимое. Осознавая значимость заголовка

PRIVHEAD

, разработчики из Microsoft сохранили его в двух копиях, одна из которых хранится в конце LDM, а другая — в последнем секторе физического диска. Благодаря такой избыточности

PRIVHEAD

практически никогда не приходится восстанавливать вручную. Однако если такая необходимость все

же возникнет, обратитесь к проекту LINUX-NTFS за подобным описанием его структуры (http://www.linux-ntfs.org/), здесь же оно по соображениям экономии места не приводится.

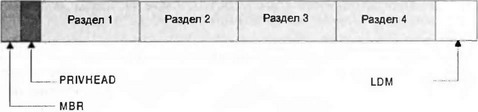

Рис. 5.8. База данных LDM и ее дислокация

Внутреннее устройство базы данных LDM не документировано. При этом даже поверхностный взгляд на ее структуру сразу же дает понятие о ее мощи и сложности (рис. 5.9). На самом верху иерархии расположено оглавление базы — структура

TOCBLOCK

(Table Of Content Block), состоящая из двух секций,

config

и

log

(причем, вероятно, в будущем их список будет расширен). Секция

config

содержит информацию о текущем разбиении диска на динамические тома, a

log

хранит журнал изменений схемы разбиения. Это — очень мощное средство в борьбе с энтропией! Если удалить один или несколько динамических разделов, информация о старом разбиении сохранится в журнале, что позволит с легкостью восстановить утерянные тома! Будучи очень важной структурой, оглавление диска защищено от случайного разрушения тремя резервными копиями, одна из которых вплотную примыкает к оригинальной версии

TOCBLOCK

,

расположенной

в начале базы LDM, а две других находятся в конце диска, между копиями PRIVHEAD.

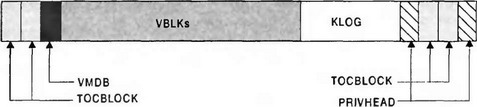

Рис. 5.9. Внутренняя структура LDM

Внутренне секция

config

состоит из заголовка (

VMDB

) и одного или нескольких 128-байтных структур, называемых

VBLKs

, каждая из которых описывает соответствующий ей том, контейнер, раздел, диск или группу дисков. Заголовок

VMDB

не имеет копии и нигде не дублируется. Однако все его изменения протоколируются в журнале (

KLOG

) и потому могут быть восстановлены.

Примечание

Строение

VMDB

и

VBLKs

подробно описано в разделе "LDM Documentation" на сайте проекта LINUX-NTFS. Поэтому здесь оно не приводится в целях экономии места. Оно действительно очень громоздко, к тому же, крайне маловероятно, что кому-то потребуется восстанавливать секцию

config

вручную.

Для просмотра базы данных LDM и архивирования ее содержимого можно воспользоваться утилитой LDM-dump Марка Руссиновича, бесплатную копию которой можно скачать с его сайта (http://www.sysinternals.com/files/ldmdump.zip). Как вариант можно зарезервировать последний мегабайт физического диска, а также последние мегабайты всех разделов, для которых значение поля

Boot ID

равно

42h

. Сделать это можно с помощью любого дискового редактора (например, Sector Inspector). Эту информацию рекомендуется хранить на надежном носителе (Zip-дискете, CD-R/RW). Помимо этого, не забудьте также создать и резервную копию структуры

TOCBLOCK

.

При восстановлении удаленных динамических дисков необходимо учитывать следующие факторы:

1. Во-первых, журнал изменений на интерфейсном уровне недоступен, и выполнить откат штатными средствами операционной системы невозможно.

2. Во-вторых, загрузочные сектора удаляемых дисков автоматически очищаются, и восстанавливать их приходится вручную. Более подробно эта тема будет раскрыта в следующем разделе.

Если размер и тип удаленного динамического диска вам известны (на дисках NTFS его можно извлечь из копии загрузочного сектора), просто зайдите в Менеджер Управления Дисками (Disk Manager) и воссоздайте его заново, от предложения отформатировать раздел любезно откажитесь и восстановите очищенный загрузочный сектор по методике, описанной в следующем разделе.

Как видно, Microsoft тщательно позаботилась о своих пользователях и тщательно проработала структуру динамических дисков, что для нее, вообще говоря, нехарактерно.

Основные

сведения о загрузочном секторе

Первый сектор логического диска носит название загрузочного (boot). Он содержит код самозагрузки (bootstrap code) и важнейшие сведения о геометрии диска, без которых раздел просто не будет смонтирован. Структура загрузочного сектора определяется архитектурными особенностями конкретной файловой системы. В частности, структура загрузочного сектора NTFS описана в табл. 5.6.

Таблица 5.6. Строение загрузочного сектора NTFS

Смещение	Размер	Описание
0x00	3 bytes	Инструкция перехода
0x03	8 байт	OEM ID — идентификатор
0x0B	25 bytes	BPB
0x24	48 bytes	Extended BPB
0x54	426 bytes	Bootstrap Code
0x01FE	WORD	55 AA

В начале всякого сектора расположена трехбайтная машинная команда перехода на код самозагрузки (обычно она имеет вид

EB 52 90

, хотя возможны и различные вариации). Так происходит потому, что при загрузке boot-сектора в память управление передается на его первый байт, а код самозагрузки по туманным историческим соображениям был отодвинут в конец сектора (для NTFS верхняя граница составляет

54h

байт), вот и приходится прыгать блохой!

С третьего по одиннадцатый байты (считая от нуля) хранится идентификатор производителя, определяющий тип и версию используемой файловой системы (например,

MSDOS5.0

для FAT16,

MSWIN4.0

/

MSWIN4.1

для FAT32 и

NTFS

— для NTFS). Если это поле окажется искаженным, то драйвер не сможет смонтировать диск. В ряде случаев драйвер может даже счесть такой диск не отформатированным.

Примечание

С дисками, отформатированными для использования FAT, Windows 2000 будет работать даже в том случае, если поле

OEM ID

запорчено. В отношении NTFS это не так.

Следом за идентификатором расположен 25-байтовый блок параметров BIOS (BIOS Parameter Block, BPB), хранящий сведения о геометрии диска (количество цилиндров, головок, секторов, размер сектора, количество секторов в кластере и т.д.). Если эта информация окажется утерянной или искаженной, то нормальное функционирование драйвера файловой системы станет невозможным. Причем, в отличие от информации о числе цилиндров/головок/секторов, которая дублирует информацию, содержащуюся в MBR, а при ее утере элементарно восстанавливается описанным выше способом, размер кластера определить не так-то просто! Позже мы обсудим этот вопрос более подробно, пока же вполне достаточно сослаться на табл. 5.7, в которой указаны размеры кластера томов NTFS, по умолчанию выбираемые штатной утилитой форматирования.

Таблица 5.7. Размеры кластеров, по умолчанию выбираемые штатной утилитой форматирования в Windows 2000

Размер диска	Размер кластера
<512 Мбайт	1 сектор
< 1 Гбайт	2 сектора
< 2 Гбайт	4 сектора
> 2 Гбайт	8 секторов

При выборе размера кластера вручную Windows 2000 поддерживает следующий размерный ряд: 1 сектор, 2 сектора, 4 сектора, 8 секторов, 16 секторов, 32 сектора, 64 сектора и 128 секторов. Чем больше размер кластера, тем слабее фрагментация и выше предельно адресуемый объем дискового пространства. Однако потери от грануляции с увеличением размера кластера тоже растут. Впрочем, размеры кластеров редко задаются вручную.
