Все танки Первой Мировой. Том IСамая полная энциклопедия
Шрифт:
Британцы заложили свой первый броненосный фрегат «Уорриор» в 1859 г., в том же году — однотипный с ним «Блэк Принс», причем строили их цельнометаллическими, пользуясь преимуществами своей металлургической и судостроительной промышленности.
В 1861 г. Джон Броун в Шеффилде строит прокатный стан для изготовления корабельной брони (пятью годами ранее в России B.C. Пятов построил «листокатальную машину» для прокатки брони из раскаленных железных листов). Хотя в те годы еще принято было считать, что катаная броня уступает по прочности кованой.
В том же 1861 г. в Великобритании приступают к созданию броненосца «Эджинкорт» с броней по всей поверхности борта. На флоте начинается и развитие броневых башен.
Броневые
В 1860 г. свои конструкции башен создали швед Т. Тимбе и англичанин К. Кольз. В 1862 г. в США спущен на воду «Монитор» с броневой пушечной башней системы Дж. Эрискона на центральном штыре. И уже в марте 1862 г. «Монитор» показал свои качества в бою с батарейным броненосцем южан «Вирджиния» на рейде Хэмптон-Роудс — первом сражении броненосных кораблей (хотя формально бой окончился «вничью»).
В том же 1862 г. на британской броненосной батарее «Ройал Соверейн» использовали башни К. Кольза, вращавшиеся на катках по погону, — так появился первый британский башенный броненосец. Вскоре появились и мореходные башенные броненосцы — «Монарх» и «Кэптен» (спущен на воду в 1869 г.). Вслед за США и Великобританией ряд морских держав, включая Россию, начали строить корабли с башенными установками. Однако башням еще долго предстояло соперничать с казематной установкой орудий — только окончательный отказ от парусного вооружения кораблей, развитие скорострельной артиллерии и механических приводов резко ускорили и развитие бронебашенных кораблей, и, соответственно, совершенствование конструкций башен.
Насколько стремительно развивалась гонка в строительстве броненосного флота, свидетельствуют такие цифры: за первое десятилетие во Франции построено по 39 броненосцев различных классов и столько же — в Великобритании. Соответственно развивалось производство брони, артиллерии, судовых машин.
1861 год стал этапным и для русского флота. В этом году спустили на воду построенную на Балтийском литейном заводе канонерскую лодку «Опыт» с защищенной железной броней (английского производства) носовой артиллерийской установкой. В том же году в Великобритании заказали первый мореходный броненосный корабль русского флота — плавучую батарею «Первенец» с броней из кованых плит. В 1863 г. в России построена броненосная батарея «Не тронь меня» с использованием броуновской брони. С 1866 г. реконструированные Камско-Боткинский и Ижорский заводы начали производить железо и броню соответствующего качества. В 1867 г. спущен на воду корвет «Князь Пожарский», забронированный плитами Ижорского завода. В 1872 г. спущен на воду первый брустверный башенный броненосец «Крейсер» («Петр Великий»).
В 1876 г. во Франции завод «Шнейдер-Лe Крезо» изготовил броню из высокоуглеродистой стали, отличающейся повышенной твердостью — ее стойкость была на 30 % больше, чем у «железной», но сама броня оказалась хрупкой, при попадании снаряда она не пробивалась, но трескалась. Хрупкость и высокая стоимость долгое время препятствовали распространению стальной брони — так же, кстати, как и стальных корпусов артиллерийских снарядов (предпочтение отдавали снарядам из закаленного чугуна). Как и в случае железной брони, простым наращиванием толщины броневых листов решить проблему было невозможно — тем более что свои ограничения накладывали водоизмещение корабля и мощность его машин.
В Великобритании с 1877 г. использовали двухслойную броню типа «компаунд» с твердым внешним слоем из высокоуглеродистой стали (содержание углерода 0,8 %) и внутренней подушкой из «мягкой» стали (0,1 % углерода). Тот факт, что сталежелезная броня типа «компаунд» была предложена британской фирмой «Ч. Кэммель и К°» еще в 1867 г., а первые заказы на нее поступили десять лет спустя, показывает, сколько времени и усилий потребовала отработка ее состава, технологии термической и механической обработки. Существенный вклад в отработку процесса внес А. Вильсон. Вскоре права на такую броню купили французские фирмы — та же «Сен-Шамон», заводы братьев Маррель. Сталежелезная
Между тем в 1878 г. француз Я. Хольцер ввел в состав броневой стали хром, повысивший ее сопротивление разрыву. Тот же Хольцер стал изготавливать из хромистой стали бронебойные снаряды, чем почти свел на нет достоинства сталежелезной брони и ускорил работы над новыми типами стальной брони — хорошая иллюстрация диалектики развития орудий и средств защиты.
В 1870—1880-е годы стальные казнозарядные нарезные орудия и стальные удлиненные снаряды с возросшей начальной скоростью вкупе с новыми бризантными взрывчатыми веществами намного повысили могущество корабельной и береговой артиллерии и изменили требования к броневой защите.
В 1889 г. британская «Блочер Стил» изготовила броню из стали, легированной никелем по методу Джона Райли.
В 1890 г. «Сен-Шамон» представила «специальную сталь» с примесью никеля, сразу же вызвавшую интерес в разных странах. Присадка к жидкой стали от 2 до 3 % никеля заметно увеличивала сопротивление брони прониканию снаряда, обеспечивая стальной броне неплохое сочетание прочности и вязкости. В 1891 г. в Германии появляется никелевая броня Круппа (стальная броня с содержанием 0,12 % углерода, 6,8 % никеля), а в США — гетерогенная цементированная никелевая броня Гарвея с насыщенным углеродом поверхностным слоем (содержание углерода в поверхностном слое 0,9 %).

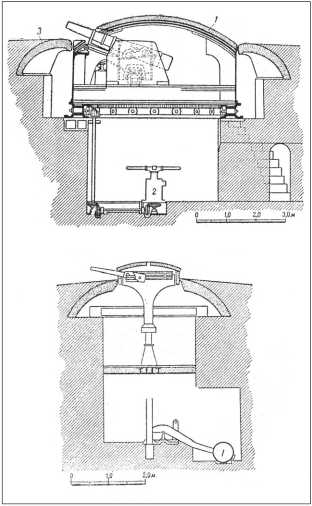

12-см корабельная пушка Круппа на казематной установке с цилиндрическим броневым щитом.
После закалки водой наружный слой брони приобретал высокую твердость и при ударе вызывал разрушение корпуса снаряда даже из лучшей стали того времени, резко уменьшая его пробивное действие. Способ Гарвея быстро реализовала в производстве судовой брони британская компания «Виккерс». Состязание брони и снаряда не прерывалось. Для борьбы с цементированной броней, например, С.О. Макаров разработал мягкий наконечник, предохраняющий головную часть снаряда от разрушения («макаровский наконечник»). Никелевая и цементированная броня лучше противостояла новым стальным снарядам. Сложная термическая обработка гетерогенной цементированной брони делала ее достаточно дорогой.

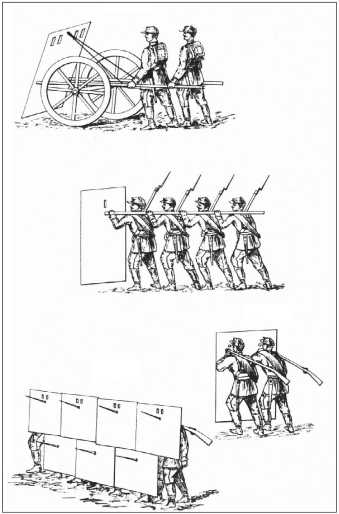

Броневые щиты Л. Нобеля толщиной 6,6 мм «для защиты от ружейных пуль», способы их передвижения и переноски, 1878 г.
Существенным шагом было появление в конце XIX в. хромоникелевой стали. Из хромистой, никелевой и хромоникелевой стали начали изготавливать не только броню, но и детали, испытывающие высокие нагрузки. В частности, они использовались для производства подшипников, без которых невозможно представить технику XX в. (в Германии, например, заводы по производству подшипников качения работали с 1881 г.). Броневая хромоникелевая сталь приобрела новые качества. Она также могла подвергаться цементации или изготавливаться гомогенной. Первой такую броню представила фирма «Крупп», причем при ее цементации применили точное определение температуры цементации с помощью электротермометров. Производство новой брони начали и в России — с 1893 г. Адмиралтейский Ижорский завод изготавливал корабельную броню по методу Гарвея, в 1898–1899 гг. на Ижорском и Обуховском заводах освоили выпуск хромоникелевой цементированной (гетерогенной) брони по методу Круппа. О состоянии броневого дела к началу интересующего нас периода Первой мировой войны можно судить по докладу лейтенанта флота А.Е. Колтовского: «Способ изготовления броневых плит на Адмиралтейском Ижорском заводе установлен инженером Названовым… Будучи основан на способе тепловой обработки Круппа, он по своим приемам несколько отличается от подобного же производства на заводе в Эссене… Для изготовления „Ижорской“ брони служит сталь, в среднем, следующего состава: углерода 0,3 %, марганца 0,4 %, никеля 3,7 %, хрома 1,8 %, кремния 0,04 %, фосфора не более 0,04 %…».
