А вот более простой вариант «шагающего колеса» с «башмаками» долго использовался, например, в артиллерийских орудиях — оно так и именовалось «артиллерийским колесом». Правда, в артиллерии «башмачный пояс» колеса служил не столько для увеличения проходимости, сколько для уменьшения отката орудия при выстреле. В годы Первой мировой «шагающие колеса» достаточно широко использовались в тяжелой артиллерии — заметим, что позже именно здесь найдут применение и гусеничные несамоходные лафеты.

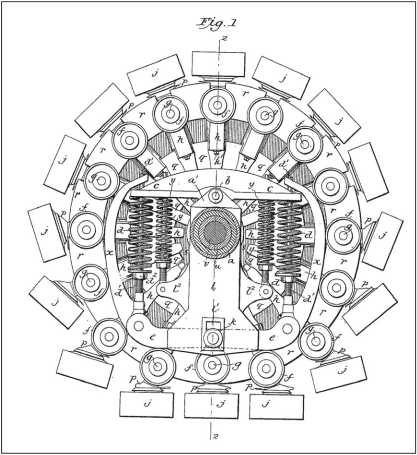

«Ходячее колесо» Э. Дюнлопа, проект 1861 г.

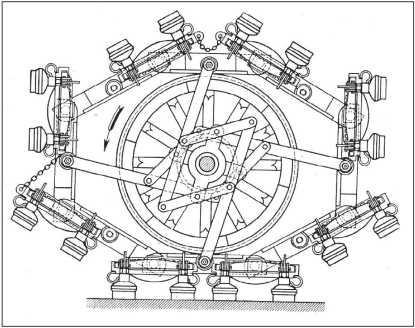

«Ходячее колесо» Б. Диплока, патент 1900 г.
Идея «башмака» казалась плодотворной и для транспортной машины. В 1861 г. Эндрью Дюнлоп разработал «ходячее колесо» — к колесу большого диаметра

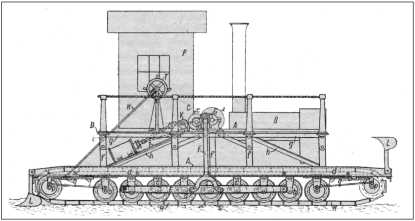

«Аппарат для машин, предназначенных для обработки земли», запатентованный Г. Графтоном в 1860 г., — передние и задние катки каждого борта сделаны поворотными для изменения направления движения. Любопытно, что гусеницы изобретатель предлагал изготавливать «из индийского каучука или же из иного гибкого материала».
Опыты с гусеничным движителем в XIX в. оставались сравнительно малоизвестны, так что гусеницу «изобретали» не однажды. Не остались в стороне и русские изобретатели. Еще в 1785 г. вышла книга профессора земледелия И.М. Комова «О земледельческих орудиях», в которой высказана идея применения для повозок неколесного хода, повышающего проходимость, но типа такого хода знаменитый агроном указать, конечно, не мог. 12 марта (по старому стилю) 1837 г. штабс-капитан артиллерии Дмитрий Загряжский подал в Министерство финансов Российской империи прошение о выдаче ему «привилегии» (как именовался патент) на «экипаж с подвижными колеями». В обычном экипаже колеса заменялись ходами, состоящими из опорного катка и шестигранного направляющего колеса, на которые надевалась звеньевая гусеница, изготовленная из железа. Шаг гусеницы соответствовал грани направляющего колеса. Такой небольшой «гусеничный ход» еще и снабжался винтовым механизмом регулировки натяжения гусеницы. Загряжский писал, что «цепи сии заменяют до некоторой степени железную дорогу, представляя колесу всегда гладкую и твердую поверхность», при этом считал, что «лошадь может везти в таковых повозках двойную тяжесть» и что «они могут быть употребляемы как на шоссе, так и на обыкновенных дорогах, преимущественно же полезны на песчаных и грязных, где цепь, окружающая колесо, не допускает его врезываться в песок или грязь». 13 сентября того же года после внесения пошлины в 1200 рублей Загряжскому выдана запрашиваемая привилегия на введение его изобретения в Российской империи. Привилегия выдавалась «на шесть лет, по 13-е октября 1843 года». Однако изобретение так и не было реализовано, и уже в 1839 г. решением Департамента мануфактур и внутренней торговли действие привилегии прекратилось. Да и вряд ли такой движитель оправдал бы себя — площадь опорной поверхности его была невелика, и небольшое улучшение проходимости не компенсировало бы увеличение веса повозки и сопротивления ее движению. Не говоря уже о том, что при повороте такая повозка на «грязной дороге» начала бы загребать грунт и скорее всего завязла.
В марте 1839 г. Василий Тертер получил привилегию на «переносную подвижную железную дорогу с грузовым снарядом, катящимся по настилающейся подвижной дороге», также оставшуюся нереализованной. В начале 1863 г. выходец из крестьян коллежский асессор Маклаков смог получить десятилетнюю привилегию на «дорожный снаряд „Силач“ с „катковой цепью“», которая должна была обкатываться по внешней гусенице. Согласно описанию, ходовая часть «снаряда» представляла собой систему «катков, подвижносочлененных между собою посредством поводков, представляющая собою бесконечную цепь» и «путевые или наружные рельсы, которые могут быть неподвижные, как на железных дорогах, или подвижные, подкладные, находящиеся на самом аппарате». Еще один движитель для облегчения буксировки грузов, но слишком сложно задуманный. Схема, в которой опорные катки гусеничного движителя сами соединены подвижной цепью, движущейся по замкнутому контуру, будет появляться еще не раз.
В 1876 г. Стефан Маевский — тоже штабс-капитан русской артиллерии — предложил проект «способа передвижения поездов с помощью локомотива по обыкновенным дорогам». Сущность его состояла «в передвижении повозок по обыкновенным грунтовым дорогам посредством особой паровой машины, перемещающейся вместе с поездом, по особого устройства безконечной цепи». То есть речь шла уже о самоходной машине. Ряд шарнирно соединенных тележек опирался своими катками на одну гусеницу. Железная гусеница и в самом деле была развитием обычной кольцевой цепи — ее вертикальные звенья несли опорные «башмаки» и служили траками, горизонтальные — беговой дорожкой для катков. Такая конструкция обеспечивала бы гусенице гибкость, необходимую для поворота — он производился изгибом гусеницы в горизонтальной плоскости за счет поворота переднего катка. Для удержания на гусенице каждый каток снабжался двумя ребордами.

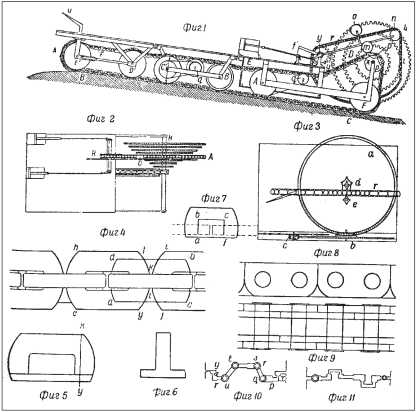

Чертежи одногусеничной машины со стальной гибкой цепью и деталей ее устройства из привилегии С. Маевского от 1878 г., Россия.
В 1880 г. в США Джордж Эдвардс запатентовал гусеничный ход в виде двух рядом расположенных барабанов, на которых натянуты металлические шарнирные цепи, несущие широкие «башмаки» в виде деревянных реек, — получалась ходовая часть с очень небольшой длины опорной поверхностью и большой шириной мелкозвенчатой гусеницы.

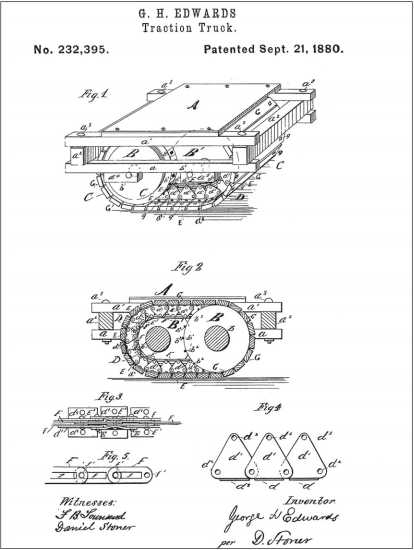

Патент Дж. Эдвардса от 1880 г. на моногусеницу с деревянными траками, соединенными стальными бесконечными цепями.

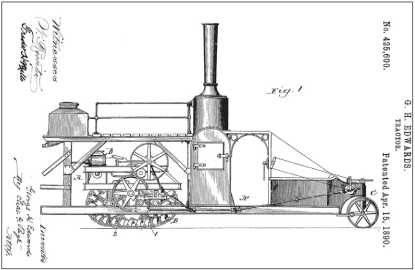

Патент Дж. Эдвардса от 1890 г. на полугусеничный паровой трактор.
Десять лет спустя Эдвардс слегка изменил конструкцию и получил патент на паровой трактор с одногусеничным ходом. Для поворота служила пара поворотных колес — в проекте Эдвардса проглядывают контуры полугусеничных машин.
Изобретатели тем временем все больше склонялись к стальным конструкциям. 15 марта 1878 г. купец Канунников вошел в Департамент торговли и мануфактур с прошением о выдаче крестьянину Федору Блинову десятилетней привилегии на его изобретение. Заметим, что слово «крестьянин» тут определяет сословную принадлежность, а не род деятельности изобретателя. Федор Абрамович Блинов был техником-самоучкой, имел опыт работы судовым механиком на пароходе, механиком на цементном заводе в Вольске, изготавливал пожарные насосы, сельхозорудия. После уплаты пошлины в 450 рублей 20 сентября 1879 г. Блинову выдана привилегия на «особого устройства вагон с безконечными рельсами для перевозки грузов по шоссейным и проселочным дорогам» сроком на 10 лет. Гусеница составлялась из взаимозаменяемых стальных траков, в каждом траке выделялись верхние звенья — «рельсы» желобообразного профиля и нижние — «шпалы» или «башмаки». При этом плоские «башмаки» крепились к шарнирам гусеничной цепи отдельно, так что «шпалы» оказывались отделены от «рельсов». Кроме опорных катков «вагон» имел два направляющих колеса в виде звездочек, зацеплявших гусеницу за шарниры звеньев. «Таким образом, — говорилось в описании, — впереди вагона будет строиться по желаемому направлению постоянный, бесконечный путь». Предполагались наличие поворотного устройства и возможность сцепления нескольких «вагонов» в поезд (снова идея поворота с изгибом гусениц-«рельсов»).
Выделив в конструкции ведущее и направляющее колеса, снабдив повозку упругой подвеской, Блинов повел дело как хороший конструктор — для начала испытал «вагон» на конной тяге. Он гонял по улицам Вольска подобие телеги с двумя крупнозвенчатыми гусеницами. 8 января 1881 г. газета «Саратовский листок» сообщала из Вольска: «…г. Блинов, изобретатель бесконечных рельсов, произвел на днях пробу своей платформы. Платформа с самодвижущимися рельсами, нагруженная 550 пудами (2000 кирпичей и более 30 взрослых человек), запряженная парой обыкновенных лошадей, на днях проезжала несколько раз по улицам нашего города, вызвав всеобщее удивление и одобрение». После этого Блинов приступил к разработке самоходного варианта. И в 1888 г. на небольшом заводе, созданном им в селе Балаково, построил паровой трактор с крупнозвенчатой гусеницей зубового зацепления, четырьмя парами приводных опорных катков и оригинальной силовой установкой. Каждая гусеница приводилась в действие отдельным паровым двигателем, но паровой котел был единый. Топливом для паровой машины служила нефть, поворот осуществлялся изменением скорости хода двигателя одного борта за счет регулировки подачи пара. Подвеска катков к раме машины — жесткая. Ведущие колеса — заднего расположения, с чугунными зубчатыми венцами.

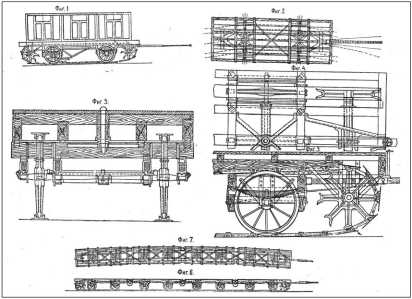

Чертежи «вагона» и гусеничного поезда, соответствующие привилегии Ф.А. Блинова от 1879 г., Россия.
В том же 1888 г. гусеничный трактор предложил Ф. Бэттер в США, причем здесь также имелись две раздельные паровые машины с единым паровым котлом. Правда, конструкция гусеничного движителя была сложнее и включала внутренние цепи, по которым шли простые и ребордные катки, и более широкие внешние гусеницы. Любопытно, что нижняя ветвь гусеницы у Бэттера шла по дуге большого радиуса. Это отвечало представлению о гусенице, как о своего рода «разложенном в цепь» колесе большого диаметра, которое на мягком грунте погружается и увеличивает площадь опоры. Впоследствии такую форму нижней ветви гусеничного обвода получат первые британские танки. Вращение в проекте Бэттера передавалось на передние ведущие колеса внешних гусениц. Ведущие и направляющие колеса имели форму многогранников. Конструкция трактора включала коробки перемены скоростей для каждого борта, понижающие бортовые передачи, однако Бэттер — видимо, не доверяя повороту за счет разности скоростей вращения гусениц — добавил машине еще и два поворотных колеса.
