Уже проектная масса танка заставила искать более мощные двигатели. Для моторной группы выбрали два двигателя «Даймлер» по 650 л.с., установленных параллельно в изолированном моторном отделении. С коробкой передач двигатели соединялись карданными валами, выведенными через отверстия в стенке, отделявшей моторное отделение от трансмиссионного. Было разработано электрическое дистанционное управление сцеплением (системы «Вулкан»). Выхлопные трубы с глушителями и радиаторы двигателей выводились на крышу в кормовой части корпуса. Запас бензина составлял 3000 л.
Оригинальную — так называемую «орбитальную» — конструкцию имела ходовая часть. Гусеничная цепь состояла из чередующихся внутренних и внешних траков, шарнирно соединенных друг с другом. Внешний трак представлял собой сборку из тележки с четырьмя катками с ребордами (по типу железнодорожных), к которой крепился башмак, снабженный грунтозацепами.
Предполагалось оснастить танк средствами связи — для радиста отвели место перед моторным отделением. Для связи отделения управления с механиками в моторном отделении в корпусе прокладывались переговорные трубы (так что моторное отделение можно назвать «машинным», по аналогии с кораблями).
Для перевозки по железной дороге «K-Wagen» мог разбираться на 4 большие части. Как мыслилось боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность с помощью подвижных крепостей «прорвать в нескольких местах» фронт союзников — идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917 г. Опытное отделение Инспекции автомобильных войск признало, что «К-Wagen» пригоден только в качестве средства позиционной войны. По вооружению «К-Wagen» представлял собой артиллерийскую и пулеметную батареи, установленные в одном «подвижном форте». Для такого «подвижного форта» (или «позиционного танка») большое мертвое пространство в поле обзора из рубки было терпимо.

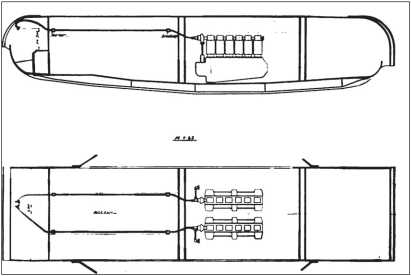

Схема связи отделения управления и моторного отделения K-Wagen.
Контракт на постройку пяти экземпляров танка «К-Wagen» был выдан шарикоподшипниковому заводу «Рибе» в Берлине-Вайсензее, на пять других — «Вагонфабрик Вегман» в Касселе (а вовсе не «заводам Круппа», на которые литература всего мира привыкла списывать «милитаризм» германской промышленности). Постройка танков начата в апреле 1918 г. Была разработана технология сборки танка «К-Wagen» с использованием мостового подъемного крана и специальных повозок. В качестве вспомогательного предусматривали выполнить самоходный стреловой кран на шасси трактора-транспортера A7V (очевидно, с расчетом на его использование для сборки и разборки гигантского танка при его перевозках).
К концу войны на заводе «Рибе» был почти достроен один танк, для второго готовы бронекорпус и комплект основных агрегатов и узлов, кроме двигателей. Все это пошло на слом после поражения Германии. Испытания построенного танка так и не прошли, хотя фирма-производитель якобы просила разрешения на это у представителей победивших союзников.
Порожденная Первой мировой войной идея «мощных» и даже «сверхмощных» (а значит — и сверхтяжелых) танков, с мощным вооружением, прорывающих любой укрепрайон и противостоящих снарядам любой полевой или противотанковой пушки, надолго станет идеей фикс и военных, и разработчиков, не говоря уже о различных фантастах и самозваных изобретателях.
Заметим, что спустя четверть века в Германии снова были построены два самых тяжелых танка — 180-тонные «Маус», также не принявшие участия ни в одном бою. В обе мировые войны, когда ситуация складывалась не в пользу Германии, германское военное руководство выдавало задание и выделяло ресурсы на «сверхтанки». Оба раза конструкторы закладывали в них оригинальные
Германские проекты 1918 г
Конструкция A7V явно не удовлетворяла германское командование. Бои выявили многочисленные недостатки этих танков. Да и Военное министерство склонно было пересмотреть требования к танкам. Это вызывало появление на протяжении 1918 г. все новых и новых проектов как «тяжелых штурмовых», так и более легких боевых машин.
К июню 1918 г. начальник Инспекции автомобильных войск признал необходимым создание «штурмового» танка, вооруженного легким орудием и пулеметами, развивающего высокую скорость и пригодного для крупносерийного производства. И фирма «Крупп» параллельно с разработкой легкого 8-тонного танка представила 23 июля 1918 г. проект «малого штурмового танка» — несколько более тяжелой машины с 52-мм орудием и пулеметом. Проект не был принят, поскольку уступал бы по проходимости уже испытанному LK-I и разрабатывавшемуся LK-II.
Незадолго до конца войны подготовлен и более перспективный проект легкого танка. Конструкция LK-I и — II была, в известной степени, компромиссом между желанием создать эффективную боевую машину и необходимостью максимально использовать имеющиеся автомобильные шасси. Поэтому еще до окончания постройки LK-II началось проектирование машины с более рациональной схемой компоновки. Проект получил обозначение LK-III. Гусеничное шасси и схема управления LK-II были в нем сохранены, но двигатель перенесен в кормовую часть машины, отделения управления и боевое соответственно смещены вперед. Двигатель помещался над коробкой передач и трансмиссией и должен был крепиться в трех точках на приливах картера коробки передач или особой раме. На той же раме впереди двигателя вертикально крепился бы радиатор с вентилятором. Таким образом обеспечивалась жесткая связь двигателя с трубопроводами радиатора при любых колебаниях и изгибах рамы шасси. Вал дискового главного сцепления соединялся с ведущим валом зубчатой или цепной передачей, укрытой в переднем вертикальном приливе картера коробки передач. Удлиненный конец вала сцепления соединялся с пусковой рукояткой, выведенной в боевое отделение. Вооружение — орудие или один пулемет — устанавливалось во вращающейся башне.
Нетрудно заметить, что LK-III выполнялся по той же компоновочной схеме, что и французский легкий «Рено» FT-17, разработанный годом раньше. Р. Крюгер утверждал, что «в Германии неприятельские формы… малых танков были совершенно неизвестны». Однако разработка LK-III велась явно под влиянием «Рено» FT, с которыми германские войска встретились в мае 1918 г. И все же надо отдать должное германским конструкторам, успевшим оценить преимущества схемы компоновки, позднее признанной «классической», и быстро «вписать» в нее уже разработанную машину. Планировалось оснастить танк радиостанцией. Но до постройки натурного образца дело уже не дошло.
Тринадцать фирм представили проекты «тяжелых штурмовых танков». Из них наибольшего внимания заслуживает проект «Oberschlesien» («Верхняя Силезия»), разработанный в середине 1918 г. фирмой Oberschlesishe Huttenwerke («Верхнесилезский металлургический завод»). Проект представил член VPK капитан Мюллер. Танк должен был иметь схему компоновки с передним расположением отделения управления, средним — боевого и задним — моторно-трансмиссионного. При этом основное вооружение — 57-мм пушка — размещалось во вращающейся цилиндрической башне, а два пулемета — в передней и задней малых башнях. Карбюраторный рядный двигатель авиационного типа AS3 «Аргус» с водяным охлаждением, развивавший мощность 180 л.с. при 1400 об/мин, при проектной массе машины около 20 т обеспечил бы ей удельную мощность 9 л.с./т. Запас бензина должен был составить 1000 л — вдвое больше, чем у A7V. Оригинальной чертой ходовой части было среднее положение приподнятого ведущего колеса — оно зацепляло верхнюю ветвь гусеницы и было прикрыто броней. Такое расположение ведущего колеса не было новостью — его можно встретить, например, в одном из патентов Робертса и Джеймса от 1909-го или американском патенте Си. Л. Бест от 1915 г. Оно выгоднее с точки зрения защиты не только от поражения огнем противника, но и от загрязнения, ударов при движении, сокращения длины трансмиссии, однако количество точек зацепления гусеницы ведущим колесом оказывается намного меньше. Передние и задние направляющие колеса в проекте танка приподняты над грунтом, гусеничный обвод заметно выступал за пределы корпуса, что должно было улучшить проходимость машины. Подвеска ходовой части — упругая. Стоит отметить наличие смотрового купола (башенки) в крыше основной башни и большие углы наведения орудия по вертикали, что уменьшило бы «мертвые зоны» вокруг машины.
