Все танки СССР. Том I

Барятинский Михаил Борисович

Танкетка Т-27, переоборудованная в артиллерийский тягач.

Танкетки-тягачи Т-27 буксируют 45-мм противотанковые пушки. 1939 год.

Колонна танков Т-37А на маневрах войск Киевского военного округа. 1937 год.

Т-37А.

Опытный образец нового танка, первоначально проходивший в документах под обозначением «Селезень», а затем

получивший индекс Т-33, был готов к весне 1933 года. Одновременно с ним на заводе № 2 ВАТО под руководством Н. Козырева был спроектирован, изготовлен и в июле 1932 года предъявлен на испытания малый плавающий танк Т-41. С учетом результатов испытаний в первой половине 1933 года изготовили 12 таких танков, но уже с измененной конструкцией корпуса. Плавающий танк Т-37 конструкции ОКМО поступил на испытания также в июле 1932 года. Его компоновка была подобна Т-33 и амфибии Vickers-Carden-Loyd. В ходе заводских испытаний у танка Т-37 было выявлено большое количество недостатков, поэтому осенью 1932 года дальнейшие работы по машине прекратили. Что касается серийных танков Т-41, то 7 ноября 1932 года они участвовали в параде на Красной площади, а затем были переданы в танковые части, где использовались в качестве учебных машин. Некоторые из них эксплуатировались вплоть до 1939 года. Один серийный Т-41 летом 1945 года имелся в составе воздушно-десантных частей Московского военного округа. Эта машина использовалась для отработки вопросов доставки танков по воздуху.

Учитывая опыт, накопленный при проектировании машин Т-41 и Т-37, УММ РККА приняло решение о разработке нового плавающего танка. Предполагалось, что машина «по компоновке будет аналогична Т-41, но с подвеской от танка Т-37». Постановлением Совета труда и обороны СССР от 11 августа 1932 года, еще до изготовления опытного образца, на вооружение Красной Армии был принят новый плавающий танк, получивший обозначение Т-37А. Создание и организацию серийного производства Т-37А поручили заводу № 37 в Москве. Сюда передали весь материал по Т-37 разработки ОКМО, а также одну прибывшую из Англии амфибию Vickers-Carden-Loyd. Руководил работами главный конструктор танка Т-41 Н. Козырев.

Танк Т-37 А преодолевает водную преграду по наплавному мосту. Ленинградский военный округ, 1936 год.

Подразделение танков Т-37А на марше. Впереди — командирский Т-37ТУ, оснащенный радиостанцией с поручневой антенной. Юго-Западный фронт, 1941 год.

Несмотря на уже имевшийся у завода № 37 опыт серийного производства танкеток Т-27, развертывание выпуска танка Т-37А шло с большими трудностями. Дело в том, что новая машина была сложнее, чем Т-27, а возможности завода были весьма ограниченны. Тем не менее годовой план по плавающим танкам на 1933 год, спущенный заводу, составлял 1200 машин.

Корпус Т-37А имел клепано-сварную конструкцию и собирался на каркасе из уголков. Толщина броневых листов составляла 4,6 и 8 мм. На крыше подбашенной коробки, на шаровой опоре устанавливалась башня цилиндрической формы, смещенная к правому борту. Ее поворот осуществлялся вручную, с помощью приваренных изнутри рукояток. Следует отметить, что серийные машины имели два варианта корпусов и башен. Дело в том, что завод № 37 производил лишь сборку танков, а корпуса и башни поступали на него с Подольского машиностроительного и Ижорского заводов. Вооружение состояло из 7,62-мм пулемета ДТ (боекомплект 2142 патрона в 34 магазинах), смонтированного в шаровой установке в лобовом листе башни.

Без поворота последней его можно было наводить по горизонту до 30° на сторону, а по вертикали от —20° до +30°. Для наблюдения за местностью в корпусе и башне имелись смотровые щели.

Ремонт танка Т-37А на одном из предприятий Ленинграда. 1941 год.

Малый плавающий танк Т-38.

Т-38.

Автомобильный карбюраторный 4-цилиндровый двигатель ГАЗ-АА мощностью 40 л.с. располагался продольно, ближе к левому борту машины, маховиком вперед. Он позволял танку развивать скорость 38 км/ч. Запас хода достигал 185 км. Трансмиссия состояла из однодискового главного фрикциона сухого трения, четырехскоростной коробки передач, карданного вала, главной передачи, конического дифференциала с колодочными тормозами и привода водоходного движителя. Последний включал в себя храповую муфту, соединявшую носок коленчатого вала двигателя с валом гребного винта, и механизм реверсирования (поворота лопастей). Движение на плаву обеспечивал двухлопастный гребной винт. Поворот на плаву осуществлялся с помощью руля, установленного в потоке винта. Для откачки воды на днище корпуса предусматривался специальный насос. На плаву машина развивала скорость до 6 км/ч. Для увеличения водоизмещения к надгусеничным полкам слева и справа крепились поплавки, заполненные пробкой.

Колонна

танков Т-38 на учениях Ленинградского военного округа. Октябрь 1939 года.

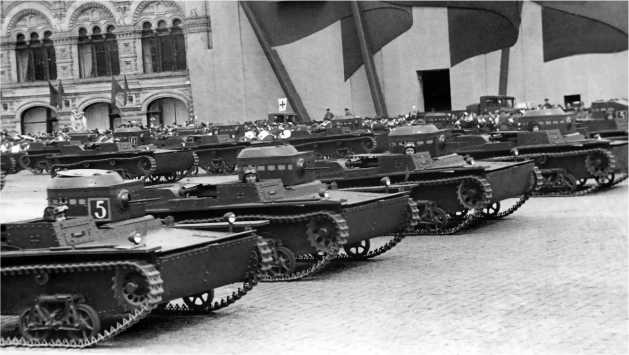

Танки Т-38 проходят по Красной площади. 1 мая 1937 года.

Танки Т-38 в разведке. Лето 1941 года.

Текущий ремонт танков Т-38 в перерыве между боями. 1941 год.

Танк производился серийно с 1933 по 1936 год. За это время завод № 37 выпустил 1909 линейных машин, 643 радиотанка Т-37ТУ с радиостанцией 71-ТК-1, оборудованных поручневой антенной, и 75 химических машин БХМ-4.

Эксплуатация плавающих танков в войсках выявила, что у Т-37А ненадежна трансмиссия и ходовая часть, часто спадают гусеницы, мал запас хода, недостаточен запас плавучести. Поэтому КБ-Т завода № 37 получило задание на проектирование нового танка-амфибии на базе Т-37А. Работы начались в конце 1934 года под руководством нового главного конструктора Н. Астрова.

В июне 1935 года опытный образец танка, получившего армейский индекс Т-38, был передан на испытания. При проектировании конструкторы по возможности постарались использовать элементы Т-37А, к этому времени хорошо освоенного в производстве. Компоновка Т-38 была аналогична танку Т-37А, правда, механик-водитель был размещен справа, а башня слева. Т-38 имел более широкий корпус без дополнительных надгусеничных поплавков. Вооружение осталось прежним — 7,62-мм пулемет ДТ, смонтированный в шаровой установке в лобовом листе башни. Конструкция последней, за исключением мелких изменений, была полностью заимствована у танка Т-37А. На Т-38 был установлен тот же двигатель, что и на его предшественнике — ГАЗ-АА мощностью 40 л.с. Двигатель в блоке с главным фрикционом и коробкой перемены передач устанавливался вдоль оси танка между сиденьями командира и механика-водителя. Трансмиссия состояла из однодискового главного фрикциона сухого трения (автомобильное сцепление от ГАЗ-АА), «газовской» четырехскоростной коробки передач, карданного вала, главной передачи, бортовых фрикционов и бортовых передач. Ходовая часть во многом была идентична танку Т-37А, от которого заимствовали конструкцию тележек подвески и гусеницы. Для движения машины на плаву использовался трехлопастной винт и плоский руль. Винт при помощи карданного вала соединялся с редуктором отбора мощности, закрепленным на коробке перемены передач.

За период с 1936 по 1937 год было изготовлено 1228 танков Т-38 (из них 165 с радиостанцией), затем последовал годичный перерыв, а в 1939 году цеха покинули еще 112 машин. Этот перерыв был вызван большим количеством рекламаций на новую машину, поступавших из войск. Во время летних маневров 1937 года выяснилось, что в боевом отношении новая машина ничем не отличается от Т-37А и, по сути, осталась такой же танкеткой с вращающейся башней, что и ее предшественница. Малое водоизмещение не позволяло Т-38 перевозить на броне через водные преграды даже двоих пехотинцев. Перегрузка в 120–150 кг приводила при маневрировании на плаву к захлестыванию водой люка командира, в результате чего танк тонул. Чтобы повысить мореходные качества, на Т-38, по рекомендации АБТУ, в частях пытались устанавливать поплавки, снятые со списанных Т-37, но это мало помогало. При движении на суше танк также вел себя не лучшим образом. Вызывала нарекания и его проходимость вне дорог — следствие недостаточной удельной мощности, а низкая эффективность системы охлаждения приводила к быстрому перегреву и выходу из строя двигателя.

Танки Т-38 во время парада в честь 24-й годовщины Великой Октябрьской социалистической революции. Куйбышев, 7 ноября 1941 г. В г. Куйбышев (ныне г. Самара) были эвакуированы из Москвы правительство (Совет народных комиссаров) и все дипломатические миссии.

Итоги летних маневров 1937 года и привели к тому, что танк был объявлен небоеспособным, а его производство приостановлено. Завод № 37 занялся основательной модернизацией танка, в результате которой появился танк Т-38М. Таких машин, впрочем, изготовили всего семь — серийное производство их уже не имело смысла, так как полным ходом шла разработка нового, более совершенного плавающего танка Т-40.

Этот танк был разработан в конце 1938 года в КБ завода № 37 в Москве под руководством Н.А. Астрова. К весне 1939 года были собраны первые образцы: один — с торсионной подвеской, два — с рессорной, по типу тягача «Комсомолец». Оба образца сразу же поступили на испытания. По их результатам предпочтение получила машина с торсионной подвеской. В ее конструкцию, правда, пришлось внести значительное число изменений и улучшений, позволивших повысить надежность танка. Была несколько изменена конструкция корпуса, траков гусениц и опорных катков, увеличен диаметр торсионных валов, установлен новый четырехлопастный гребной винт, вместо двигателя «Додж» предполагалось использовать советский мотор ГАЗ-202. В таком виде постановлением Комитета Обороны СССР от 19 декабря 1939 года танк Т-40 был принят на вооружение. Его серийное производство осуществлялось в 1940–1941 гг. на заводе № 37.
