На танке устанавливалась 37-мм пушка «Гочкис» и справа от пушки в автономной шаровой опоре — пулемет ДТ. Наведение пушки в цель производилось вручную по вертикали плечевым упором, по горизонтали — поворотом башни с помощью спинного упора. Боекомплект танка состоял из 104 выстрелов и 2016 патронов к пулемету, снаряженных в 32 пулеметных диска.
Броневая защита танка была противопульной, изготовленной из броневых листов толщиной 8 и 16 мм. Корпус каркасного типа имел съемные кормовые листы. Остальные броневые листы соединялись заклепками.
Специальный четырехтактный 4-цилиндровый карбюраторный двигатель воздушного охлаждения Т-18 был расположен поперек корпуса в корме танка и имел общий картер с коробкой передач. Танки первой серии имели двигатель мощностью 35 л.с. (26 кВт). Пуск двигателя производился при помощи электростартера.
В состав трансмиссии входили однодисковый главный фрикцион сухого трения, трехступенчатая коробка передач, конический дифференциал с ленточными тормозами и два однорядных бортовых редуктора с внутренним зацеплением шестерен, встроенные в ступицы ведущих колес. Подвеска — блокированная, пружинная. Со стороны каждого борта находилось по три балансирные тележки с двумя опорными катками в каждой и по одному опорному катку с индивидуальным подрессориванием. Направляющие колеса и поддерживающие катки имели резиновые бандажи. Для преодоления широких рвов и траншей, а также вертикальных препятствий к кормовой части танка снаружи крепился удлинитель («хвост»), увеличивающий длину машины на 1 м.
Для производства танка Т-18 приобретались за рубежом приборы зажигания, стартеры, свечи зажигания, карбюраторы, диски трения с фрикционным материалом феродо.
В 1930 году была введена башня с развитой кормовой нишей, появились сварные корпуса. Боекомплект был увеличен до 109 выстрелов.
Танки Т-18 и Т-26 на учениях. Осень 1933 года.

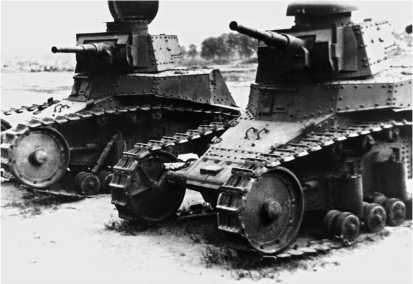

Танки МС-1 с 45-мм пушками, захваченные немецкими войсками. Группа армий «Юг», июнь 1941 года.
С 1929 года танки МС-1 начали поступать на вооружение вновь формируемых механизированных частей. Они активно использовались в учебных целях —103 машины сразу после изготовления были переданы в распоряжение ОСОАВИАХИМа и ряда военно-технических учебных заведений. Боевое крещение МС-1 получили в ноябре 1929 года во время советско-китайского вооруженного конфликта на КВЖД. В боевых действиях принимала участие отдельная танковая рота, насчитывавшая 9 боевых машин. С 1938 года танки начали передаваться в распоряжение укрепленных районов на западной границе СССР для использования в качестве как подвижных, так и неподвижных (с демонтажом двигателя и ходовой части) огневых точек. При этом часть боевых машин была перевооружена 45-мм танковой пушкой обр. 1932 г. Эти танки приняли участие в приграничных сражениях лета 1941 года, причем в ряде случаев не без успеха. Последние факты боевого применения МС-1 относятся к битве за Москву. В частности, в составе 150-й танковой бригады зимой 1941/42 года имелось 9 танков этого типа.
Танк Т-12 на испытаниях в окрестностях Харькова. Июнь 1931 года.
Танк Т-12 преодолевает склон во время испытаний. Июнь 1931 года.
Танк Т-24 во время испытаний 18 июля 1931 года. Вооружение на танке не установлено.
Т-24.
Компоновка танка Т-24: 1 — 45-мм пушка; 2 — пулеметы ДТ; 3 — шариковая опора малой башни; 4 — полик малой башни; 5 — шариковая
24 октября 1925 года в Мобилизационно-плановом управлении РККА прошло совещание по проблемам танкового строительства, систематизировавшее уже ведущиеся проектно-конструкторские работы. Решением совещания фактически сворачивалось проектирование «позиционного» или «большого» (тяжелого) танка, а все усилия концентрировались на создании «маневренного» и «малого» танков. Задание на проектирование и изготовление «маневренного» танка, получившего обозначение Т-12, было выдано 20 декабря 1927 года Орудийно-арсенальному тресту с тем условием, что в период постройки машины на Государственном Харьковском паровозостроительном заводе (ХПЗ) конструкторское бюро О АТ окажет последнему техническую помощь.
Специальное танковое КБ под руководством И.Н. Алексеенко было создано на ХПЗ в октябре 1927 года. В КБ вошли инженеры, ставшие впоследствии известными конструкторами: B. Дорошенко, Н. Кучеренко, А.А. Морозов, М. Таршинов. Общее руководство работ по новому танку осуществлял С.П. Шукалов, ведущим конструктором машины был В. Заславский, от ХПЗ за создание Т-12 отвечали заместитель главного инженера завода М. Андриянов и помощник начальника тракторного цеха C.Н. Махонин.
В соответствии с эскизным проектом Т-12 был трехбашенным: одна пулеметная башня располагалась перед орудийной, вторая пулеметная — на крыше орудийной. Но в ходе дальнейших работ установка передней башни была признана нецелесообразной, и третий пулемет установили в левом борту орудийной башни.
К осени 1928 года чертежи нового танка передали на ХПЗ, где началось изготовление опытного образца, который был собран 15 октября 1929 года. В январе 1930 года танк поступил на заводские испытания, которые продолжались до 25 февраля 1930 года.
Конструкция Т-12 представляла собой синтез опыта, накопленного при проектировании легкого танка Т-18, и идеи многоярусного расположения вооружения, последовательно проводимой американцами на опытных средних танках серии Т.1 в 1921–1925 годах. Все вооружение (а Т-12 создавался под 45-мм пушку и три установки спаренных пулеметов системы Федорова-Иванова обр. 1925 года) размещалось двухъярусно в башнях — главной и независимо вращающейся малой пулеметной. Серьезный недостаток такого размещения вооружения заключался в том, что вращение главной башни неизбежно сбивало наводку малой. Кроме того, многоярусность влекла за собой увеличение высоты танка до 3 м, что делало его очень заметным и трудномаскируемым. Механизм поворота главной башни имел механический привод, наведение на цель пулеметной башни осуществлялось с помощью спинного упора. На опытном образце вместо спаренных пулеметов Федорова-Иванова были установлены 7,62-мм пулеметы системы Кольта.
Масса пустого танка составила 14 280 кг. В боевом положении, то есть с экипажем 4 человека, боекомплектом (98 выстрелов к пушке и 4000 к пулеметам), горючим и т. п., удельное давление при погружении гусениц на 100 мм в мягкий грунт составляло 0,45 кг/ см2. Первоначально планировалось установить на Т-12 переделанный 200-сильный авиационный двигатель «Испано-Сюиза». Затем, в феврале 1929 года, конструкторы танка переориентировались на отечественный танковый двигатель мощностью 180 л.с., разрабатывавшийся на заводе «Большевик» под руководством А. Микулина. Однако до конца года двигатель этот так и не был изготовлен. В результате на Т-12 пришлось установить отечественный авиамотор М-6 мощностью 260 л.с., для чего пришлось переделать коробку передач и тормоза.
Для Т-12 было характерным нетипичное для советского танкостроения расположение механика-водителя — справа от продольной оси машины.
В ходовой части применили весьма удачный механизм натяжения гусениц. Максимальная скорость равнялась 26 км/ч, причем планетарная коробка передач позволяла изменять режим движения на 15, 7 и 2,7 км/ч, сохраняя возможность реверса на всех скоростях. Новинкой стал и ленточный плавающий тормоз профессора В.И. Заславского.
Вертикальные броневые листы имели толщину 22 мм, горизонтальные — 12 мм. Впрочем, к опытному образцу Т-12 это отношения не имеет, так как он был изготовлен из обычной не броневой стали.
