4 сентября 1943 года постановлением ГКО № 4043сс тяжелый танк ИС-85 приняли на вооружение Красной Армии. Этим же постановлением Опытный завод № 100 обязывали спроектировать, изготовить и испытать совместно с техуправлением ГБТУ до 15 октября 1943 года танк ИС, вооруженный пушкой калибра 122 мм, а до 1 ноября артсамоход ИС-152 на его базе. Стоит отметить, что госкомиссия разработала ряд предложений по усовершенствованию конструкции танка ИС, часть из которых — под явным влиянием зарубежного опыта. К последним относятся предложения спроектировать и испытать гидравлический механизм поворота башни и турельную зенитно-пулеметную установку на люке командирской башенки, разработать установку в башне казнозарядного 50-мм миномета для самозащиты и запуска сигнальных ракет. Предлагалось также спроектировать люльку,

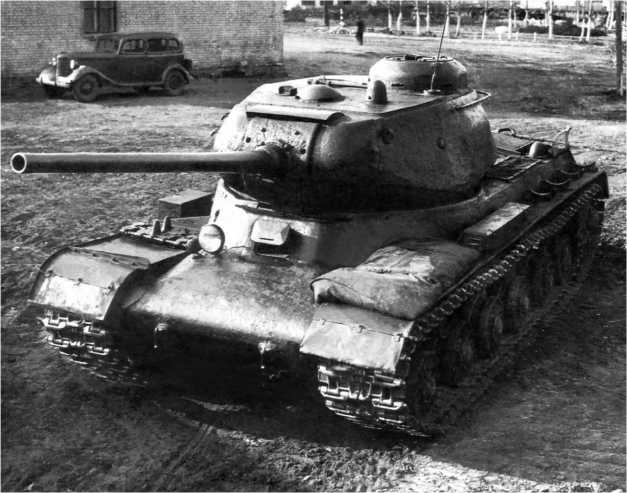

Тяжелый танк ИС-85 на заводском дворе.
Первым идею вооружения ИСа орудием более крупного калибра, чем 85 мм, высказал директор и главный конструктор завода № 100 Ж.Я. Котин. В начале августа 1943 года, изучая итоги Курской битвы, он обратил внимание на то, что из всех артсистем наиболее успешно боролась с «тиграми» 122-мм корпусная пушка обр. 1931/37 года (А-19). К такому же выводу пришли и конструкторы завода № 9, где был разработан и изготовлен опытный образец тяжелого противотанкового орудия Д-2 путем наложения ствола с баллистикой пушки А-19 на лафет 122-мм дивизионной гаубицы М-30. Использовать это мощное орудие предполагалось в первую очередь для борьбы с тяжелыми танками противника. Но коль скоро ствол такой пушки был вмонтирован в люльку и лафет М-30 и орудие Д-2 успешно прошло испытания, реальной стала идея установки ствола А-19 в тяжелый танк с применением круглой люльки, противооткатных устройств и подъемного механизма от опытной танковой 122-мм гаубицы У-11, как это было сделано при создании 85-мм пушек Д-5Т и Д-5С. Правда, это было возможно только при условии введения в конструкцию орудия дульного тормоза.
Получив с завода № 100 необходимую документацию, в КБ завода № 9 быстро выполнили эскизный проект компоновки А-19 в башне танка ИС-85, который Ж.Я. Котин повез в Москву. Он очень понравился наркому танковой промышленности В.А. Малышеву и был одобрен И.В. Сталиным.

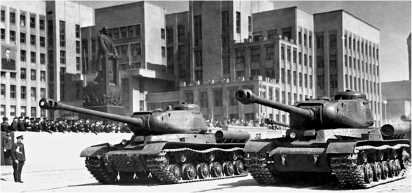

Парад в Минске 1 мая 1952 года. На переднем плане ИС-2 раннего выпуска. У машины справа — дульный тормоз пушки немецкого типа; кроме того, вместо перископического прицела ПТ4-17 у нее установлен прибор наблюдения МК-4.

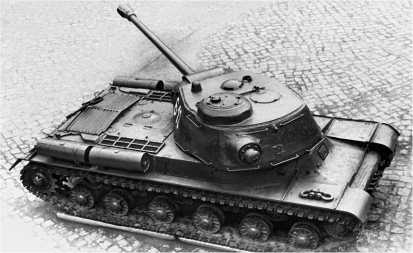

Тяжелый танк ИС-2 промежуточной модели, со старым корпусом с «ломаным носом» и новой башней.

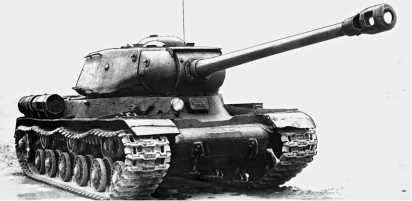

ИС-2 ранних выпусков 1944 года. Обращают на себя внимание характерные детали: литая лобовая часть с «ломаным» носом и люком-пробкой механика водителя; узкая амбразура пушки и броневой колпак перископического прицела ПТ4-17 перед командирской башенкой.
Постановлением ГКО № 4479сс от 31 октября 1943 года танк ИС со 122-мм пушкой был принят на вооружение Красной Армии. Первый образец пушки «А-19 танковая» изготовили 12 ноября — в люльку Д-5Т установили ствол пушки Д-2, снятый с лафета М-30, с дополнительной обточкой его направляющей части до диаметра люльки; с орудия Д-2 позаимствовали и Т-образный дульный тормоз. Государственные испытания танка ИС-122 прошли очень быстро и в общем успешно. После чего его перебросили на один из подмосковных полигонов, на котором из 122-мм пушки с дистанции 1500 м в присутствии К.Е. Ворошилова был сделан выстрел по пустому уже расстрелянному трофейному немецкому танку «Пантера». Снаряд, пробив бортовую броню развернутой вправо башни, ударил в противоположный лист, оторвал его по сварке и отбросил на несколько метров. В ходе испытания у пушки А-19 разорвало Т-образный дульный тормоз, при этом Ворошилов едва не погиб. После этого дульный тормоз заменили на другой — двухкаморный,
Первые серийные танки ИС-85 были изготовлены в октябре 1943 года, а ИС-122 — в декабре. Параллельно со сборкой ИСов в цехах ЧКЗ вплоть до конца года продолжался выпуск танков КВ-85. В январе 1944 года цеха ЧКЗ покинули последние 40 ИС-85, после чего из его ворот во все возрастающих количествах выходили только ИС-122, оснащенные уже новым 122-мм орудием Д-25Т с клиновым полуавтоматическим затвором, за счет которого удалось немного повысить скорострельность (с 1–1,5 до 1,5–2 выстр./ мин). С марта 1944 года дульный тормоз немецкого типа заменили более эффективным — конструкции ЦАКБ. С этого же времени танки ИС-85 были переименованы в ИС-1, а ИС-122 — в ИС-2. Хотя в документах тех лет все четыре названия встречались одинаково часто. Следует отметить, что в донесениях с фронтов танки ИС-122 ранних выпусков часто именовались как КВ-122.

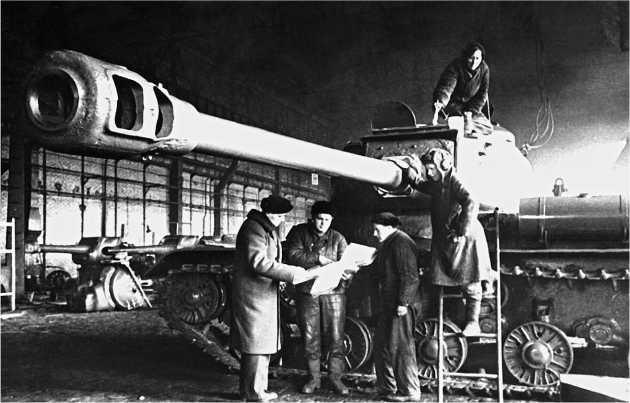

В сборочном цехе Челябинского Кировского завода, 1944 год.

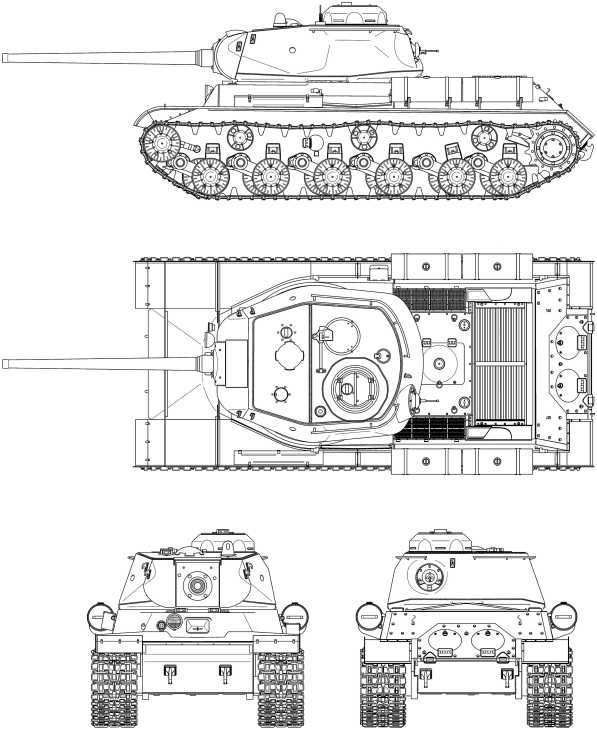

ИС-1.
Танк ИС-2 имел классическую компоновку с кормовым расположением трансмиссии. Отделение управления располагалось в носовой части корпуса. В нем размещались сиденье механика-водителя, два топливных бака, приводы управления танком, контрольные приборы, два баллона со сжатым воздухом, центральный топливный кран, ручной топливный насос, кнопка электроспуска курсового пулемета и часть ЗИП. За сиденьем механика-водителя в днище имелся аварийный люк.
Боевое отделение располагалось за отделением управления и занимало среднюю часть корпуса танка. Здесь находились сиденья заряжающего, сиденье командира башни (наводчика), сиденье командира танка, а также курсовой пулемет, основная часть боекомплекта, аккумуляторные батареи, обогреватели, ВКУ и часть ЗИП. По днищу боевого отделения проходили тяги приводов управления танком. Над боевым отделением устанавливалась башня, в которой размещались пушка и два пулемета, прицелы и приборы наблюдения, часть боекомплекта, радиостанция, механизмы поворота башни, вентилятор боевого отделения и часть ЗИП.
На ИС-1 устанавливалась 85-мм пушка Д-5Т (или Д-5-Т85) с длиной ствола 48,8 калибра (по другим данным — 52 калибра). Масса пушки — 1530 кг. Вертикальная наводка — в пределах от — 5° до +25°. Пушка имела клиновой затвор и полу автоматику копирного типа. Противооткатные устройства пушки состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката. Выстрел из пушки производился с помощью электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.
В танке устанавливались три 7,62-мм пулемета ДТ, из них два в башне и один курсовой — в корпусе. Один из пулеметов, размещенных в башне, был спарен с пушкой, другой смонтирован в шаровой установке в кормовом листе. Курсовой пулемет жестко закреплялся параллельно оси танка в вваренном в корпус патрубке.
Для ведения стрельбы прямой наводкой из пушки Д-5Т и спаренного с ней пулемета применялись телескопический прицел ЮТ-15 и перископический прицел ПТ4-15. Для стрельбы по закрытым целям пушка оборудовалась боковым уровнем. На кормовом пулемете предусматривалась установка снайперского оптического прицела типа ПУ.
Боекомплект ИС-1 состоял из 59 выстрелов (унитарные патроны 53-УО-365 с осколочной гранатой и 53-УБР-365 с бронебойно-трассирующим снарядом) и 2520 патронов к пулеметам. Выстрелы укладывались в башне, в корпусе сзади передних топливных баков, в подбашенной коробке и в ящиках на днище боевого отделения.

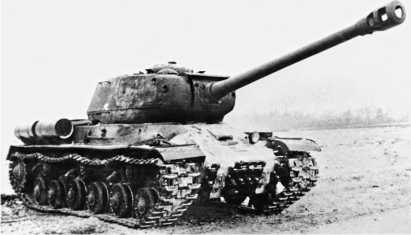

ИС-2 поздних выпусков 1944 года с измененной носовой частью корпуса, расширенной амбразурой пушки и запасными траками на нижнем лобовом листе корпуса.
