Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

Пак Дэниэл Дж.

• Таймер меток реального времени. Этот модуль также относится к подсистеме реального времени. Он позволяет организовать прерывания основной программы МК для выполнения некоторых других «неотложных функций». Например, эта подсистема может быть использована для регулярного, один раз в 15 мин, опроса напряжения питающей систему батарейки с целью исключения потери информации при ее разряде. В главе 8 мы покажем использование таймера меток реального времени для обеспечения работы в микроконтроллере операционной системы реального времени.

• Модули контроллеров последовательных интерфейсов SPI (Serial Peripheral Interface) и SCI (Serial Communication Interface). Микроконтроллеры семейства 68HC12 обладают достаточно мощными аппаратными средствами для обмена с другими устройствами в последовательном коде. Модуль контроллера SPI

реализует обмен в синхронном режиме, в то время как модуль SCI предназначен для асинхронного последовательного обмена. Синхронный режим обмена в стандарте SPI характеризуется более высокими скоростями обмена по сравнению с стандартным асинхронным протоколом. Однако расстояние между взаимодействующими устройствами ограничено 20…30 см. Интерфейс в стандарте SPI часто используется для подключения к МК дополнительных интерфейсных компонентов, установленных на плате с МК. Например, МК семейства 68HC12 не имеют в своем составе цифро аналоговых преобразователей (ЦАП). Поэтому система с МК может быть дополнена внешней ИС ЦАП, подключенной к микроконтроллеру с использованием встроенного модуля контроллера SPI. Интерфейс асинхронного обмена SCI часто используется для обмена данными между двумя и более контроллерами, т.к на его основе созданы интерфейсы, сигналы которых могут передаваться на значительные расстояния.

• Модуль аналого-цифрового преобразователя ATD (Analog To Digital conversion system). Большинство сигналов в системах, которыми управляют микроконтроллеры, имеют аналоговую природу. Например, температура и давление воздуха окружающей среды изменяются плавно, а не скачкообразно. Для работы с аналоговыми сигналами в микропроцессорной системе, эти сигналы должны быть предварительно преобразованы в цифровую форму. В русскоязычной литературе говорят, что эти сигналы должны быть оцифрованы. Для этой цели в составе МК B32 имеется модуль аналого-цифрового преобразователя. Модуль имеет 8 входов для одновременного подключения восьми измеряемых аналоговых сигналов. Однако оцифровка этих сигналов будет производиться последовательно. Измеряемые аналоговые сигналы будут подключаться ко входу одного аналого цифрового преобразователя (АЦП) посредством встроенного в модуль ATD мультиплексора. Оцифрованный сигнал представляется в 8-и или 10-разрядном прямом коде без знака. Два дополнительных бита кода представления результата позволяют увеличить чувствительность АЦП с 19.53 до 4.88 мВ.

• Модуль сторожевого таймера COP (Computer Operating Properly). Встраиваемая микропроцессорная система должна обладать высокой надежностью. Одним из путей повышения этой надежности является свойство самовосстановления системы при возникающих некатострофических отказах. Такими отказами являются нарушения исполнения прикладной программы, вызванные помехами, и не сопровождаемые отказом аппаратных средств МК. Для восстановления правильного хода исполнения прикладной программы используется механизм сторожевого таймера. Если программа исполняется без нарушений, то сторожевой таймер регулярно обнуляется (сбрасывается) под управлением этой программы. Если же ход исполнения программы нарушен, то своевременный сброс может не произойти, и сторожевой таймер переполнится. Переполнение вызовет состояние внутреннего сброса МК, в результате исполнение прикладной программы будет начато заново, т.е. правильный ход исполнения программы будет восстановлен. В главе 5 мы обсудим возможные источники помех и шумов, которые могут вызвать сбой в исполнении программы. В главе 6 поговорим о дополнительных программных мерах, которые следует предпринять для предупреждения подобных отказов.

• Модуль широтно-импульсного модулятора PWM (Pulse Width Modulation). Широтно-импульсная модуляция (ШИМ) — один из способов формирования импульсного сигнала с регулируемыми временными характеристиками. Способ широтно-импульсной модуляции часто используется для регулирования скорости вращения двигателей постоянного тока, а также для управления электрическими двигателями других типов. Для генерации ШИМ-сигнала в МК B32 могут быть использованы аппаратные средства модуля многофункционального таймера TIM. Однако МК B32 оснащен специальным модулем ШИМ. Этот модуль позволяет генерировать четыре независимых импульсных последовательности с 8 разрядным разрешением для задания коэффициента заполнения, или две импульсные последовательности с 16-разрядным заданием коэффициента заполнения. Допускается комбинация этих режимов.

Например, ШИМ сигнал используется для управления двигателем рулевого управления в игрушечных радиоуправляемых машинках. Для того, чтобы машинка повернула направо или налево, она должна получить импульсный сигнал, у которого частота следования импульсов постоянная, а длительность импульсов изменяется, как показано на рис. 4.2. Отношение длительности импульса к длительности периода сигнала называется коэффициентом заполнения. Машинка повернет налево, если коэффициент заполнения менее 50% , или направо, если коэффициент заполнения превышает 50%. Модуль PWM микроконтроллера B32 позволяет организовать импульсную последовательность с требуемыми значениями периода следования и коэффициента заполнения при использовании минимального числа команд прикладной программы.

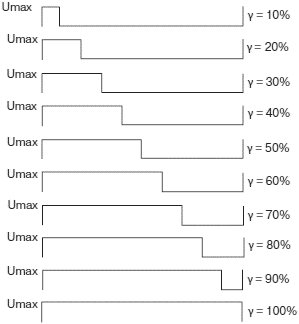

а) Временные диаграммы ШИМ-сигналов с различными коэффициентами заполнения

б) Регулировочная характеристика

Рис. 4.2. Широтно-импульсная модуляция

• Модуль контроллера последовательного обмена BDLC (Byte Data Link Communication) поддерживает коммуникационный протокол SAE J1850, который является действующим стандартом бортовой информационной сети в автомобилях североамериканского производства.

• Модуль контроллера CAN интерфейса msCAN12 (Motorola Scalable Controller Area Network) содержит в себе набор аппаратных средств для поддержки коммуникационного протокола промышленных сетей в стандарте CAN 2.0 A/B. Этого модуля нет в составе МК модели B32, однако он присутствует во многих других моделях семейства HC12 и HCS12. Пример работы с этим модулем приведен в главе 9.

Для более полного восприятия структуры МК B32 мы дополним приведенные технические характеристики небольшим примером применения.

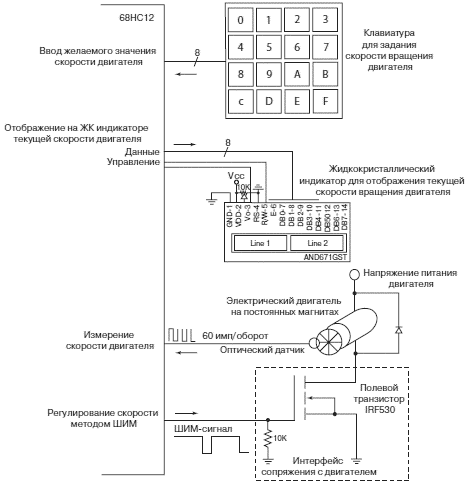

На рис. 4.3. представлена микропроцессорная система регулирования скорости электрического двигателя на основе МК семейства 68HC12. Желаемая скорость вращения двигателя (число оборотов в секунду — об/с) задается посредством шестнадцатикнопочной клавиатуры. МК 68HC12 осуществляет преобразование вводимых с клавиатуры кодов в ШИМ сигнал для управления двигателем. Информация о скорости вращения двигателя снимается с выхода оптического импульсного датчика, установленного на валу двигателя. Измеренное значение скорости используется для вычисления коэффициента заполнения ШИМ сигнала, который управляет подключением силового напряжения к обмотке двигателя. Регулирование коэффициента заполнения ШИМ сигнала позволяет поддерживать скорость вращения двигателя на заданном уровне. Текущая скорость двигателя отображается на жидкокристаллическом (ЖК) индикаторе.

Рис. 4.3. Система управления электрическим двигателем на основе МК 68HC12

Вопрос: какие подсистемы МК семейства 68HC12 используются для реализации рассмотренной системы регулирования скорости вращения двигателя?

Ответ:

• Параллельный порт задействован для ввода сигналов с клавиатуры.

• Модуль ШИМ используется для генерации широтно-модулированного сигнала управления силовым ключом IRF530. Этот ключ коммутирует силовое напряжение к обмотке двигателя. Если в примере использовать МК семейства 68HC12, который не имеет в своем составе модуля ШИМ, например A4, то этот же сигнал может быть сгенерирован одним из каналов многофункционального таймера в режиме выходного сравнения OC.

• Выход оптического импульсного датчика подключается на вход счетчика внешних событий PA. Внешний датчик и встроенный в МК счетчик вместе образуют цепь обратной связи системы управления скоростью вращения двигателя.

• Модуль меток реального времени RTI реализует периодические прерывания для считывания накопленного в счетчике внешних событий числа импульсов. Это значение используется для вычисления реальной скорости вращения двигателя.

• Параллельный порт и несколько дополнительных линий другого порта используются для вывода информации на ЖК индикатор.
