• аппаратное прерывание;

• системный вызов;

• сбой (исключение).

В данной главе мы подробно проанализируем две первые причины из вышеуказанного списка — аппаратные прерывания и системные вызовы.

Когда поток вызывает функцию sleep, код, содержащийся в Си-библиотеке, в конечном счете делает системный вызов. Этот вызов приказывает ядру отложить выполнение данного потока на заданный интервал времени. Ядро удаляет поток из рабочей очереди и включает таймер.

Все это время ядро принимает регулярно поступающие аппаратные прерывания таймера. Положим для определенности, что эти аппаратные прерывания происходят

ровно каждые 10 миллисекунд.

Давайте немного переформулируем это утверждение: каждый раз, когда такое прерывание обслуживается соответствующей подпрограммой обработки прерывания (ISR) ядра, это значит, что истек очередной 10-миллисекундный интервал. Ядро отслеживает время суток путем увеличения специальной внутренней переменной на значение, соответствующее 10 миллисекундам, с каждым вызовом обработчика прерывания.

Так что, реализуя 15-секундный таймер, ядро в действительности выполняет следующее:

• Устанавливает переменную в текущее время плюс 15 секунд.

• В обработчике прерываний сравнивает эту переменную с текущим временем.

• Когда текущее время станет равным (или больше) данной переменной, поток снова ставится в очередь готовности.

При использовании множества параллельно работающих таймеров — например, когда необходимо активизировать несколько потоков в различные моменты времени — ядро просто ставит запросы в очередь, отсортировав таймеры по возрастанию их времени истечения (в голове очереди при этом окажется таймер с минимальным временем истечения). Обработчик прерывания будет анализировать только переменную, расположенную в голове очереди.

Источники прерываний таймера

На этом мы, пожалуй, закончим наш краткий экскурс по стране таймеров и перейдем к вещам, которые уже не так очевидны.

Откуда возникают прерывания таймера? На рисунке ниже приведены аппаратные компоненты (и некоторые характерные для PC значения параметров), отвечающие за генерацию этих прерываний.

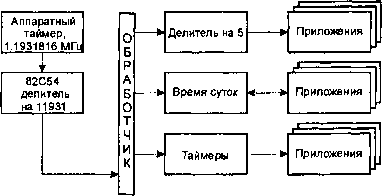

Источники прерываний таймера в PC.

Из рисунка видно, что в PC используется высокочастотный аппаратный генератор синхроимпульсов (МГц-диапазона). Высокочастотный меандр делится при помощи аппаратного счетчика (на рисунке — микросхема Intel 82C54), который понижает частоту импульсов до сотен килогерц или сотен герц (диапазон, в котором их уже может обработать ISR). ISR таймера входит в состав ядра и взаимодействует непосредственно с его кодом и внутренними структурами данных. В процессорах архитектуры не-x86 (MIPS, PowerPC) тоже происходит подобная последовательность событий; в некоторых микросхемах аппаратный таймер может быть непосредственно встроен в процессор.

Отметим, что импульсы высокой частоты делятся на целочисленный делитель. Это означает, что результирующий период импульсов не будет точно равен 10 миллисекундам, потому что исходный период 10 миллисекундам не кратен. Поэтому ISR ядра из вышеприведенного примера будет реально вызываться по истечении каждых 9.9999296004 миллисекунд.

Большое дело, скажете вы, ну и что? Ну ладно, для нашего 15-секундного счетчика это годится. 15 секунд — это 1500 отсчетов таймера; расчеты показывают, что погрешность будет в районе 106 микросекунд:

15 с – 1500 * 9.9999296004 мс =

 = 15000 мс – 14999.8944006 мс =

 = 0.1055994 мс =

 = 105.5994 мкс

К сожалению, продолжая наши математические выкладки, приходим к выводу, что при таких раскладах

погрешность составляет 608 миллисекунд в день, что равняется приблизительно 18.5 секунд в месяц, или почти 3.7 минут в год!

Можно предположить, что при использовании делителей другого типа ошибка может быть либо меньше, либо больше, в зависимости от погрешности округления. К счастью, ядро это знает и вводит соответствующие поправки.

Ключевой момент всей этой истории состоит в том, что независимо от красивого округленного значения, реальное значение выбирается в сторону ускорения отсчета.

Разрешающая способность отсчета времени

Пусть отсчеты времени таймера генерируются чуть чаще, чем раз в 10 миллисекунд. Смогу ли я надежно обеспечить ожидание длительностью в 3 миллисекунды?

Не-а.

Подумайте, что происходит в ядре. Мы вызываем стандартную библиотечную функцию delay для задержки на 3 миллисекунды. Ядро должно присвоить внутренней переменной ISR какое-то значение. Если оно присвоит ей значение текущего времени, то это будет означать, что таймер уже истек, и надо активизироваться немедленно. Если оно присвоит ей значение на один отсчет больше текущего времени, это будет означать, что надо активизироваться на следующем отсчете (т.е. с задержкой вплоть до 10 миллисекунд).

Достижение более высокой точности

Мораль: не следует рассчитывать на то, что разрешающая способность ваших таймеров будет лучше, чем у системного отсчета.

В QNX/Neutrino у приложений есть возможность программной подстройки аппаратного делителя и ядра вместе с ним (чтобы ядро знало, с какой частотой вызывается ISR таймера). Мы поговорим об этом далее в разделе «Опрос и установка часов реального времени».

Флуктуации отсчета времени

Существует еще одно явление, которое вы должны принимать во внимание. Предположим, что разрешающая способность у вас равна 10 миллисекундам, а вы желаете сформировать задержку длительностью в 20 миллисекунд.

Всегда ли вы можете быть уверены, что от момента вызова функции delay до возврата из нее пройдет ровно 20 миллисекунд?

Никогда.

На это есть две серьезные причины. Первая причина довольно проста: при блокировании поток изымается из очереди готовности. Это означает, что процессор может перейти к другому потоку вашего приоритета. Когда ваши 20 миллисекунд истекут, ваш поток будет помещен в конец очереди готовности по этому приоритету и будет таким образом оставлен на милость потока, выполняющегося в данный момент. Это относится также к обработчикам прерываний и к потокам более высокого приоритета — то, что ваш поток перешел в состояние READY, еще не означает, что ему сразу предоставят процессор.

Вторая причина несколько более хитрая. Чтобы понять ее смысл, посмотрите на нижеприведенный рисунок.

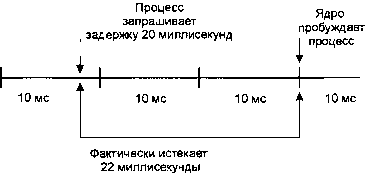

Флуктуации отсчета времени.

Проблема здесь состоит в том, что ваш запрос является асинхронным по отношению к источнику отсчетов. У вас нет никакой возможности синхронизировать аппаратный таймер с вашим запросом. Поэтому в итоге вы получите интервал задержки где-то в диапазоне от 20 до 30 мс — в зависимости от того, в какой момент между отсчетами аппаратных часов возник ваш запрос.
