Остановимся на основных и наиболее употребительных разновидностях этих методов.
1. Кимографическая [ 387 ] методика
Эта методика состоит в непосредственной фиксации на движущейся закопченной бумажной ленте, обтягивающей вращающийся барабан или растянутой между двумя вращающимися барабанами, артикуляционных движений гортани, рта и носа посредством закрепленных перпендикулярно к движущейся закопченной ленте писчиков (тонких соломинок с проволочкой на конце или специально отлитых из алюминия, укрепленных на мар'eевских бараб'aнчиках, покрытых тонкой резиной и соединенных резиновыми трубками с тем, что непосредственно соприкасается с артикулирующими органами испытуемого; см. рис. 8). Одна линия на ленте соответствует работе носового резонатора, для чего в ноздри испытуемого вставляют особые капсулы, соединенные резиновой трубкой с мареевским барабанчиком; эта линия отмечает только включение и
387
Кимография – от греческого kymo – «волна» и grapho – «пишу».
Рис. 8. Мареевские барабанчики и писчики.

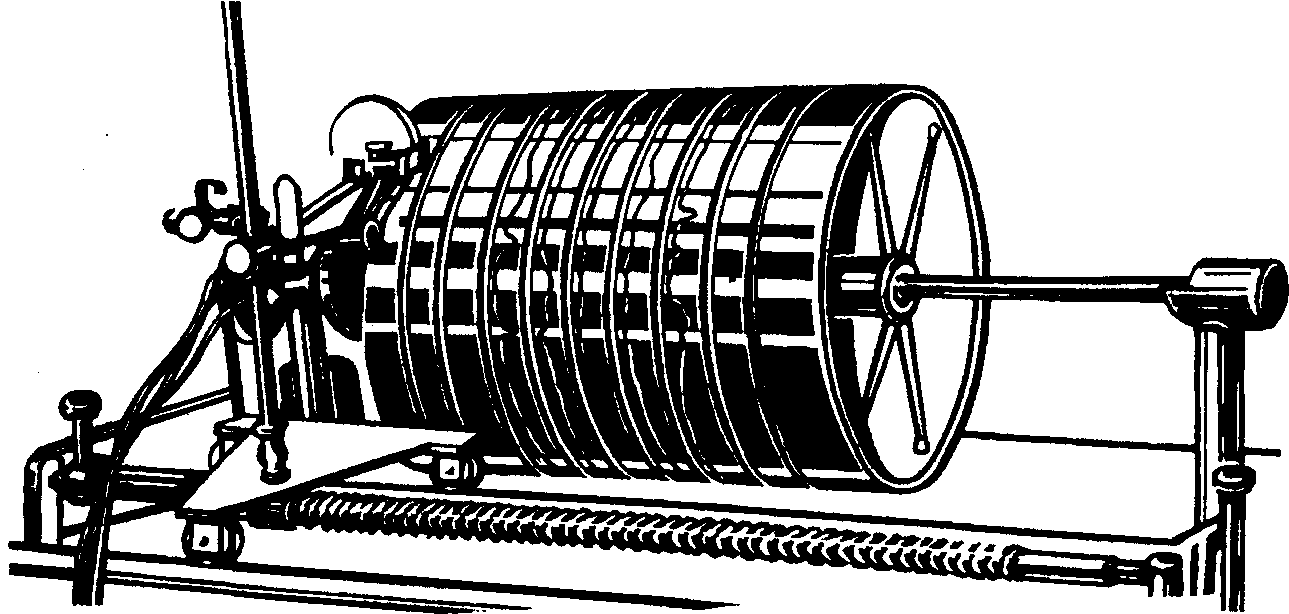

Рис. 9. Кимограф.
Другая линия, самая богатая и разнообразная в своих изгибах, отмечает работу полости рта; для этого испытуемый приближает к своим губам амбушюр [ 388 ] – раструб, соединенный резиновой трубкой с мареевским барабанчиком (см. рис. 10). Эта линия показывает смыкание и размыкание ротовых органов речи, их сужение и вообще все течение артикуляции, связанное со способом образования звука речи.
388
Амбушюр – от французского embouchure – «отверстие» (от boиche – «рот»).
Третья линия отмечает работу гортани (дрожание голосовых связок при голосе и интенсивность дрожания) или же включение и выключение гортани (ровная линия); для этого к правому или левому боку щитовидного хряща (кадыка) испытуемого привязывают особый прибор ларингофон [ 389 ] , который передает мареевскому барабанчику колебательные движения голосовых связок (применявшиеся ранее разного типа капсулы дают более грубый эффект).
Под нижней линией кимограф дает еще линию отсчета времени в виде регулярной волнистой черты, позволяющей любые отрезки на других рабочих линиях определять в долях секунды. Изложенная методика мало дает для акустической характеристики звуков речи, но отчетливо разлагает артикуляцию речевого аппарата на носовую, ротовую и гортанную; сопоставляя все три линии, нетрудно установить, какой отрезок соответствует какому произнесенному звуку и даже какой его фазе.
389
Ларингофон – от греческого larynx – «гортань» и phone – «звук».
Барабан кимографа можно приводить в движение разными способами: грузом, часовым заводом и, наконец, электромотором, что является самым совершенным.

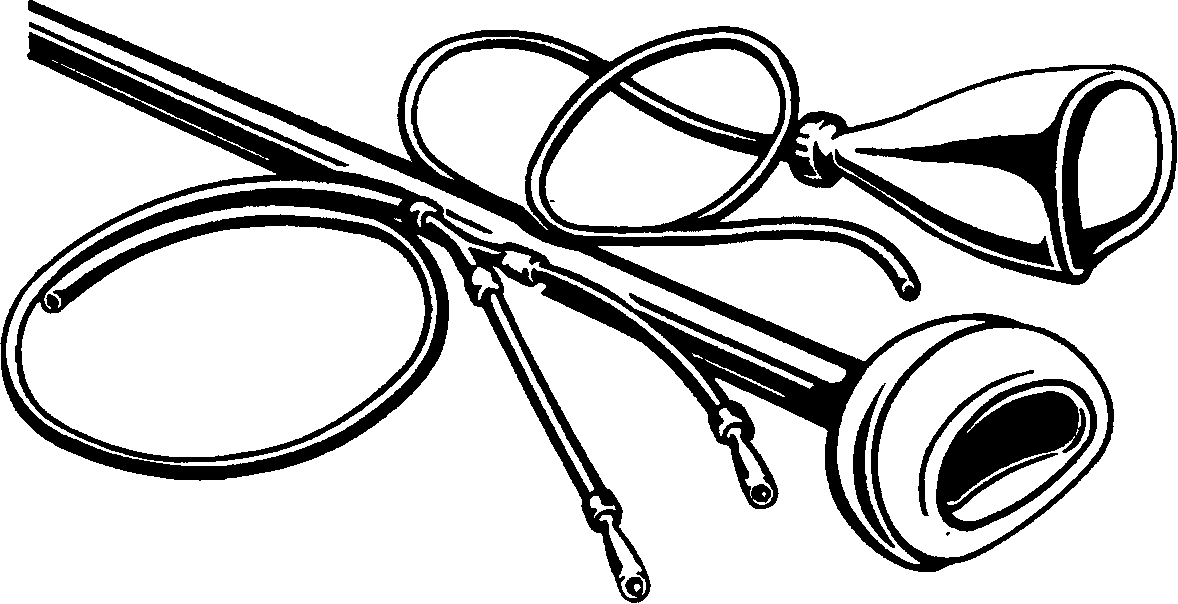

Рис. 10. Амбушюры и носовые капсулы.
2. Осциллографическая [ 390 ] методика
Эта методика позволяет превратить, через микрофон и усилитель, колебательные движения воздушной струи в электрические колебания, которые в дальнейшем передаются через магнитофон, сохраняющий на ленте произведенное звучание, в осциллограф (см. рис. 11) или компьютер, снабженный специальным преобразователем звукового сигнала в цифровую форму, а также фонетической программой, которая позволяет представить оцифрованный сигнал в виде зигзагообразной линии – осциллограммы (рис. 12).
390
Осциллография – от латинского oscillum – «качание» и греческого grapho – «пишу».

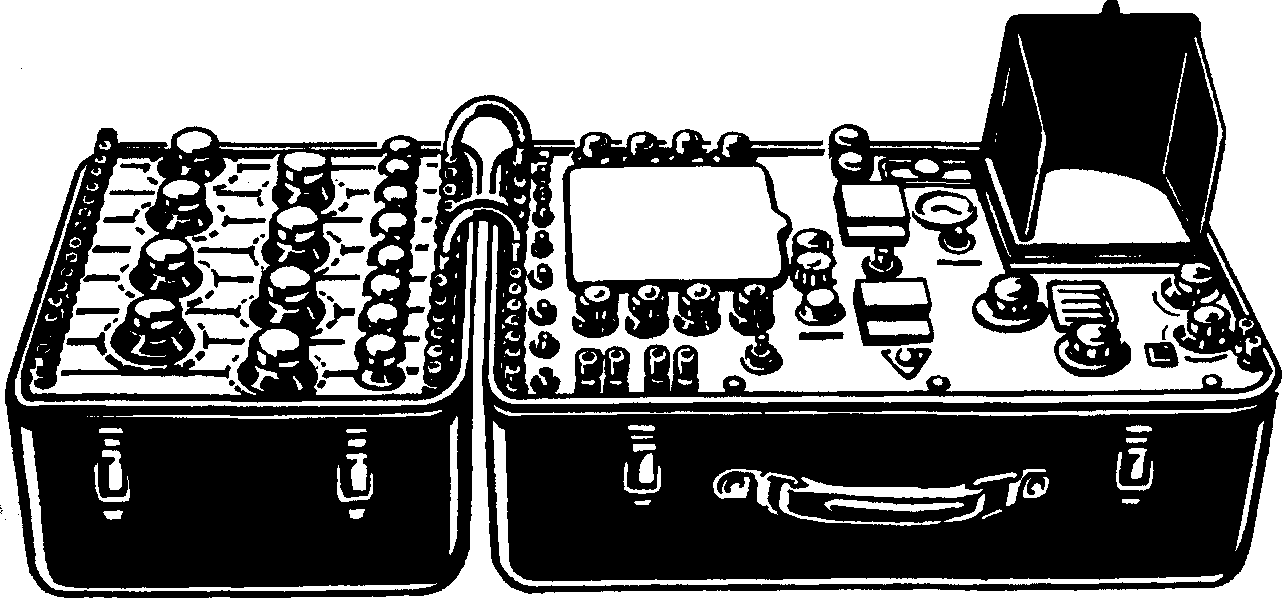

Рис. 11. Осциллограф. МПО–2.

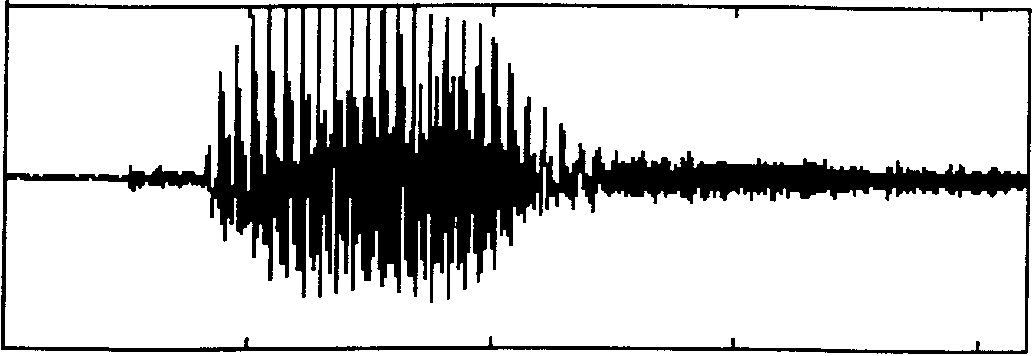

Рис. 12.
3. Спектрографическая [ 391 ] методика
При этой методике, так же как и при осциллографической, путем превращения колебаний воздушной волны в электрические колебания через микрофон (магнитофон можно и должно включать параллельно) даются колебания через фильтры спектрграфа или компьютер со звуковым преобразователем и специальной программой, позволяющей представить спектральную картину речевых звуков.
391
Спектрография – от греческого spectrum – «видимое» и grapho – «пишу».

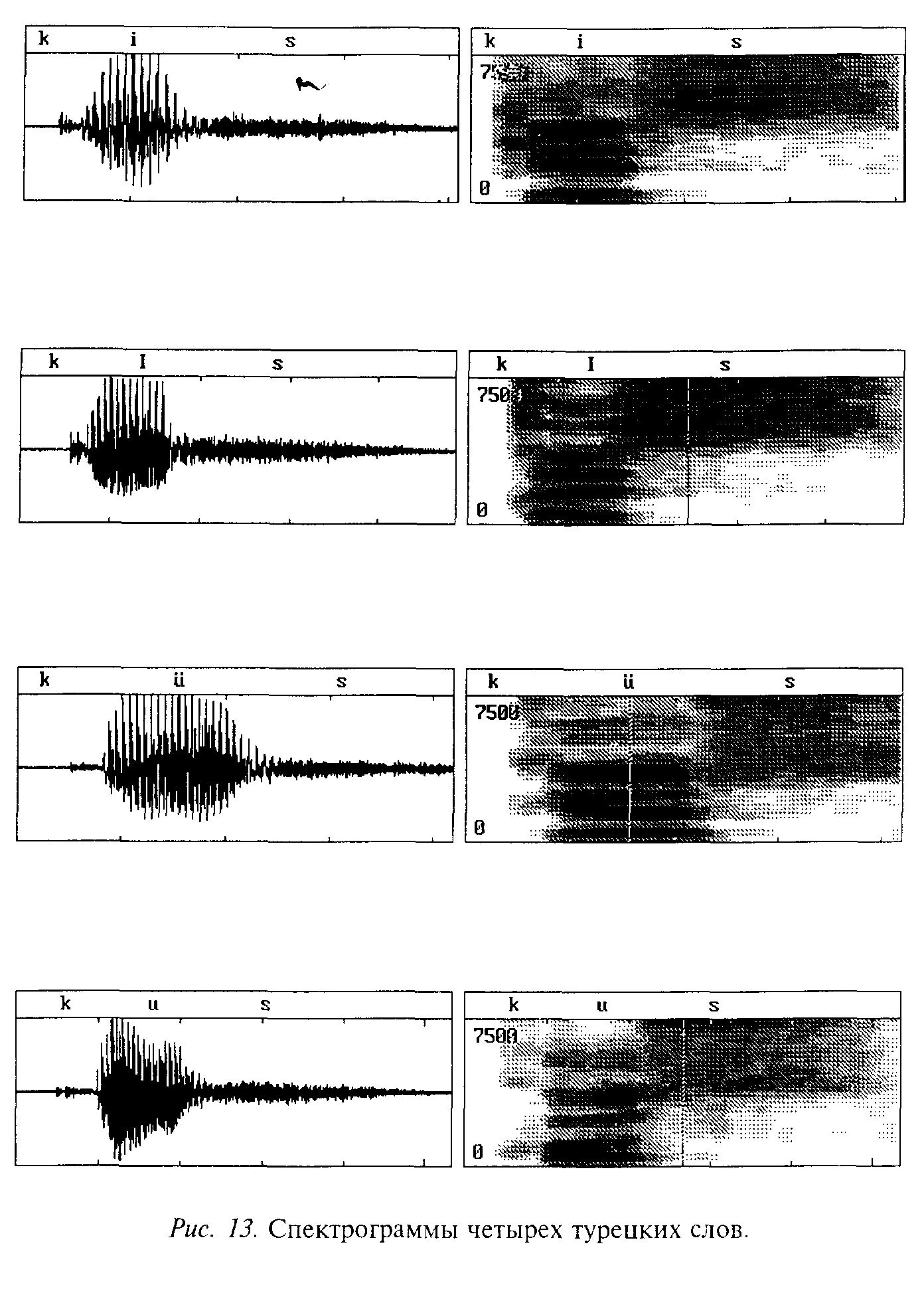

На рис. 13 [ 392 ] приведены спектрограммы четырех турецких слов [kus], [kys], [kIs] и [kis]. Это динамические спектрограммы типа «видимая речь», где линейность звуковой цепи идет слева направо, а по низу расположен отсчет времени; формантная характеристика, которая измеряется герцами, обозначается расположением пятен по вертикали: низкие форманты внизу, высокие – вверху. Интенсивность пятен (от белого через серое до черного) соответствует амплитуде, что можно перевести в децибеллы, сделав при помощи особого приспособления спектральный разрез (или срез).
392
Правая часть рисунка сверху вниз; слева – соответствующие осциллограммы.
Таковы основные способы и аппараты экспериментально–фонетического исследования звуков речи.

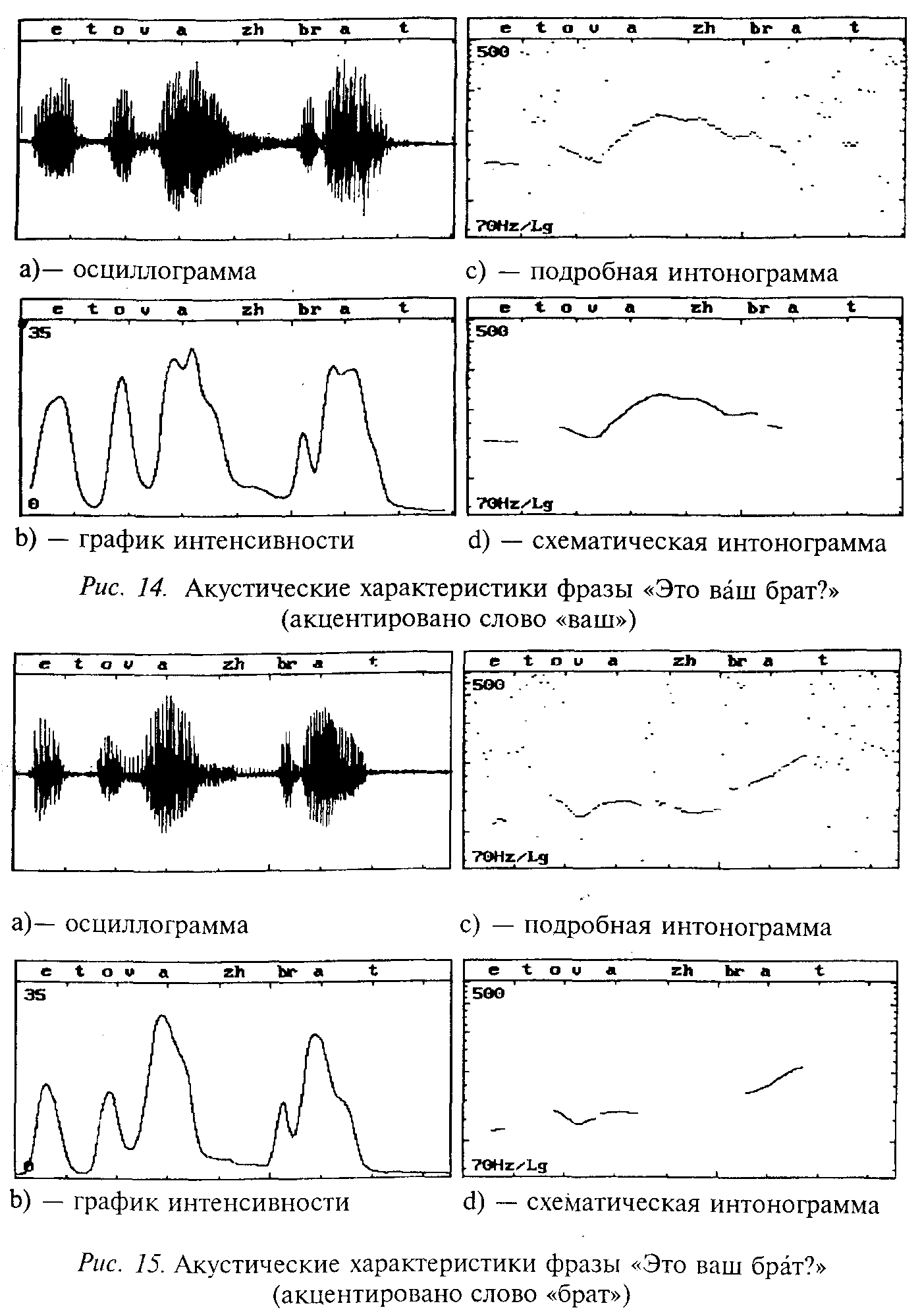

< Современные компьютерные программы позволяют получать разнообразные акустические характеристики звуков, необходимые для изучения фонетической стороны речи. Кроме осциллограмм и спектрограмм (см. выше), с помощью компьютерных программ можно получить, например, сведения об интенсивности (громкости) различных речевых звуков (см. рис. 14 и 15), а также данные об изменении основного тона в слове, фразе или более крупных речевых отрезках. Эти изменения основного тона, или мелодические кривые (интонограммы), отражают интонационную сторону речи. На рис. 14с, 14d , 15с и 15d можно видеть интонограммы двух вопросительных предложений Это ваш брат? произнесенных с акцентом (логическим ударением) на втором (рис. 14) и третьем (рис. 15) слове.> [ 393 ]
393
Текст в угловых скобках любезно подготовлен Р.Ф. Касаткиной (В. В.).
