Строится первый Ил-112В
В ходе состоявшейся в июле 2016 г. рабочей поездки заместителя министра обороны России Юрия Борисова на Воронежское акционерное самолетостроительное общество особое внимание было уделено работам по постройке на заводе опытных образцов перспективного легкого военно-транспортного самолета Ил-112В. Как известно, за ВАСО закреплены изготовление отсеков фюзеляжа, крыла, оперения, мотогондол, стыковка агрегатов, окончательная

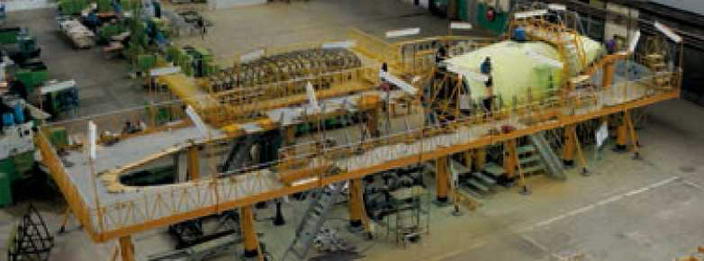

На основе поставленных из Ульяновска панелей к концу августа 2016 г. на ВАСО была практически завершена сборка отсека фюзеляжа Ф3 (хвостовой), начиналась сборка отсеков Ф1 и Ф2. Как заявил в конце августа генеральный директор ВАСО Дмитрий Пришвин, на декабрь этого года намечена стыковка фюзеляжа с крылом самолета №0101, а окончательную сборку машины планируется завершить следующей весной с тем, чтобы соблюсти утвержденный график передачи ее на летные испытания до 1 июля 2017 г. Одновременно будет строиться экземпляр №0102 для статических и ресурсных испытаний.
Во время июльского визита на завод Юрий Борисов сообщил, что в 2017 г. Минобороны планирует выдать ОАК заказ на 48 серийных Ил-112В, включая еще два самолета (№0103 и 0104) для проведения ОКР и летных испытаний. Таким образом, всего в программе испытаний Ил-112В к 2019-2020 гг. будет задействовано четыре машины. По словам Дмитрия Пришвина, в дальнейшем темп серийного выпуска Ил-112В на ВАСО составит до 8 самолетов в год. А.Ф.
Андрей ФОМИН

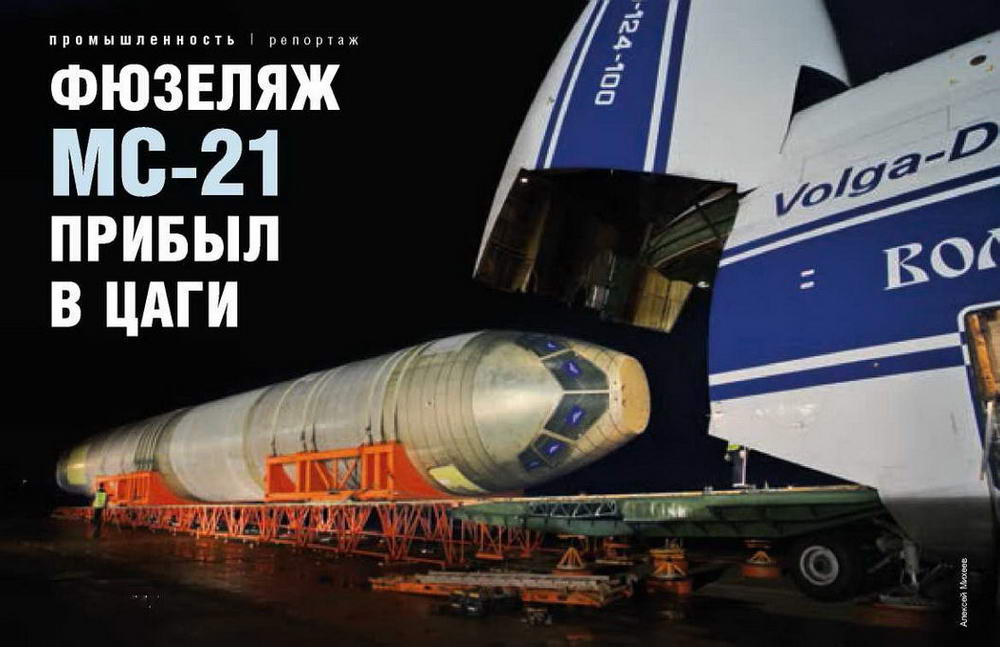

Фюзеляж МС-21 прибыл в ЦАГИ
В середине августа 2016 г. входящая в состав ОАК корпорация «Иркут» обеспечила изготовление, доставку и передачу в Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского фюзеляжа второго опытного экземпляра перспективного ближне-среднемагистрального пассажирского самолета МС-21-300 для проведения статических испытаний планера новейшего лайнера. Они должны подтвердить прочностные характеристики перспективного пассажирского самолета для получения разрешения на начало его летных испытаний и затем обеспечить сертификацию МС-21 по статической прочности.

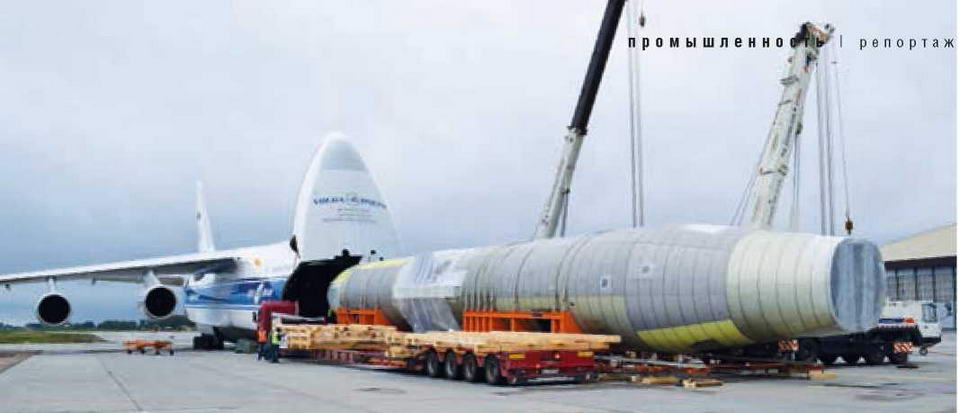

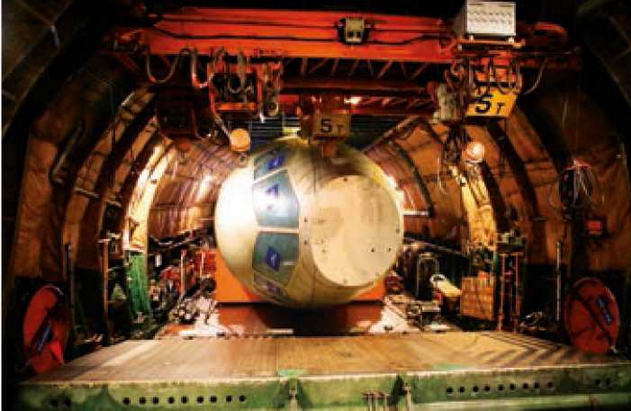

Фюзеляж самолета МС-21-300 №0002 прибыл в подмосковный Жуковский из Иркутска на борту тяжелого транспортного самолета Ан-124-100 авиакомпании «Волга-Днепр» 12 августа 2016 г. Стоит заметить, что для выполнения этой уникальной транспортной операции пришлось решать ряд непростых вопросов. Дело в том, что длина фюзеляжа МС-21-300 (без носового обтекателя и отсека вспомогательной силовой установки) составляет 37,7 м, а длина грузовой кабины «Руслана» (без учета рампы) — 36,5 м. Ширина грузовой кабины Ан-124 — 6,4 м, а высота — 4,4 м, в то время как габаритная высота фюзеляжа МС-21 (без учета подфюзеляжной силовой балки в районе центроплана) достигает 4,245 м, а ширина — 4,06 м. Поэтому перевозка фюзеляжа МС-21 в кабине Ан-124 осуществлялась «на боку», на специально изготовленных ложементах, имеющих минимальную высоту, а грузовой отсек «Руслана» пришлось соответствующим образом подготовить, временно демонтировав из него часть мешавшего для размещения столь крупного

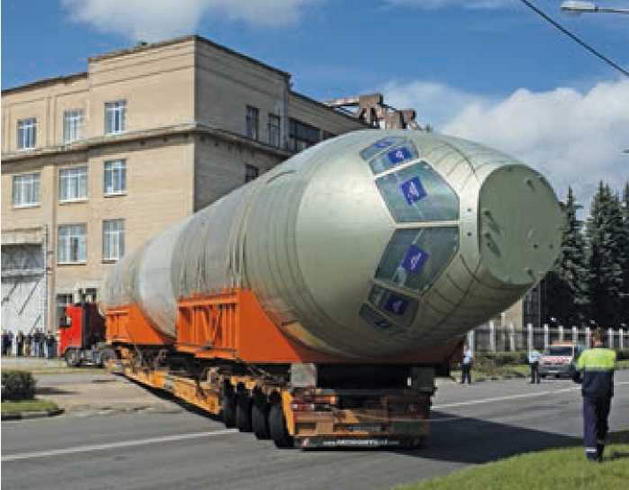

Высокий профессионализм персонала авиакомпании «Волга-Днепр», специалистов корпорации «Иркут» и привлеченных транспортно-логистических компаний позволил качественно и быстро провести уникальные погрузочно-разгрузочные операции и выполнить саму транспортировку. Утром 17 августа фюзеляж МС-21 на специальном автомобильном прицепе был перевезен с аэродрома ЛИИ им. М.М. Громова в ЦАГИ. В ближайшее время сюда должны поступить и другие агрегаты планера самолета. В частности, Иркутский авиационный завод корпорации «Иркут», на котором и был собран фюзеляж МС-21, передаст в ЦАГИ отсек вспомогательной силовой установки, а из Ульяновска прибудут выполненные из полимерных композиционных материалов консоли крыла, киль, стабилизатор, механизация крыла и рули.
После этого специалисты корпорации «Иркут» совместно с работниками предприятий-участников кооперации и сотрудниками ЦАГИ проведут сборку планера самолета, на конструкции которого будут установлены специальные средства измерения и устройства для нагружения.
Первый этап испытаний планера включает его проверку на герметичность. Затем специалисты ЦАГИ приступят к проведению непосредственно статических испытаний самолета, суть которых сводится к имитации нагрузок на конструкцию на всех режимах полета с регистрацией напряженно-деформационного состояния конструкции самолета. На первом этапе планер будет испытан до эксплуатационных нагрузок (максимальных нагрузок, которые могут возникнуть на самолете в реальных полетах). Далее прочность конструкции будет исследована при нагрузках, значительно превышающих эксплуатационные. Необходимый уровень прочности самолета и безопасности его полета будет подтвержден при условии, что конструкция выдержит эти нагрузки.
Подобные работы являются важным этапом в создании любого самолета. В ЦАГИ имеется возможность моделирования нагрузок, позволяющих исследовать прочность летательных аппаратов самых различных типов. Так, в статическом зале института в свое время уже были испытаны планеры самолетов Ту-204, Ту-334, Ил-114, SSJ100, вертолета Ми-26, возвращаемого орбитального корабля «Буран» и др.
Целью статических испытаний планера МС-21-300 в ЦАГИ является не только экспериментальное подтверждение статической прочности, но и проверка корректности методик расчетов прочности с тонкой настройкой конечно-элементных моделей по экспериментальным данным.
Стоит заметить, что в ЦАГИ уже проведены испытания большого количества элементарных и конструктивноподобных образцов деталей и агрегатов МС-21, включая несколько типов панелей, поперечных и продольных стыков. Продолжаются испытания конструктивно-подобных образцов хвостового оперения, кессона киля. Идет подготовка к изолированным испытаниям изготовленных из полимерных композиционных материалов кессонов крыла и стабилизатора, механизации крыла.
В ходе проводимых и планируемых статических испытаний проверяется способность конструкции самолета МС-21 воспринимать приложенные расчетные нагрузки, не разрушаясь и не получая недопустимых остаточных деформаций. Это — неотъемлемая и важная часть комплексного плана испытаний, осуществляемых в обеспечение первого вылета МС-21 и его последующей сертификации.
Евгений ЕРОХИН Фото автора
