Такие темпы производства не устраивали ни ОКХ, ни Управление вооружений. Однако в ответ на предъявляемые претензии фирма MIAG постоянно жаловалась на недостаток рабочей силы. Для ускорения работ по изготовлению «ягдпантер» на заводы MIAG направили дополнительно 300 рабочих, а Управление вооружений выделило 300 солдат, которые приступили работам 4 августа 1944 года. Чуть позже прибыло еще 160 солдат – по десять человек выделил каждый из 16 дивизионов истребителей танков. Благодаря притоку рабочей силы в сентябре 1944 года удалось сдать заказчику 21 машину, но в октябре, из-за воздушного налета, собрали всего 8 машин.
Корпуса
С целью как-то поправить положение было решено привлечь к выпуску «Ягдпантеры» предприятия других фирм.
В первую очередь к изготовлению «ягдпантер» была привлечена фирма Maschinenfabrik Niedersachsen Hannover (MNH). Это предприятие уже имело значительный опыт выпуска бронетехники – с лета 1943 года оно производило танки «Пантера». По утвержденному графику MNH должна была изготовить 20 «ягдпантер» в ноябре, 44 в декабре 1944-го и 30 в январе 1945 года. Для обеспечения выполнения этого задания с завода фирмы MIAG отгрузили на MNH 80 корпусов самоходок. Предполагалось, что после выпуска 94 «ягдпантер» MNH прекратит их производство – по плану Управления вооружений к февралю 1945 года на заданную мощность должен был выйти завод другой фирмы.

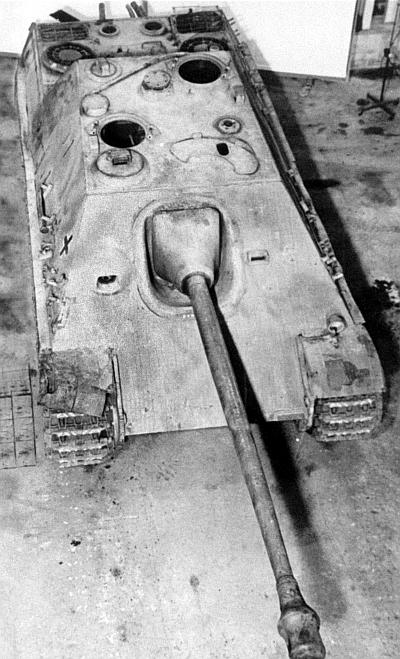

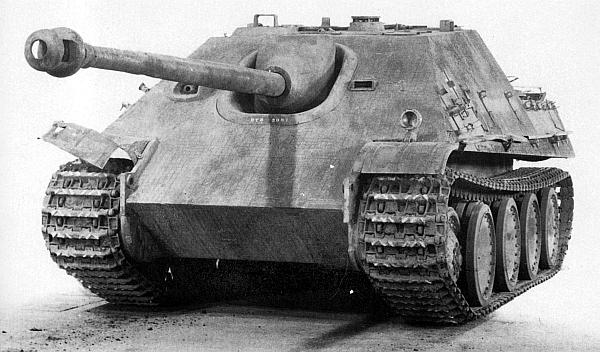

«Ягдпантера» раннего выпуска, захваченная английскими войсками. Сейчас эта машина находится в британском Имперском военном музее
Этой фирмой была MBA (Maschinenbau und Bahnbedart) в Потсдам-Древитц. Правда, эта фирма не занималась производством бронетанковой техники, но зато имела большие производственные площади и необходимое для выпуска самоходок оборудование. План производства «ягдпантер» на МВА учитывал время, необходимое фирме для освоения новой продукции: в ноябре 1944 года предполагалось изготовить только 5 машин, а еще 10 в декабре. На 1945 год план предполагал выпуск 20 штук в январе, 30 в феврале, 45 в марте, 60 в апреле, 80 в мае, 90 в июне, а с июля по 100 машин ежемесячно.
После привлечения к производству «ягдпантер» предприятий MNH и МВА суммарный выпуск этих машин составил 55 штук в ноябре и 67 в декабре 1944 года. Своего пика производство достигло в январе 1945 года когда заводские цеха покинули 72 боевых машины.
О реальном производстве «ягдпантер» можно судить по таблице, составленной по наиболее свежим уточненным данным. Выпуск фирмами MIAG и MNH подтвержден документально, а МВА получен путем вычета продукции первых двух фирм из суммарного месячного производства.

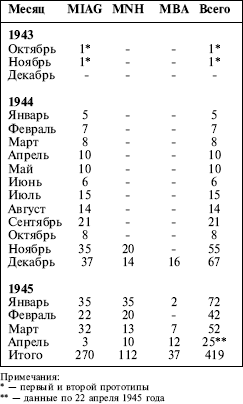

ПРОИЗВОДСТВО «ЯГДПАНТЕР»
Таким образом, получается, что было выпущено более 419 «ягдпантер». Насколько более, сказать трудно, но совершенно очевидно, какое-то количество машин покинуло заводские цеха в последующие две недели. Немецкий исследователь и автор многочисленных книг по бронетехнике Третьего рейха Вальтер Шпильбергер пишет о более чем 34 «ягдпантерах», изготовленных в апреле. Если это так, то можно говорить о, как минимум, 428 выпущенных боевых машинах этого типа.
Описание конструкции
«Ягдпантера» представляла собой самоходно-артиллерийскую установку с передним расположением неподвижной броневой рубки. Корпус САУ характеризовался большим наклоном броневых листов, как лобового ( 55° к вертикали), так и бортовых (30° к вертикали). Даже крыша рубки имела небольшой угол наклона. Снарядостойкость верхнего

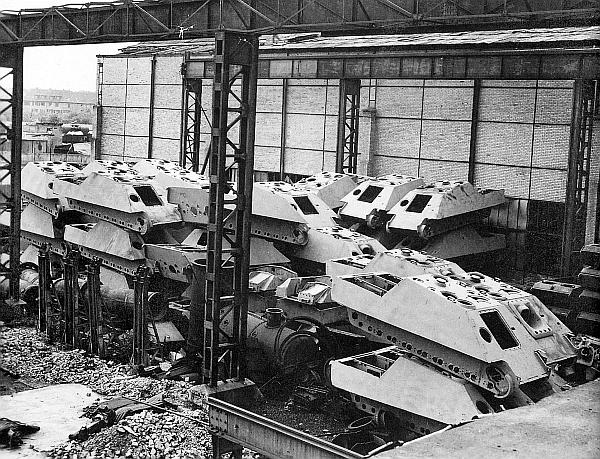

Бронекорпуса «ягдпантер» во дворе завода фирмы MIAG
В лобовом листе корпуса в массивной литой маске типа Saukopf устанавливалась пушка 8,8 cm PaK 43/3 L/71 (либо PaK 43/4 L/71) калибра 88 мм. Длина ствола орудия вместе с двухкамерным дульным тормозом составляла 6686 мм, масса 2200 кг. Угол горизонтального наведения пушки – +11°, угол возвышения – +14°, склонения – 8°. В боекомплект пушки входили 57 унитарных выстрелов с бронебойными, бронебойно-подкалиберными, осколочно-фугасными и кумулятивными снарядами. Начальная скорость бронебойного снаряда PzGr. 39/43 массой 10,16 кг (масса выстрела – 23,4 кг) составляла 1000 м/с. На дистанции 1000 м он пробивал 165-мм броню. Бронебойно-подкалиберный снаряд PzGr. 40/43 с вольфрамовым сердечником имел начальную скорость ИЗО м/с и на той же дистанции пробивал 193-мм броню. Максимальная дальность выстрела – 9350 м, высота линии огня – 1960 мм, скорострельность 6 – 8 выстрелов в минуту.

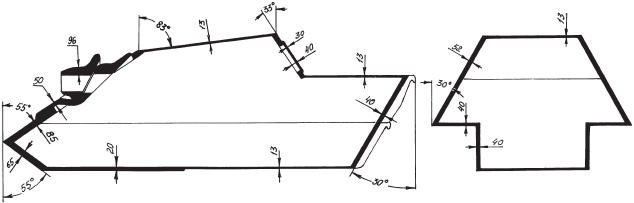

Схема бронирования самоходной установки «Ягдпантера»
Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки – винтового типа. В распоряжении наводчика имелся перископический прицел Sfl ZFla.

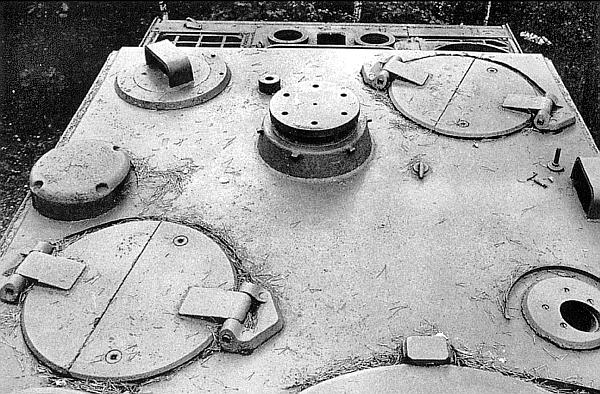

Крыша рубки «Ягдпантеры». С июня 1944 года на крыше рубки появились бобышки-опоры для установки 2-тонного крана, одна из них видна за бронировкой вентилятора
Вспомогательное вооружение «Ягдпантеры» состояло из пулемета MG 34, установленного справа от пушки в шаровой установке. Боекомплект пулемета – 1200 патронов. В распоряжении экипажа имелись два пистолета-пулемета МР-40 с боекомплектом 384 патрона.

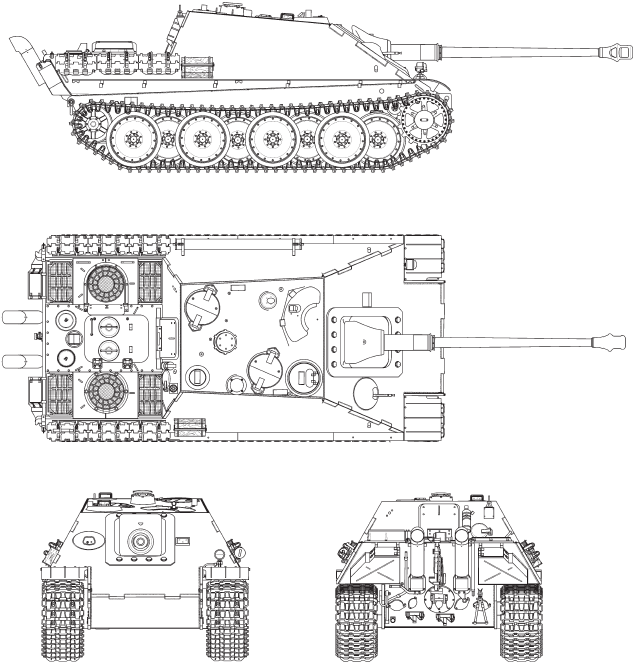

Jagdpanther
Чертеж выполнил В. Мальгинов

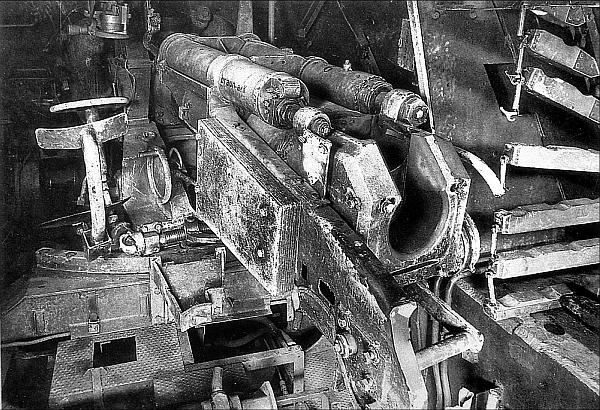

Казенная часть и станок 88-мм пушки в рубке «Ягдпантеры»
На «Ягдпантере» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL-230P3O мощностью 700 л.с. при 3000 об/мин (на практике число оборотов не превышало 2500). Сухая масса двигателя составляла 1200 кг. В качестве топлива использовался этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков составляла 720 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов – четыре, марки Solex 52 IFF40.
