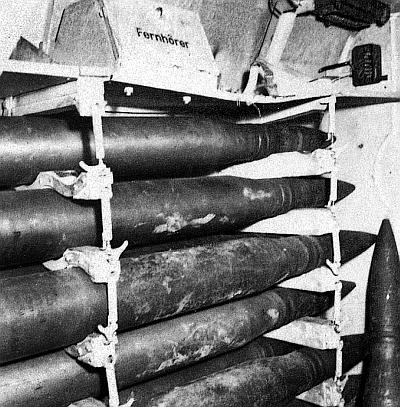

Укладка 88-мм унитарных выстрелов в боевом отделении «Ягдпантеры»
Система смазки двигателя – циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один был нагнетающим, а два отсасывающими. Система охлаждения – жидкостная. Радиаторов – четыре, соединенных по два последовательно. Емкость радиаторов – около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.
Для ускорения запуска двигателя в холодное время года предназначался термосифонный
Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.
Коробка передач – трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

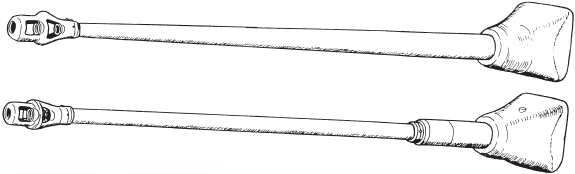

Варианты стволов 88-мм пушки Рак 43/3
Ходовая часть применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.
Подвеска – индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.
Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

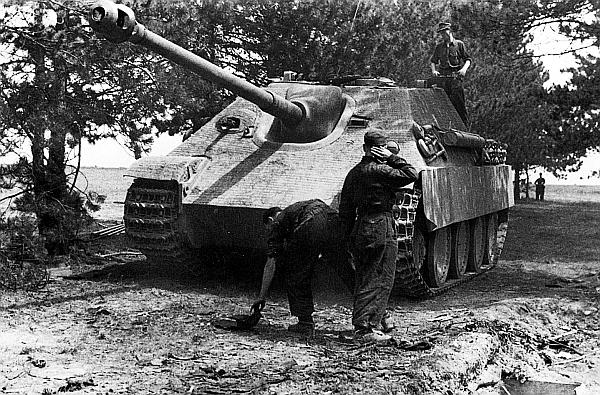

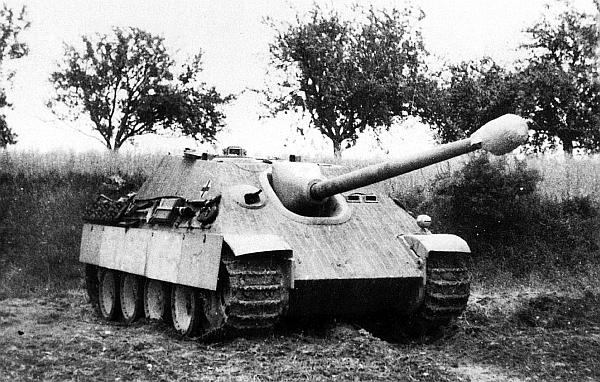

«Ягдпантера» с 88-мм пушкой, имеющей составной ствол. Франция, 1944 год
Направляющие колеса – литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.
Все САУ «Ягдпантера» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.
В процессе серийного производства в конструкцию машины вносились изменения, правда незначительные. В частности, менялись окантовка пушечной амбразуры, количество перископов и соответственно смотровых щелей у механика-водителя. Бинокулярный прицел заменили на монокулярный. С лета 1944 года пушка вместо ствола-моноблока получила составной ствол, что облегчало ее демонтаж. Тогда же на крыше рубки разместили три гнезда для крепления 2-тонного подъемного крана. В крыше рубки установили «устройство ближнего боя» – 90-мм мортирку NbK 39 для стрельбы осколочными и дымовыми гранатами (в боекомплект их входило 16 штук). В сентябре 1944 года машины перестали покрывать циммеритом. В октябре 1944 на «Ягдпантере» появилась новая маска пушки, крепившаяся к лобовой броне восемью болтами. Выхлопные трубы оснастили листовыми пламегасителями (Flammvernichter). САУ поздних выпусков имели дополнительный вентилятор, размещенный в передней части крыши боевого отделения.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ «ЯГДПАНТЕРА»
Помимо линейных самоходок было изготовлено также несколько машин в командирском варианте. Они оснащались дополнительными радиостанциями Fu 7 и Fu 8, а также имели прибор ночного видения и прицел Sf/ZF 5.
Первым «ягдпантеры» получил 654-й батальон
Боевое применение
Из «ягдпантер» формировали специальные батальоны тяжелых истребителей танков РГК, находившиеся, как правило, в подчинении у командования полевых или танковых армий. По штату батальон «ягдпантер» должен был состоять из трех рот, каждая из которых включала три взвода по четыре САУ в каждом и две машины командования роты. Таким образом, каждая рота должна была состоять из 14 самоходок. В составе штаба батальона имелось еще три боевых машины, в результате чего на вооружении батальона должно было состоять 45 «ягдпантер». Однако на практике этот штат никогда не соблюдался. К счастью, как для нас, так и для наших союзников, немцы сумели выпустить слишком мало этих самоходок.

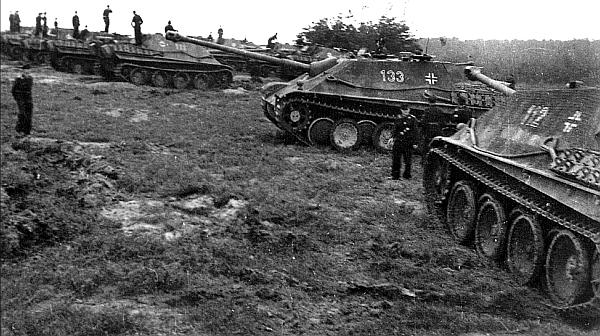

«Ягдпантеры» 654-го батальона во время учебных занятий на полигоне Графенвер. Октябрь 1944 года
Первые восемь машин 28 апреля 1944 года получила 2-я рота 654-го батальона тяжелых истребителей танков. После высадки союзников в Нормандии 6 июня 1944 года 654-й батальон в спешном порядке стали готовить для отправки на Западный фронт. 11 июня в докладе Гитлеру о состоянии части говорилось, что штаб с 1-й и 2-й ротами 654-го батальона находится в полной боевой готовности, но в его составе имеется всего 8 «ягдпантер» и 5 БРЭМ «Бергепантера», которые использовались для тренировок механиков-водителей. Только 14 июня 1944 года 654-му батальону были отгружены 17 новых самоходок. Однако, не дожидаясь получения этого пополнения, 15 июня 2-я рота 654-го батальона погрузила 8 имеющихся у нее «ягдпантер» на железнодорожные платформы и отправилась на Западный фронт, где вошла в состав Учебной танковой дивизии. С 27 июня и до начала июля «ягдпантеры» находились в распоряжении 47-го танкового корпуса и вели бои с английскими танковыми подразделениями.

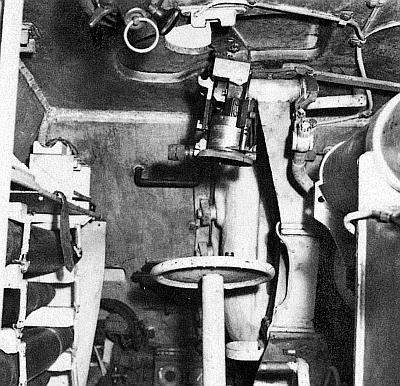

Левая часть боевого отделения. Хорошо видны укладка 88-мм выстрелов, казенная часть мортирки для стрельбы дымовыми гранатами и корзинка для установки перископического прицела.

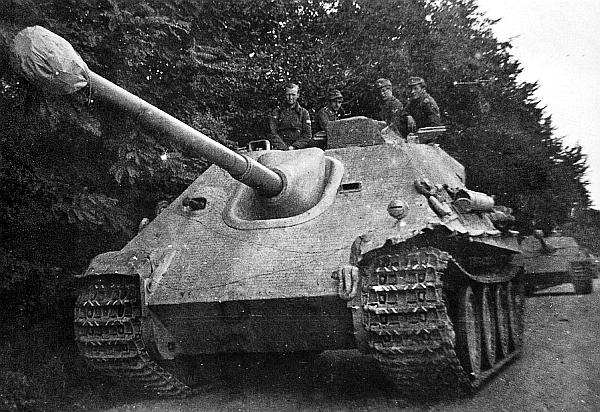

«Ягдпантеры» 2-й роты 654-го батальона тяжелых истребителей танков на дороге близ Гуммерсбаха. Сентябрь 1944 года.

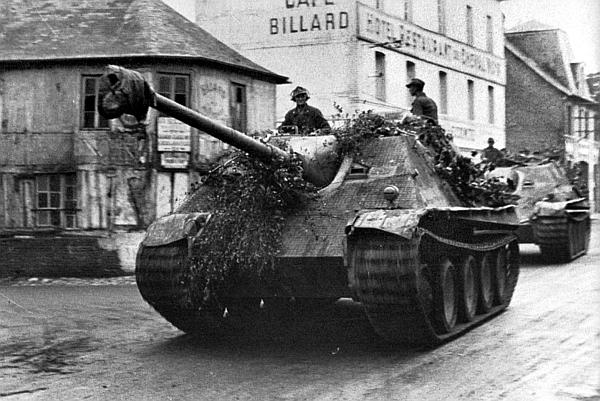

Колонна «ягдпантер» на улице французского города. 1944 год
Боевое крещение новых самоходок состоялось 30 июня 1944 года. Близ Ле Лежа в Нормандии эскадрон 6-й английской танковой бригады наскочил на три «ягдпантеры» 654-го батальона. Бой был предельно коротким. За две минуты «ягдпантеры» уничтожили 11 «Черчиллей»!
По состоянию на 1 августа 1944 года в 654-м батальоне имелось 8 исправных самоходок и два командирских танка «Пантера». Еще 16 САУ находились в ремонте. Для восполнения потерь 16 августа батальон получил еще 8 «ягдпантер». Всего же в течение августа батальон потерял безвозвратно 17 машин, в основном в ходе прорыва из Фалезского котла. Остальные самоходки требовали ремонта. 9 сентября батальон был отозван с фронта и в тот же день убыл на полигон Графенвер в Баварии.
