Як-1/3/7/9 во второй мировой войне Часть 3
Шрифт:
Рене (слева) и Морис Шалле перед Яком-9Т-37. Братья Шалле вступили в полк Нормандия-Неман с 18 марта 1944 года. Морис погиб над Восточной Пруссией.

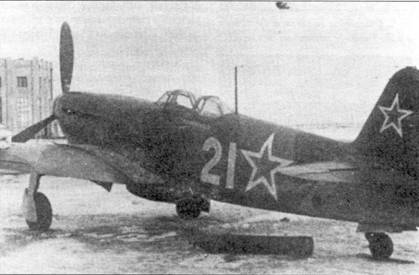

Як-9Д под Тулой, зима 1944 года. Самолет в нестандартном серозеленом камуфляже.
Як -9ТК
Создавая эту модификацию, конструкторы ОКБ Яковлева хотели получить универсальный Як-9, который благодаря соответствующему оружейному лафету мог бы вооружаться четырьмя различными пушками. Причем замена вооружения могла быть произведена в полевых условиях.
Этими четырьмя пушками (причем все разных калибров) были: ШВАК — 20мм, ВЯ-23 — 23 мм. НС-37 и НС-45.
Это было очень соблазнительное решение, так как можно было бы выпускать одну модификацию Як-9, а изменения в количестве либо калибре вооружения проводить в зависимости от ситуации на фронте. Конечно, было необходимо внести изменения и в узлы крепления, и в систему досылки снарядов. и в систему отвода гильз и пороховых газов.
Самолет с вышеупомянутыми изменениями был передан на государственные испытания в октябре 1943 года. Несмотря на то, что замысел был признан удачным, все же он не нашел применения … не было пушек. ВЯ-23 имевшая больший калибр была не на много мощнее чем ШВАК. а НС-45 еще к тому времени не была готова.
Но работа конструкторов не пропала впустую — в конце 1943 года ее результаты были использованы в Як-9У.
Рене Шалле вместе со своим механиком Хазановым. На заднем плане виден самолет Шалле. Шалле служил во французской GC III/7, когда он сбил своего первого противника. Спустя несколько дней и сам Шалле был сбит. Через Испанию Шалле пробрился в Советский Союз и вступил в полк Нормандия-Неман, где служил командиром сперва 1-й, а затем 3-й эскадрильи. Шалле успел одержать восемь воздушных побед, прежде чем получил тяжелое ранение в Восточной Пруссии.

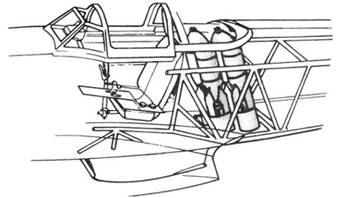

Размещение бомб на самолете Як-9Б

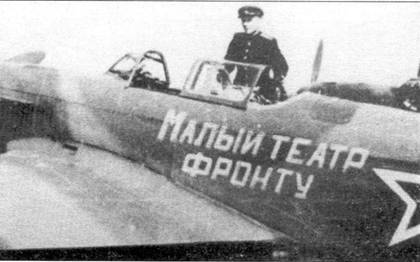

Як-9К в модификации истребителя-бомбардировщика нес четыре бомбы ФАВ 100. Данный самолет куплен «Малым театром».
Як -9Б
Большие возможности адаптации «девятки» для выполнения различных заданий достигли своего апогея именно в этой модификации — бомбардировочной.
Пустое пространство за кабиной, кажется, так и манило к себе конструкторов, если учесть то, как часто они размещали там разнообразное оборудование. Поэтому, учитывая широкое использование истребителей вооруженных бомбами как Люфтваффе, так и Союзниками, то естественно что очередной машиной стал Як-9Б.
Необычным было размещение бомб — в четырех трубчатых кассетах за кабиной,
Загрузка бомб была достаточно трудоемкой. Кроме того, что их нужно было загружать снизу, еще хвост самолета должен был быть поднят на 0,5 м над землей. В другом варианте машина устанавливалась над окопом, в котором находился вооруженец с бомбами. Затем над самолетом устанавливался специальный подъемник, который подтягивал бомбы. Чтобы сделать это возможным, задняя часть фонаря кабины была съемной. Хорошо обученный персонал мог подвесить комплект бомб за 22–25 мин.
Каждая из четырех кассет вмещавших бомбы была снизу закрыта отдельной створкой. Собственно говоря, на них и лежали ФАБ-100, которые сверху центрировались специальным приспособлением.
Очевидно, что Як-9, в который дополнительно нагрузили 400 кг «товара» был самолетом перетяжеленным и трудным в пилотаже. Правда, в частях никогда не брали полную подвеску. Нагрузку из четырех бомб использовали только в исключительных случаях, и только наиболее подготовленные пилоты. Причиной было то, что при полной загрузке Як-9Б имел очень плохую продольную устойчивость, и его качало во время полета как на качелях.
Даже с четырьмя ФАБ-100 новая модификация не сильно теряла в скорости — 5–7 км/час, а в случае двух бомб потеря была всего 2–3 км/час. Хуже дело обстояло со скороподъемностью. Тут Як-9Б был соответственно на 1,5 и 0,5 мин медленнее. Без бомбового вооружения модификация «Б» становилась полноценным истребителем, с летными характеристиками подобными Як-9Д и аналогичным вооружением.
Прицеливание во время сброса бомб было довольно примитивным и отличалось в зависимости от способа атаки. В горизонтальном полете пилот «устанавливал» цель на капоте двигателя, затем находил какой-либо ориентир на земле лежащий на линии прицеливания и летел в направлении этого ориентира. Когда цель полностью закрывалась носом Яка, пилот считал до трех и сбрасывал бомбы. Поэтому на козырьке кабины, капоте двигателя и крыльях были нанесены линии, помогающие лучше прицеливаться при сбросе бомб.
Переделка «девятки» в Як-9Б закончилась через месяц: 20 марта 1944 года. Заводские испытания продолжались с 23 марта до августа 1944 года.
Наиболее объективную информацию для оценки пригодности Як-9Б дали, однако, государственные испытания. Они проводились в 130 ИАД в период с 18 декабря по 20 февраля 1945 года. Официальные результаты воздушных боев позволяли утверждать, что модификация «Б» была хорошим истребителем и хорошим бомбардировщиком. Соотношение сбитых было 24:4 в пользу советских машин.
Так, например 22 октября 1944 года 50 Як-9Б из двух полков: 409 ИАП и 909 ИАП, и эскадрилья штурмовиков из 311 ШАД (Штурмовая авиадивизия) вылетели для удара по вражескому аэродрому. В пути им встретилась пара FW-190, два Як-9Б отделились от строя и, несмотря на то, что были нагружены бомбами, подбили один «фокке-вульф».
Впечатляющим было и количество уничтоженной техники, например танков — 29, а грузовиков -1014.
Однако уже заканчивался февраль 1945 года, советские войска вышли на Одер, и производство бомбардировочной модификации становилось бессмысленным. Як-9Б был не без мелких недостатков, но они вполне могли быть устранены в ходе производства. Было выпущено 109 машин, и все направлены в 130 ИАД. Это было единственное соединение, использовавшее эти самолеты.
