Рис. 12. Энергия магнитного поля создаст движение электронов — электрический ток
Вывод мог быть один: магнитное поле пересекает провод и возбуждает (индуцирует) в нем движение свободных электронов — электрический ток. Впрочем, можно поступить иначе: перемещать не магнит, а катушку вдоль неподвижного магнита. Результат будет такой же. Магнит можно заменить катушкой, в которой течет постоянный ток. Магнитное поле этой катушки, вызванное током, при пересечении витков второй катушки
Явление электромагнитной индукции лежит в основе действия генератора переменного тока, представляющего собой катушку из провода, вращающуюся между полюсами сильного магнита или электромагнита (на рис. 13 катушка показана в виде одного витка провода). Вращаясь, катушка пересекает силовые линии магнитного поля, и в ней индуцируется (вырабатывается) электрический ток.
Рис. 13. Схема генератора переменного тока
В 1837 г. русский академик B.C. Якоби открыл явление, обратное по действию генератора тока. Через катушку, помешенную в магнитном поле, ученый пропускал ток, и катушка начинала вращаться. Это был первый в мире электромагнитный двигатель.
Фарадей, открывший закон электромагнитной индукции, опытным путем обнаружил еще очень важное явление — возможность передавать переменный ток из катушки в катушку на расстояние без какой-либо прямой электрической связи между ними. Суть этого явления заключается в том, что переменный или прерывающийся (пульсирующий) ток, текущий в одной из катушек, преобразуется в переменное магнитное поле, которое пересекает витки второй катушки и тем самым возбуждает в ней переменную ЭДС На этой основе создан замечательный прибор трансформатор, играющий очень важную роль в электротехнике и радиотехнике.
Опыты Майкла Фарадея и его соотечественника и последователя Кларка Максвелла привели ученых к выводу, что переменное магнитное поле, рождаемое непрерывно изменяющимся током, создает в окружающем пространстве электрическое поле, которое в свою очередь возбуждает магнитное поле, магнитное поле — электрическое и т. д.
Взаимосвязанные, создаваемые друг другом магнитное и электрическое поля образуют единое переменное электромагнитное поле, которое непрерывно, как бы отделяясь и удаляясь от места возбуждения его, распространяется во всем окружающем пространстве со скоростью света, равной 300000 км/с.
Явление возбуждения переменным током электромагнитных полей принято называть излучением электромагнитных колебаний или излучением электромагнитных волн. Встречая на своем пути проводники, магнитные составляющие электромагнитных колебаний возбуждают в этих проводниках переменное электрическое поле, создающее в них такой же переменный ток, как ток, возбудивший электромагнитные волны, только несравненно слабее. На этом замечательном явлении и основана техника радиопередачи и радиоприема.
Равенство скорости распространения электромагнитных волн, создаваемых переменным током, и скорости света не случайно, потому что световые лучи, как, между прочим, и тепловые, по своей природе тоже электромагнитные колебания.
Мысль о родстве световых и электрических явлений высказал русский ученый Михаил Васильевич Ломоносов еще в середине XVIII в. Теорию электромагнитных волн развил Кларк Максвелл в первой половине прошлого столетия. Однако только в 1888 г. немецкому ученому Генриху Герцу удалось опытным путем доказать сам факт существования электромагнитных волн и найти возможность обнаружить их.
В его опытной установке (рис. 14) излучателем электромагнитных
Так Генрих Герц нашел способ возбуждения электромагнитных волн и обнаружения их. Но он не представлял себе путей практического использования своего открытая.

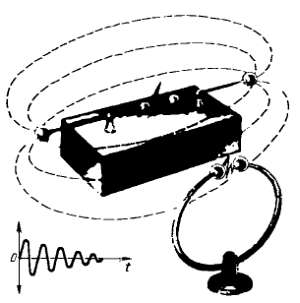

Рис. 14. Опытная установка Г. Герца для возбуждения и обнаружения электромагнитных волн и графическое изображение затухающих электромагнитных волн
Первым, кто по достоинству оценил труды Герца, был преподаватель минного офицерского класса в Кронштадте Александр Степанович Попов. Читая лекции об электромагнитных явлениях и сопровождая их демонстрацией приборов собственного изготовления, А. С. Попов высказал смелую по тому времени мысль о возможности использования электромагнитных волн для передачи сигналов на расстояние без проводов.
Александр Степанович Попов
Это было в последнем десятилетии прошлого века. В то время русский военный флот оснащался новой боевой техникой. Для преодоления морских просторов обновленному флоту нужны были более совершенные средства связи. И русский ученый искал их. После множества опытов и экспериментов А. С. Попов сконструировал принципиально новый прибор, реагировавший на электромагнитные волны на значительном расстоянии. Источником электромагнитных волн был вибратор, такой же, как в опытной установке Герца, но дополненный отрезками проволоки для лучшего излучения. Прием осуществлялся другим отрезком проволоки, соединенным с прибором, сконструированным А. С. Поповым. Как только вибратор начинал излучать электромагнитную энергию, приемный прибор отзывался на нее трелью звонка. Этот прибор, который А. С. Попов демонстрировал 7 мая 1895 г. на заседании физического отделения Русского физико-химического общества, был первым в мире радиоприемником, а присоединенный к нему отрезок проволоки — первой в мире антенной.
Продолжая опыты, А. С Попов обнаружил, что на сконструированный им прибор действуют и атмосферные электрические разряды — молнии. Это навело ученого на мысль об использовании приемника для сигнализации о приближающихся грозах, что и было проверено в одной из петербургских обсерватории.
Эскизный чертеж исторического приемника А. С. Попова ты видишь на рис. 15. Всмотрись в него внимательно, попробуй разобраться в нем и понять, как приемник действует.
