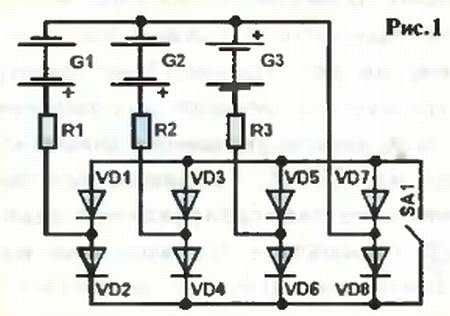

Для упрощения принята что имеется три электрических потребителя R1…R3 со своими источниками G1…G3. Управляющее ими устройство содержит диоды VD1…VD8 и общий одноцелевой выключатель SA1. К средним точкам диодных пар VD1, VD2…VD5 и VD6 одним выводом присоединены потребители, а к VD7 и VD8 — все источники без различия полярности включения, величин напряжения и токовых нагрузок. Пока выключатель SA1 разомкнут, все цепи с источниками, имея одну общую точку (верхняя «перекладина» на рисунке), оказываются разобщенными посредством указанных

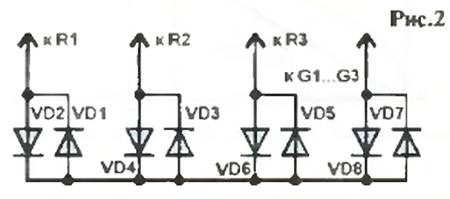

В каждой упомянутой паре диодов анод одного оказывается соединенным с катодом другого.

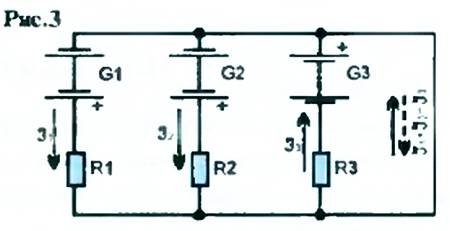

При таком соединении пары диодов утрачивают свойство односторонней проводимости. В этом случае цепи нагрузок вместе со своими источниками оказываются независимо замкнутыми перемычкой между узлами А, Б, и в них циркулируют токи, величины которых определяются уровнем напряжения своего источника и сопротивления нагрузки. Величина и направление тока в перемычке зависят от параметров цепей с источниками и могут быть определены по 1-му закону Кирхгофа [2] (рис. 3).
2
Сумма токов в узле равна нулю. При этом токи, притекающие к узлу, берутся со знаком «плюс», оттекающие от узла — со знаком «минус».
В рассматриваемой системе в качестве источников можно применять не только батареи гальванических либо аккумуляторных элементов, но и выходы выпрямителей трансформаторных блоков питания.
Внимательный читатель, конечно, заметил: коль скоро устройству управления безразличны величины и полярность напряжений источников, то с тем же успехом в систему могут «вклиниваться» источники переменного тока в виде вторичных обмоток трансформаторов или электромашинных генераторов. Последние могут входить, например, в группу ветроэлектрических агрегатов, работающих на нагрузки раздельные, но коммутируемые одновременно.
Что касается выбора диодов для нашего устройства, стоит руководствоваться следующим: рабочее напряжение диодов должно превышать наибольшее из напряжений источников; токи для пар VD1 и VD2…VD5 и VD6 могут соответствовать токам своих нагрузок или наибольшей из них.
Токи диодов VD7 и VD8, а также выключателя SA1 лучше взять равными сумме токов всех нагрузок. В заключение заметим, что пользование выключателем SA1 с ручным управлением бывает не всегда удобно: устанавливая его на пульте управления, придется тянуть к нему кабель с жилами, рассчитанными на относительно большой ток и, возможно, на нежелательно повышенное напряжение. В таком случае вместо ручного выключателя лучше установить вместе с диодами электромагнитное реле; его контакт будет действовать в «силовой» цепи, а надежно изолированную обмотку можно связать легким и безопасным в обращении кабелем с кнопкой или тумблером на пульте.
