ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
«Незримый хранитель» — вашему дому!
Пока японские специалисты проектируют разумные дома (см. статью «Домовой, но электронный»), вы можете уже сейчас приступить к переоснащению собственного.
Например, если вы склонны, выходя из дому, забывать ключ, вам достаточно пристроить к штоку защелки замка пару замыкающихся контактов, и лампочка высветит вам силуэт ключа. А когда необходимо напомнить о предварительных мерах безопасности, касающихся нескольких бытовых объектов, тут не обойтись без помощи электронной автоматики.
Все многообразие встречающихся задач можно объединить в две группы. Первая связана с контролем физических параметров окружающей среды; для них устанавливаются пороговые значения, по достижении которых автоматика должна «принять меры» сама или напомнить вам о необходимости вмешаться.
Вторая группа связана с обобщением или селекцией факторов, требующих определенной реакции. Начнем со второй группы, как наиболее простой, не требующей регулировок, экспериментальной доводки.
Обратимся к упомянутому случаю: вы покидаете квартиру. Автоматика должна «разрешить» это при выполнении, к примеру,

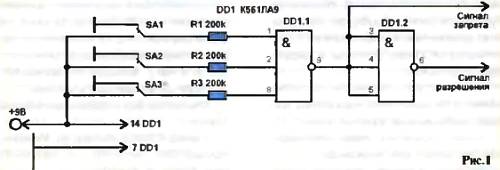

Ячейки микросхемы DD1 имеют три входа и один выход; напряжение на последнем равно высокому уровню, близкому к напряжению источника питания («логическая единица»), если на входах ячейки DD1.1 нет сигналов того же уровня или они присутствуют лишь на одном-двух входах.
Появление сигналов на всех входах скачком переключает ячейку, и на выходе возникает логический нуль. Для удобства согласования с исполнительным узлом фазу этого сигнала изменяют на обратную, соответственно входным сигналам присоединяя вторую ячейку DD1.2. Сигнал на нее можно подать на один из ее входов, соединив остальные с «плюсом» источника, или сразу на все — так надежнее. Как видим, выходы и входы ячеек соединяются напрямую, что упрощает конструкцию узлов.
Иная задача у логической части автоматики, если, например, нужно привести в действие тревожный извещатель при недружественных попытках проникнуть в дом через дверь, окна. Тут уж автоматика должна дать сигнал тревоги независимо от адресов и последовательности сигналов.

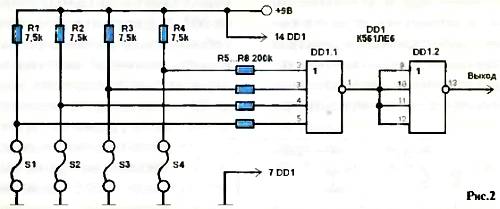

Простейшими датчиками могут служить проволочные нити, разрываемые при открывании оконной рамы, двери (рис. 2).
Тут должна использоваться иная микросхема, наподобие К561ЛЕ6. Ее логические ячейки типа «4 ИЛИ — НЕ» имеют по четыре входа и одному выходу.
В исходном состоянии все входы ячейки DD1.1 имеют нулевой потенциал благодаря связи с общим проводом устройства через проволочные нити; «нуль» будет и на выходе ячейки DD1.2. Достаточно разорвать любую нить (аналогия с размыканием контактов выключателя), и на соответствующем входе DD1.1 появится сигнал высокого уровня от источника питания — логическая единица на выходе DD1.2 включит тревожный сигнал.
Ячейки микросхемы, не используемые в данном узле, могут служить для образования нового узла, в том числе с ячейками другой микросхемы. У «бесхозных» ячеек все входы следует соединить с «массой» либо с «плюсом» источника, а выход оставить свободным.
На рисунке показано, как легко получается генератор последовательности электрических импульсов — мультивибратор — на микросхеме, например, К176ЛА7 (рис. 3).
Рис. 3
Его можно использовать как типовой узел для всех упоминавшихся выше устройств, когда необходим сигнал в виде световой «мигалки» либо «пения» звукоизлучателя. Частота переключений задается величиной емкости конденсатора в цепи обратной связи; в нашем примере генератор на ячейках (типа «2И-НЕ») DD1.1, DD1.2 включает с частотой около 1 Гц генератор на ячейках DD1.3, DD1.4, работающий со звуковой частотой на пьезоизлучатель BQ1. Звуковой сигнал может дублироваться оптическим (светодиодом НИ), управление которым берется с выхода первого мультивибратора через усилительный каскад на транзисторе VT1. В устройствах охранной сигнализации будет полезен моновибратор (рис. 4), автоматически ограничивающий длительность звучания сирены, когда вас нет дома.
