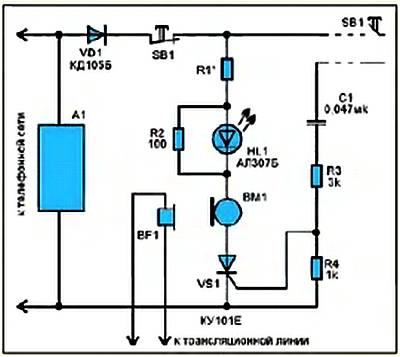

Однако вернемся к схеме эквивалента, где имеются детали, обойденные нашим вниманием. Задача диода VD1 не допустить в эквивалентную цепь довольно высокое напряжение полуволны обратной полярности, присутствующей в вызывном сигнале. Светодиод HL1 отчетливо светится, напоминая о включенном состоянии линии. Резистор R1 может понадобиться для ограничения тока нагрузки от эквивалента на уровне 20…25 мА. Наконец, кнопка SB1 с размыкающим контактом кратковременно прерывает ток и заставляет тиристор выключиться.

В устройстве дистанционного приема вызова используйте резисторы МЛТ-0,25, конденсатор МБМ с рабочим напряжением 250 В, угольный микрофон МК16-11. Капсюль от головного телефона должен быть высокоомным, типа ТОН-2М, ТА56-М. Кнопочные переключатели — малогабаритные, типа КМ1-1. При необходимости

иметь несколько кнопок дистанционного приема вызова все они присоединяются к устройству параллельно. Устройство выполняется в виде приставки к телефонному аппарату; ее необходимо снабдить крышкой, которая защищала бы от пыли и соприкосновения с токоведущими цепями, где может появляться переменное напряжение до 120 В. Снаружи крышки находятся кнопочные толкатели выключателей, а также головка светодиода.

Устройство не требует налаживания, кроме подбора величины сопротивления резистора R1, обеспечивающего потребление тока не более 25 мА, при опущенной на аппарат трубке. Для соединения с кнопками, находящимися в других помещениях, лучше использовать стандартный двухжильный телефонный провод. Связь приставки с телефонной сетью можно выполнить и у телефонной розетки, и у ввода линейной цепи в аппарат. В целях безопасности соединения на розетке делаются при снятой трубке, а «привязка» к самому аппарату должна выполняться при его отсоединении от безобрывной розетки либо также со снятием трубки. Кстати, не забудьте предупредить ваших друзей о наличии в вашем телефоне хитроумного устройства.

Ю. ГЕОРГИЕВ

ТВОИ УНИВЕРСИТЕТЫ

Рубрику ведет С. Бузлаков

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ БАУМАНА

Специальности: автоматизация технологических процессов и производств; автоматизированные системы обработки информации и управления; безопасность жизнедеятельности; биотехнические и медицинские аппараты и системы; вакуумная и компрессорная техника физических установок; вычислительные машины, комплексы, системы и сети; гидравлические машины, гидроприводы и гидропневмоавтоматика; двигатели внутреннего сгорания; динамика и прочность машин; динамика полета и управление движением; инженерное дело в медико-биологической практике; информационно-измерительная техника и технологии; комплексное обеспечение безопасности информационных систем; конструирование и технология электронных вычислительных средств; материаловедение в машиностроении; материалы и компоненты твердотельной электроники; машины и технология высокоэффективных процессов обработки; машины и технология литейного производства; машины и технология обработки металлов давлением; менеджмент; металлорежущие станки и инструменты; оборудование и технология сварочного производства; оптикоэлектронные приборы и системы; охрана окружающей среды и рациональное использование природных ресурсов; подьемно-траспортные, строительные, дорожные машины и оборудование; приборы и системы ориентации, стабилизации; прикладная математика; программное обеспечение вычислительной техники и автоматизированных систем; проектирование и технология радиоэлектронных средств; радиоэлектронные системы; ракетные двигатели; ракетостроение; роботы и робототехнические комплексы; системы автоматизированного проектирования; системы жизнеобеспечения и защиты летательных аппаратов; системы управления летательными аппаратами; стандартизация и сертификация; технология машиностроения; турбостроение; экономика и управление на предприятии; электронное машиностроение; юриспруденция.

Вступительные экзамены: физика, математика, русский язык и литература (все экзамены — письменные, физика и математика оцениваются по пятибалльной шкале, русский язык и литература — зачет/незачет).

Проходной балл в 2000 г. — 8 баллов.

Имеется общежитие (не

на всех факультетах). Возможно обучение на договорной основе. Есть военная кафедра.

Адрес: 107005, Москва, 2-я Бауманская ул., 5. Тел.: ПК — 263-65-41, ПО — 263-64-22. Факс: [phone]. E-mail: [email protected]. http://www.bmstu.ru

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ГЕОДЕЗИИ И КАРТОГРАФИИ (МИИГАИК)

Специальности: архитектура.

Дневное отделение: астрономогеодезия; аэрофотогеодезия; городской кадастр; информационные системы в геодезии и картографии; исследование природных ресурсов; картография; космическая геодезия; лазерная техника и лазерные технологии; менеджмент; оптико-электронные приборы и системы; организация и технология защиты информации; прикладная геодезия; юриспруденция.

Вечерний факультет: бакалавр-геодезист; бакалавр-оптотехник.

Заочное отделение: городской кадастр; картография; прикладная геодезия.

Вступительные экзамены: математика (письменно), математика (устно), русский язык (письменно).

Проходной балл в 2000 г. — 17 баллов (математика и письменно, и устно оценивается по десятибалльной шкале, русский язык — зачет/незачет).

Имеется общежитие (стоимость около 50 руб. в мес.).

Есть военная кафедра. Возможно обучение на договорной основе.

Адрес: 103064, Москва, Гороховский пер., 4. Тел.: ПК — 261-40-44, 267-17-45; ПО — 261-91-09. Факс: [phone].

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ КОММЕРЦИИ

Специальности: бухгалтерский учет и аудит; информационные системы в экономике; коммерция; маркетинг; менеджмент; мировая экономика; реклама; товароведение и экспертиза товаров; финансы и кредит; экономика в торговле; экономика и управление на предприятии.

Вступительные экзамены: математика (письменно, оценивается по десятибалльной шкале); русский язык (письменно, оценивается по пятибалльной шкале); иностранный язык (зачет/незачет).

Проходной балл в 2000 г. — 10–12 баллов.

Есть вечернее и заочное отделения. Возможно обучение на договорной основе.

Военной кафедры нет.

Адрес: 125817, Москва, Смольная ул., 36. Тел.: ПК — 458-51-13, 458-53-93. Факс: [phone]. E-mail: [email protected].

ЧИТАТЕЛЬСКИЙ КЛУБ

Вопрос — ответ

«Мне очень хочется знать, кон выглядит виртуальный мир и как в него проникнуть?»

Витя Снегов, 12 лет,

г. Волаково, Саратовская обл.

Чтобы ощутить себя в виртуальном мире, существует на сегодняшний день немало способов. К примеру, можно надеть специальные очки с жидкокристаллическими фильтрами, позволяющие видеть на экране компьютера объемное изображение. Такие фильтры в компьютерном мире называются затворами. Затвор может полностью перекрыть или открыть зрительное поле глаза, в зависимости от сигнала, посылаемого компьютером. Синхронно с этими сигналами на экран монитора попеременно выводятся изображения стереопары, которые видит по очереди то левый, то правый глаз. Когда частота переключения затворов достигает 30 Гц, возникает ощущение объемного изображения.
