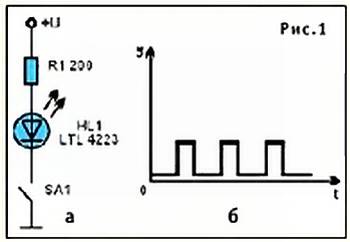

В характере работы таких диодов нет ничего сверхъестественного. Высокая технология позволила создать в габаритах обычных светодиодов узел, содержащий генератор импульсов, управляющий электронным ключом.

Когда такой светодиод «горит», напряжение источника питания делится между светодиодом и последовательно соединенным токоограничивающим резистором; в паузах свечения все напряжение приложено в запертому светодиоду.

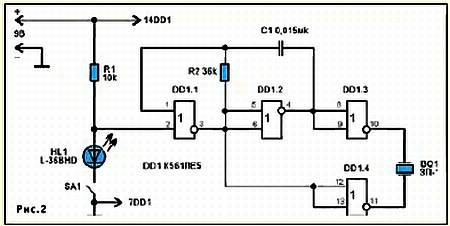

Эти перепады напряжения умельцы использовали, например (рис. 2), для управления цифровой микросхемой DD1,

образующей вместе с навесными деталями мультивибратор, с частотой переключения порядка 2 кГц. нагруженный пьезоэлектрическим звукоизлучателем.

Звучание последнего усилено включением буферных элементов DD1.3, DD1.4. Такими простыми средствами удается получить сразу и световую, и звуковую сигнализацию.

Светодиод и последовательный с ним резистор могут меняться местами, а режим генерации нового светодиода возможен при изменении величины сопротивления указанного резистора в весьма широких пределах. При значениях сопротивления, приближающихся к срыву генерации, яркость свечения убывает и даже исчезает вовсе, но выдача серии импульсов еще продолжается. При этом возникает дополнительная генерация с частотой около 2 кГц, а каждый низкочастотный импульс представляет собой пачку сравнительно высокочастотных. Это позволяет избавиться от постройки специального звукового генератора, как на микросхеме DD1 по рисунку 2.

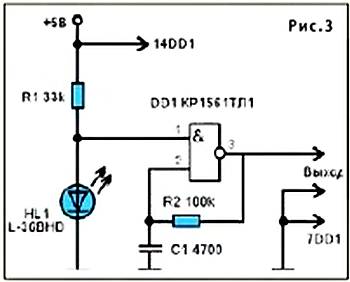

Используя это качество «мигающего» светодиода, а также логический элемент — триггер Шмитта (рис. 3), можно создать совсем простой свето-акустический сигнализатор, применение которому найдется во многих устройствах автоматической сигнализации.

Здесь скачки напряжения на светодиоде HL1, сопровождающиеся световыми вспышками, периодически запускают генератор импульсов звуковой частоты; свечению светодиода соответствует логический нуль, затемнению — логическая единица. Звуковую генерацию можно проверить, включив между выводом 3 микросхемы и «плюсом» питания акустический пьезоизлучатель типа ЗП-1, ЗП-19. Для более громкого звучания сигнала к выходу микросхемы можно присоединить соответствующий усилитель, нагруженный динамической головкой.

Экспериментаторами было обнаружено и такое интересное явление: при сопротивлении резистора R1 порядка 135 кОм на выходе устройства получается последовательное мелодичное трезвучие. Если же поменять местами светодиод и резистор R1, подобрав величину сопротивления последнего, на выходе можно получить сигнал с плавно изменяющейся высотой звука.

Не приходится сомневаться, что поиски позволят отыскать новые полезные «изюминки» устройств с мигающими светодиодами.

В заключение приведем встречающуюся в радиолитературе рекомендацию: проверяя мигающий светодиод перед его установкой в конструкцию, включите последовательно с ним и 9-вольтовой батарейкой (типа «Кроны») резистор с сопротивлением около 200 Ом. Это убережет светодиод от повреждения при ошибочной полярности присоединения источника.

Ю. ПРОКОПЦЕВ

* * *
