Мода на цветные слайды отошла. Между тем множество неповторимых снимков остались в вашем архиве. Как быть? Советуем «превратить» их в фотоотпечатки. Ведь не трудно сделать с них фотокопии на любой цветной негативной пленке, а затем передать для обработки и печати в фотолабораторию. Наилучшим оснащением для пересъемки со слайдов будет зеркальная фотокамера типа «Зенит-122» с фотоэкспонометром; набор удлинительных колец с резьбой М42х1; репродукционная приставка

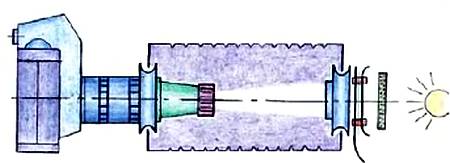

Конструктивная схема нашего копировального устройства изображена на рисунке 1.
Рис. 1
Копирование ведется в масштабе, близком к 1:1, потому объектив должен быть выдвинут примерно на двойное фокусное расстояние. Для съемки возьмем объектив «Индустар-50» от фотоувеличителя. Его присоединительной резьбе М39х1 как раз отвечает внутренняя резьба заднего съемного кольца приставки. Это кольцо через набор удлинительных колец присоединяется к фотокамере, чей штатный объектив снимается. Набор же удлинительных колец подберите таким, чтобы в кадр не попадала рамочка слайда.
Учтите, что поверхность слайдов далека от строго плоской; а потому, чтобы обеспечить резкое изображение по всему полю кадракопии, объектив следует задиафрагмировать. Если по условиям освещения и чувствительности пленки требуется экспозиция больше 1/30 с, укрепите репродукционную установку на устойчивом основании и воспользуйтесь гибким тросиком для спуска затвора.

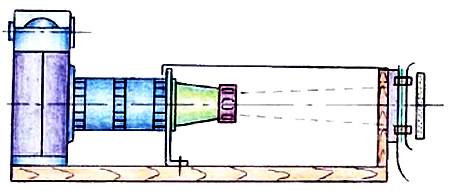

Задача упрощается, если у вас имеется репродукционная приставка ПЗФ. Но при необходимости ее вполне заменит приставка самодельная (рис. 2).
Рис. 2
Она состоит из основания — деревянной (фанерной) дощечки и двух стоек. Одна служит для фиксации расстояния объектива относительно слайда, вторая — для крепления направляющей рамки от слайдопроектора.
Первую стойку лучше изготовить из гартованной пластины алюминиевого сплава, толщиной около 1,5 мм. Ее нижний край загибают под прямым углом и привинчивают шурупами к основанию. В вертикальной «секции» стойки выпиливается отверстие для прохода крепежного хвостовика объектива.
Вторую стойку можно изготовить из фанеры или пластмассы толщиной 3…5 мм. В ней выпиливается отверстие (прямоугольное 30x42 либо круглое диаметром 45 мм), в просвете которого будет находиться обрамленный слайд. Направляющую рамку для слайдов можно приклеить к передней стойке клеем «Момент».
Пространство между стойками снаружи накрывается коробчатым светонепроницаемым футляром, склеенным из картона или плотной бумаги. Внутренние поверхности футляра покройте черной акварелью либо тушью.
Поскольку в нашей конструкции в отличие от приставки ПЗФ нет ограничения на диаметр резьбы объектива, можно применять зеркальные камеры с резьбой 42 мм или незеркальные с резьбой 39 мм. Последние должны иметь откидную заднюю стенку.
Помещая на место пленки матовое стекло, установку юстируют, наводят на резкость, а затем фиксируют винтами.
Ю.ПРОКОПЦЕВ
ЗАОЧНАЯ
Электрический «Феникс»
Многие годы самым простым средством защиты от коротких замыканий служили плавкие предохранители. Но у них имеется существенный недостаток — одноразовость действия.
Казалось, быть предохранителю одноразовым навечно. Но вот появились предохранители восстанавливаемые — на биметаллических пластинах. А сегодня на рынке уже продают предохранитель… самовосстанавливающийся! Думаем, нелишне познакомиться с его устройством.
Схематически его поясняет рисунок 1а. Между двумя металлическими обкладками находится пластина из непроводящего кристаллического полимера, в котором рассеяна масса мельчайших частиц электропроводного технического углерода. Пока ток не превышает номинального значения, соприкасающиеся углеродные частицы отлично его проводят. Ведь частицы равномерно распределены в толще полимера благодаря упомянутым обкладкам, нанесенным методом напыления.
Важная особенность такого проводящего пластика — высокий нелинейный, положительный температурный коэффициент сопротивления. Когда протекающий ток достигает порогового значения, происходит быстрый разогрев и переход пластика в аморфное состояние, вследствие чего контакты между большинством частиц графита теряются (рис. 1б), а сопротивление многократно возрастает.
На рисунке 2 показана зависимость величины сопротивления такого предохранителя от температуры.
Рис. 2
В запредельной области температур (далекой от воспламенения конструкционных материалов) сопротивление возрастает настолько, что остаточный ток в цепи оказывается ничтожно малым, при этом предохранитель берет на себя все напряжение источника. Однако и этого достаточно для поддержания предохранителя в нагретом сработавшем состоянии, пока не будет устранена причина, вызвавшая срабатывание.
После устранения замыкания предохранитель остывает до нормальной температуры и сам восстанавливает свое исходное состояние. Порог тока, при котором начинается срабатывание, всего вдвое превышает его номинальное значение, составляющее у разных модификаций от 0,1 до 9 А.
Из-за известной инерционности время срабатывания при 5-кратном токе порядка нескольких секунд, при больших оно сокращается до сотых и даже тысячных долей секунды.
Попробуем «примерить» самовосстанавливающийся предохранитель к своим любительским нуждам — например, для установки на выходе сетевого адаптера, рассчитанного на ток 0,3 А и напряжение 9 В. Сюда подойдет изделие марки MF-R030. С его помощью 1,5-амперный ток будет отключен не более чем за три секунды, и на поддержание отключенного состояния будет расходоваться от адаптера мощность до 0,5 Вт — всего 18 % от мощности адаптера.
