А. ИЛЬИН
Рисунки Ю. АНТОНОВА
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Трансформатор цвета
Светодиоды,
Но вот цветовая гамма светодиодов пока скромна: красный, оранжевый, желтый и зеленый, да еще белый. Можно, конечно, окрасить бесцветные прозрачные корпуса чисто белых светодиодов цветными лаками. Но тогда гирлянда со светодиодами принципиально ничем не будет отличаться от привычной и гораздо более дешевой — на лампочках.
Однако способность новых источников света быстро загораться и гаснуть позволяет получить интересный эффект. Представьте себе, что гирлянда состоит из матовых белых шариков, которые не только светятся, но и плавно меняют свой цвет и яркость.
Это можно сделать, соединяя разноцветные светодиоды в компактные группы и подавая на них импульсы тока различной длительности и скважности. Так получаются «лампы переменного цвета». В основе их инерция зрения, явление, на котором построена кинопроекция. Длительность неподвижного показа каждого кинокадра 1/25 секунды, а инерция нашего зрения удерживает зрительное впечатление о нем 1/10 секунды. Появляющийся в этом промежутке следующий кадр, отличающийся формой или цветом объекта, отпечатает в глазу свой зрительный образ, который совместно с предыдущим создает некоторый новый вариант исходного.
При большой частоте смены кадров возникает зрительная иллюзия плавного перетекания очертаний и расцветок изображения. Если свечение пары близко посаженных светодиодов с красным и зеленым свечением (еще лучше — двухцветный однокристальный излучатель) модулировать поочередно с частотой 100…200 герц, наш глаз воспримет это как некоторое новое свечение. Цветом его можно управлять, изменяя скважность включенных состояний. Таким образом, располагая двумя исходными — красным и зеленым — цветами, можно получить четыре, с дополнительными оранжевым и желтым, занимающими в радужном спектре промежуточные положения.
На рисунке 1 схематически изображено одно из возможных воплощений электронного «трансформатора цветов».
На логических ячейках DD1.1 и DD1.2 типа 2И-НЕ построен самовозбуждающийся мультивибратор, симметрию которого можно изменять с помощью регулируемой цепочки обратной связи VD1, Rl, VD2, R2, управляемой переменным резистором R3. Изменяя положение его ползунка, можем варьировать в значительных пределах длительность полупериодов мультивибратора. Выход последнего через буферные ячейки DD1.3, DD1.4 управляет работой двухтактного ключевого каскада на транзистрорах VT1, VT2.
Рассмотренная схема предназначена в основном для показа принципа «трансформации» цвета излучения; чтобы построить практическую конструкцию, например, электронно-оптической броши либо карнавальной короны, понадобится управлять группами параллельно включенных светодиодов. При указанном

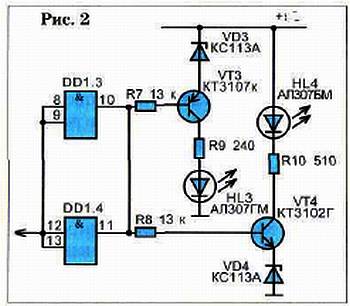

Поскольку при этом емкости и габариты конденсаторов С2, С3 существенно возрастут, целесообразно видоизменить выходной каскад устройства, как показано на рисунке 2.
Заметим, что введенные в схему стабисторы VD3, VD4 обеспечивают запирание цепей светодиодов при соответствующих полупериодах мультивибратора (на рис. 2 условно не показанного). Для получения более мощного излучения было бы заманчиво использовать вместо светодиодов компактные люминесцентные лампы с резьбовым цоколем.
Сделать конструкцию интереснее можно, если автоматизировать изменения асимметрии мультивибратора, а также разнообразить цветовые пары, включая в них синий (окрашенный белый) и красный цвета, создающие фиолетовое свечение с оттенками.
Ю.ПРОКОПЦЕВ
